手机在工业控制中的运用

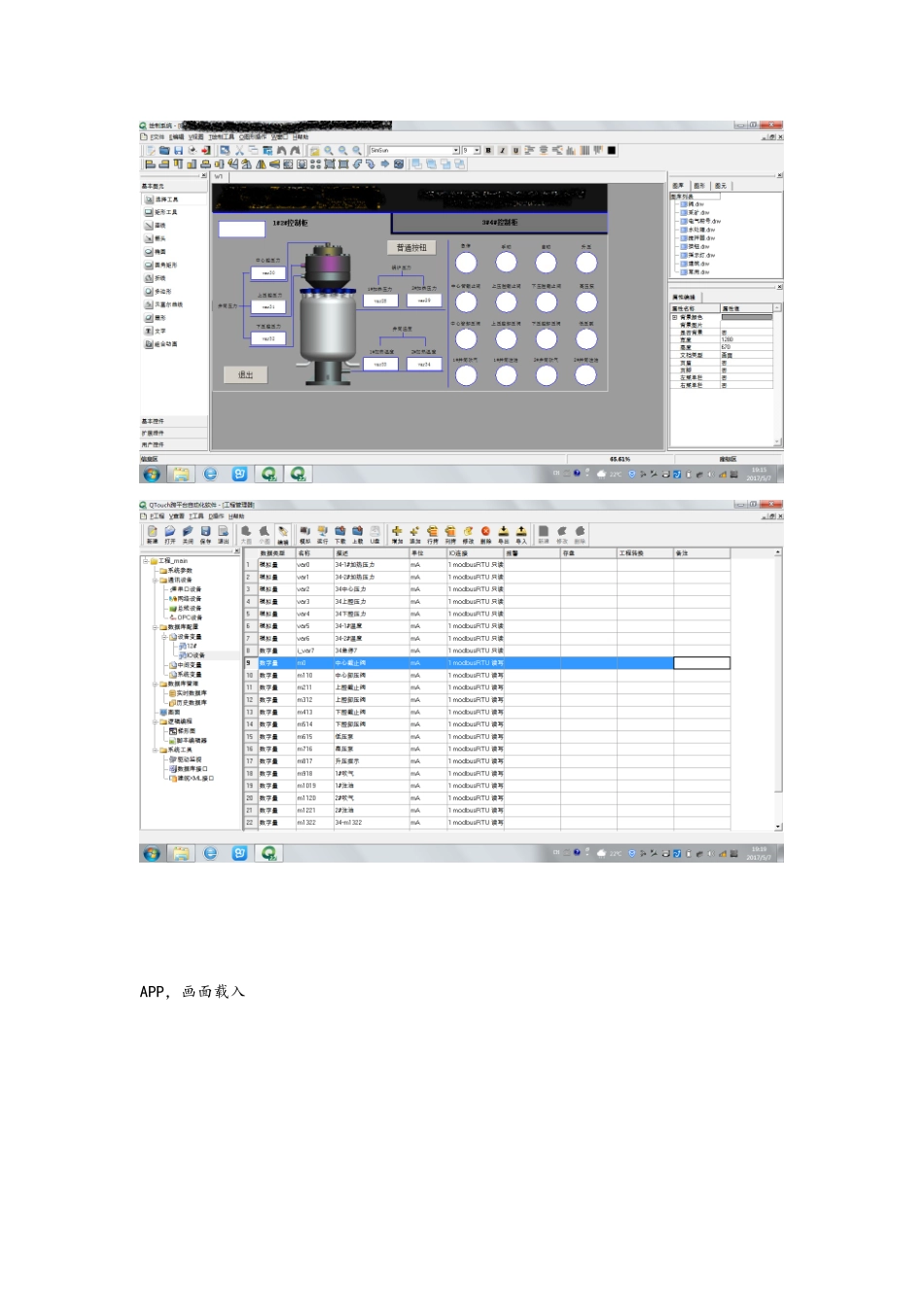

手机 App 在工业控制中的运用在之前的项目中遇到过有需要在平板，手机上监控数据的要求，这几天又有几个朋友在问这方面的事，今日就分享下以前用平板做过的方法:第一种就是网上购买现在流行的物联网模块，我这里就叫它通讯管理机，网上有好多，可以自己去找，这里介绍用过的一款如下图：（这一种牵涉到软件组态，学一个组态软件也要时间，介绍具体组态步骤要点时间，所以具体软件组态就不做详细介绍，重在实现）这种需要配厂家专门的组态软件，跟手机运行软件 APP.执行器我用的是西门子 200smartPLC,一个通讯管理机可以与多个 PLC 通讯，这个依据通讯管理机接口数量…等而定.这里用的硬件接口是 485 ，通讯协议 modbus，上位机定义好相应的变量地址，编辑好监控画面，将数据下载到通讯管理机，就 OK;在手机端，打开厂家提供的 APP,输入通讯管理机 IP 地址，载入画面，就可以监控到，自己组态好的画面；上位机组态：APP，画面载入另外一中是，运用 NI 的 “Data Dashboard另外一种是用 NI 的 Data Dashboard，这是需要与上位机 labview 配合使用，在局域网内交换 labview 发布的网络变量数据，下载 NI data Dashboard下载地址：http://www.ni.com/mobile/NI 官网教程地址：http://digital.ni.com/public.nsf/allkb/459D221A76FA51FA86257D45002F1E01 这里通讯是在局域网内；为了可以正常访问网络发布共享变量，需要对 PC 上的防火墙进行相关设置。在允许程序通过 Windows 防火墙通信处添加程序。 C:\Windows\system32\lkads.exe C:\Windows\system32\lktsrv.exe C:\Program Files\National Instruments\Shared\Tagger\tagsrv.exe防火墙设置据体方法如下图：点击浏览把 3 个文件加入进来，64 位于 32 位 3 个文件路径可能有点差异。设置完防火墙后下一步发布 labview 网络变量1， 新建一个项目，并创建一个双精度数字变量与一个布尔变量，具体如下：打开创建的 VI,把创建的变量拖到创建的 VI 程序面板里面去，让后如下图：电脑部分到这，就完成了，下面是手机部分：1，手机上打开 APP,如下图：2，3， 新建一个界面:3.插入按钮与数值控件开关控件放置：数值控件放置：画面放好后，连接电脑 labview 发布的网络变量，具体如下：输入 IP 并连接:找到发布的变量组名：找到发布的布尔变量：放置完后点击运行，即可监控与炒作控件，，，，电脑端程序也要运行起来：最后运行界面如下：
