抗浮锚杆施工方案

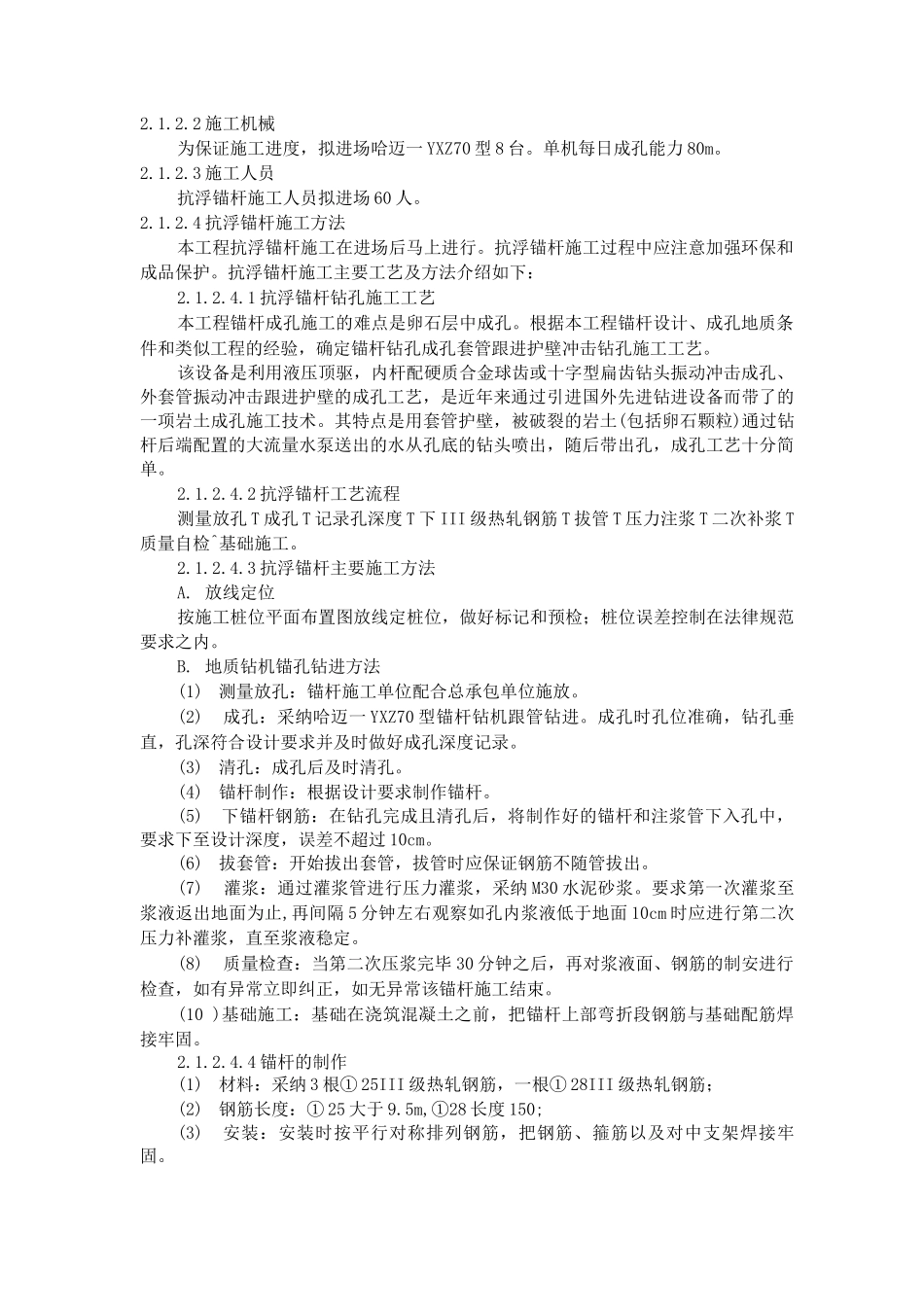

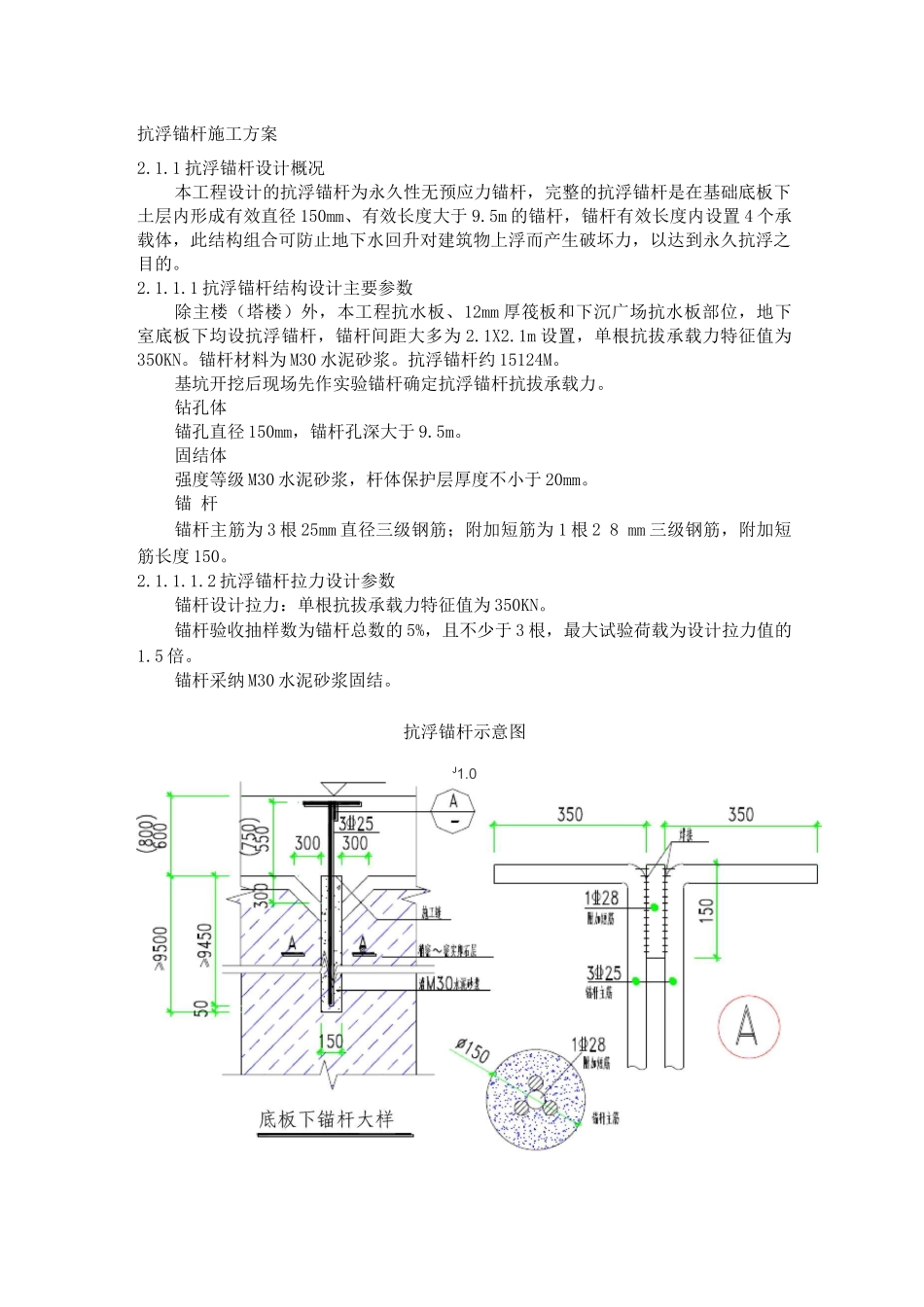

抗浮锚杆施工方案2.1.1 抗浮锚杆设计概况本工程设计的抗浮锚杆为永久性无预应力锚杆，完整的抗浮锚杆是在基础底板下土层内形成有效直径 150mm、有效长度大于 9.5m 的锚杆，锚杆有效长度内设置 4 个承载体，此结构组合可防止地下水回升对建筑物上浮而产生破坏力，以达到永久抗浮之目的。2.1.1.1 抗浮锚杆结构设计主要参数除主楼（塔楼）外，本工程抗水板、12mm 厚筏板和下沉广场抗水板部位，地下室底板下均设抗浮锚杆，锚杆间距大多为 2.1X2.1m 设置，单根抗拔承载力特征值为350KN。锚杆材料为 M30 水泥砂浆。抗浮锚杆约 15124M。基坑开挖后现场先作实验锚杆确定抗浮锚杆抗拔承载力。钻孔体锚孔直径 150mm，锚杆孔深大于 9.5m。固结体强度等级 M30 水泥砂浆，杆体保护层厚度不小于 20mm。锚 杆锚杆主筋为 3 根 25mm 直径三级钢筋；附加短筋为 1 根 2 8 mm 三级钢筋，附加短筋长度 150。2.1.1.1.2 抗浮锚杆拉力设计参数锚杆设计拉力：单根抗拔承载力特征值为 350KN。锚杆验收抽样数为锚杆总数的 5%，且不少于 3 根，最大试验荷载为设计拉力值的1.5 倍。锚杆采纳 M30 水泥砂浆固结。抗浮锚杆示意图J1.0A-A2.1.2 抗浮锚杆施工部署2.1. 2.1 施工顺序先施工 1-5 区抗浮锚杆，后施工 6-10 区抗浮锚杆。A-A-1 ROOD1.2M 厚筏板下锚杆大样2.1.2.2 施工机械为保证施工进度，拟进场哈迈一 YXZ70 型 8 台。单机每日成孔能力 80m。2.1.2.3 施工人员抗浮锚杆施工人员拟进场 60 人。2.1.2.4 抗浮锚杆施工方法本工程抗浮锚杆施工在进场后马上进行。抗浮锚杆施工过程中应注意加强环保和成品保护。抗浮锚杆施工主要工艺及方法介绍如下：2.1.2.4.1 抗浮锚杆钻孔施工工艺本工程锚杆成孔施工的难点是卵石层中成孔。根据本工程锚杆设计、成孔地质条件和类似工程的经验，确定锚杆钻孔成孔套管跟进护壁冲击钻孔施工工艺。该设备是利用液压顶驱，内杆配硬质合金球齿或十字型扁齿钻头振动冲击成孔、外套管振动冲击跟进护壁的成孔工艺，是近年来通过引进国外先进钻进设备而带了的一项岩土成孔施工技术。其特点是用套管护壁，被破裂的岩土(包括卵石颗粒)通过钻杆后端配置的大流量水泵送出的水从孔底的钻头喷出，随后带出孔，成孔工艺十分简单。2.1.2.4.2 抗浮锚杆工艺流程测量放孔 T 成孔 T 记录孔深度 T 下 III 级热轧钢筋 T 拔管 T 压力注浆 T 二次补浆 T质量自检^基础施工。2.1.2.4.3 抗浮锚杆主...
