护坡桩施工及边坡监测

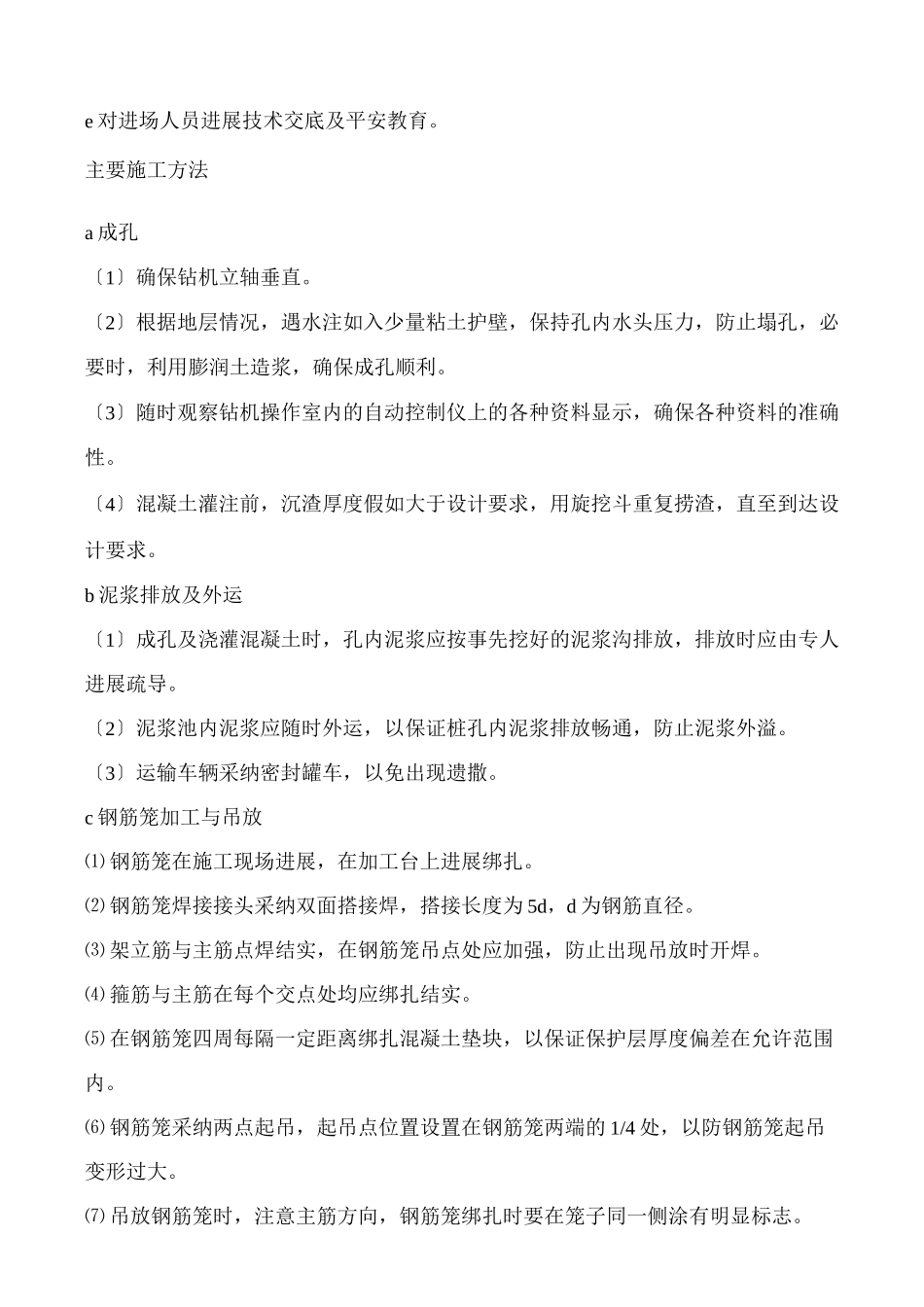

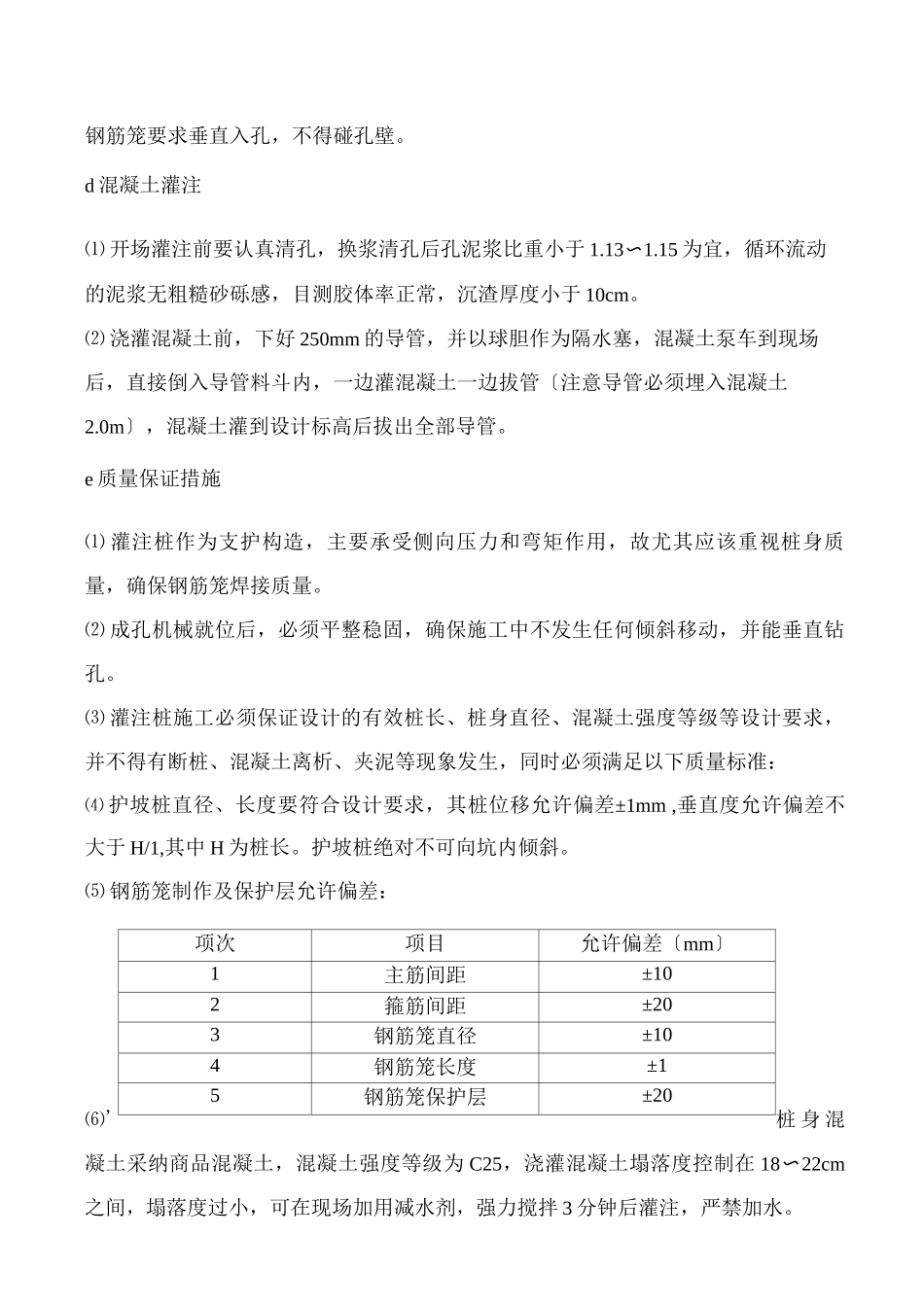

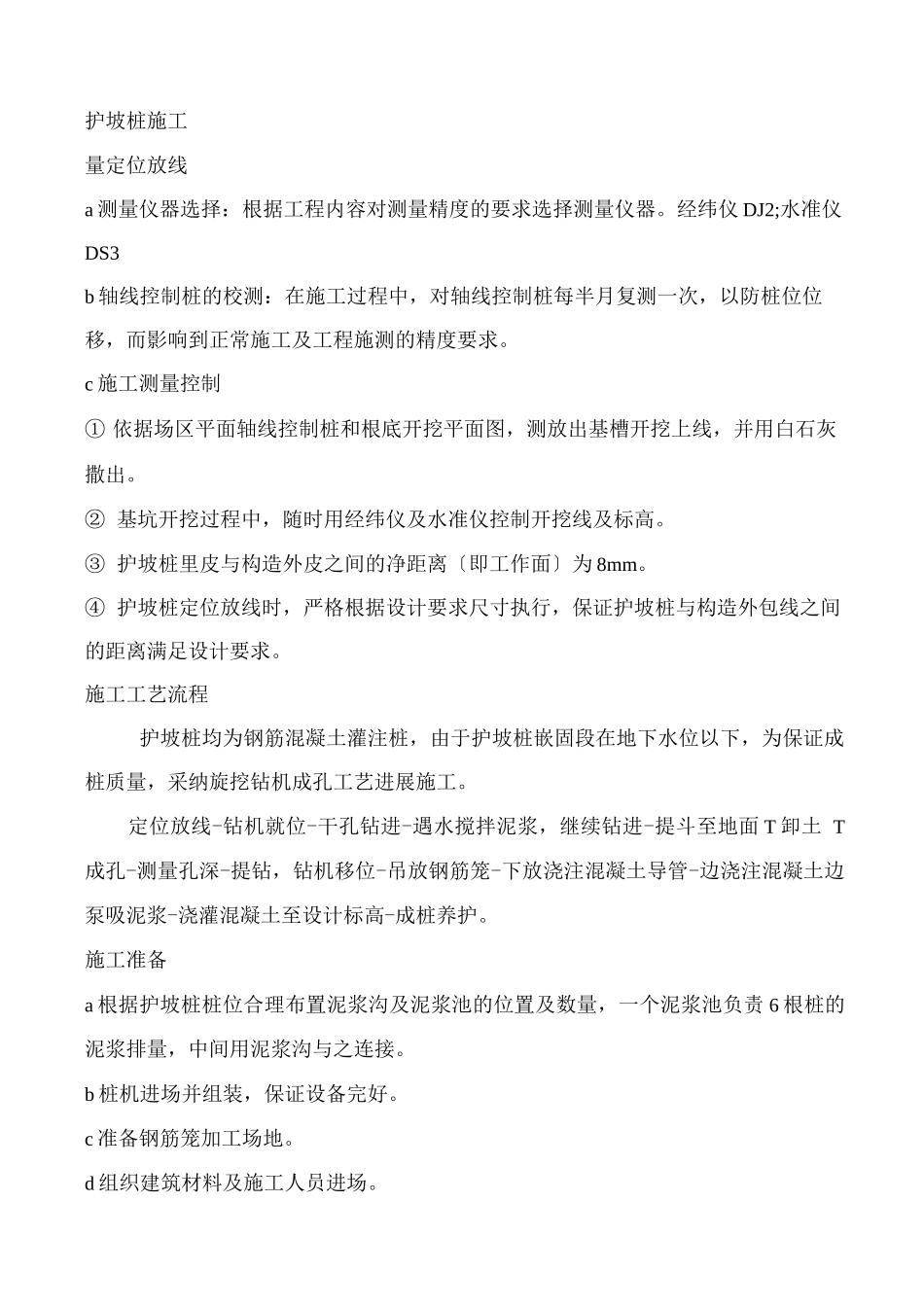

护坡桩施工量定位放线a 测量仪器选择：根据工程内容对测量精度的要求选择测量仪器。经纬仪 DJ2;水准仪DS3b 轴线控制桩的校测：在施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。c 施工测量控制① 依据场区平面轴线控制桩和根底开挖平面图，测放出基槽开挖上线，并用白石灰撒出。② 基坑开挖过程中，随时用经纬仪及水准仪控制开挖线及标高。③ 护坡桩里皮与构造外皮之间的净距离〔即工作面〕为 8mm。④ 护坡桩定位放线时，严格根据设计要求尺寸执行，保证护坡桩与构造外包线之间的距离满足设计要求。施工工艺流程护坡桩均为钢筋混凝土灌注桩，由于护坡桩嵌固段在地下水位以下，为保证成桩质量，采纳旋挖钻机成孔工艺进展施工。定位放线-钻机就位-干孔钻进-遇水搅拌泥浆，继续钻进-提斗至地面 T 卸土 T成孔-测量孔深-提钻，钻机移位-吊放钢筋笼-下放浇注混凝土导管-边浇注混凝土边泵吸泥浆-浇灌混凝土至设计标高-成桩养护。施工准备a 根据护坡桩桩位合理布置泥浆沟及泥浆池的位置及数量，一个泥浆池负责 6 根桩的泥浆排量，中间用泥浆沟与之连接。b 桩机进场并组装，保证设备完好。c 准备钢筋笼加工场地。d 组织建筑材料及施工人员进场。e 对进场人员进展技术交底及平安教育。主要施工方法a 成孔〔1〕确保钻机立轴垂直。〔2〕根据地层情况，遇水注如入少量粘土护壁，保持孔内水头压力，防止塌孔，必要时，利用膨润土造浆，确保成孔顺利。〔3〕随时观察钻机操作室内的自动控制仪上的各种资料显示，确保各种资料的准确性。〔4〕混凝土灌注前，沉渣厚度假如大于设计要求，用旋挖斗重复捞渣，直至到达设计要求。b 泥浆排放及外运〔1〕成孔及浇灌混凝土时，孔内泥浆应按事先挖好的泥浆沟排放，排放时应由专人进展疏导。〔2〕泥浆池内泥浆应随时外运，以保证桩孔内泥浆排放畅通，防止泥浆外溢。〔3〕运输车辆采纳密封罐车，以免出现遗撒。c 钢筋笼加工与吊放⑴ 钢筋笼在施工现场进展，在加工台上进展绑扎。⑵ 钢筋笼焊接接头采纳双面搭接焊，搭接长度为 5d，d 为钢筋直径。⑶ 架立筋与主筋点焊结实，在钢筋笼吊点处应加强，防止出现吊放时开焊。⑷ 箍筋与主筋在每个交点处均应绑扎结实。⑸ 在钢筋笼四周每隔一定距离绑扎混凝土垫块，以保证保护层厚度偏差在允许范围内。⑹ 钢筋笼采纳两点起吊，起吊点位置设置在钢筋笼两端的 1/4 处，以防钢筋笼起吊变形过大。⑺ 吊放钢...
