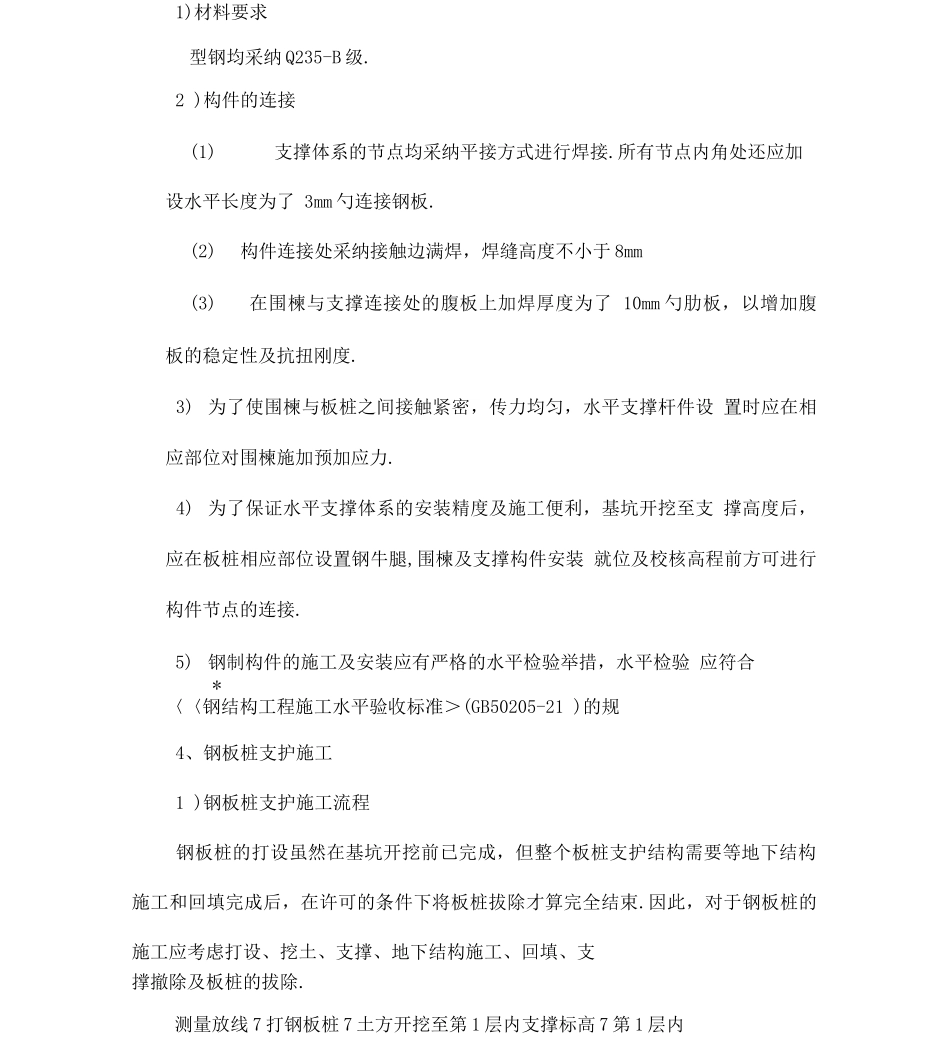

1、基坑支护结构设计由于基坑较深,且处于现状道路上,不宜采纳白然放坡开挖,基 坑必须实行支护举措,先支护、后开挖.工程拟采纳拉森 IV 型钢板桩 作为了基坑围护体系,桩长 9米,嵌入基坑底土体 2m基坑内侧由上至下共设置 2 层围楝及内支撑,围楝采纳热轧宽翼缘 30H 型钢,内支撑与角撑采纳① 273 无缝钢管、壁厚 10.第一层位 置为了基坑顶往下 2m 第二层距第一层 3m在基坑顶部适当位置用砌块砌筑围堰,用以拦截地表水,基坑底 部沿支护桩侧用砌块砌筑临时排水沟,基坑底部各拐角点设置集水 井,用以排除基坑内积水.2、基坑支护结构的主要技术参数及技术要求1) 钢板桩(1) 材料要求钢板桩选用拉森 IV 型,截面抵抗矩 W=2270c3p 进场钢板桩需进 行外观检验及桩身缺陷矫正;施打前板桩咬处宜涂抹黄油以保 证施打的顺利和提升防水效果.(2) 打桩作业要求宜选择对周围影响较小的振动锤施打;为了保证板桩的垂直度及咬闭合,选用屏风式打入法;为了保证转角处咬的闭合可通过轴线或板桩块数来调整.(3) 拔桩作业要求宜选用振动锤进行拔桩;为了预防拔桩后地面沉降及对其它构筑物的影响,应急时回填3、支撑体系1)材料要求型钢均采纳 Q235-B 级.2 )构件的连接(1)支撑体系的节点均采纳平接方式进行焊接.所有节点内角处还应加设水平长度为了 3mm 勺连接钢板.(2)构件连接处采纳接触边满焊,焊缝高度不小于 8mm(3)在围楝与支撑连接处的腹板上加焊厚度为了 10mm 勺肋板,以增加腹板的稳定性及抗扭刚度.3) 为了使围楝与板桩之间接触紧密,传力均匀,水平支撑杆件设 置时应在相应部位对围楝施加预加应力.4) 为了保证水平支撑体系的安装精度及施工便利,基坑开挖至支 撑高度后,应在板桩相应部位设置钢牛腿,围楝及支撑构件安装 就位及校核高程前方可进行构件节点的连接.5) 钢制构件的施工及安装应有严格的水平检验举措,水平检验 应符合 *〈〈钢结构工程施工水平验收标准>(GB50205-21 )的规4、钢板桩支护施工1 )钢板桩支护施工流程钢板桩的打设虽然在基坑开挖前已完成,但整个板桩支护结构需要等地下结构施工和回填完成后,在许可的条件下将板桩拔除才算完全结束.因此,对于钢板桩的施工应考虑打设、挖土、支撑、地下结构施工、回填、支撑撤除及板桩的拔除.测量放线 7 打钢板桩 7 土方开挖至第 1 层内支撑标高 7 第 1 层内支撑安装 7 土方开挖至第 2 层内支撑标高 7 第 2 层内支撑安装 7 土方 开挖...
