挂篮施工工艺细则

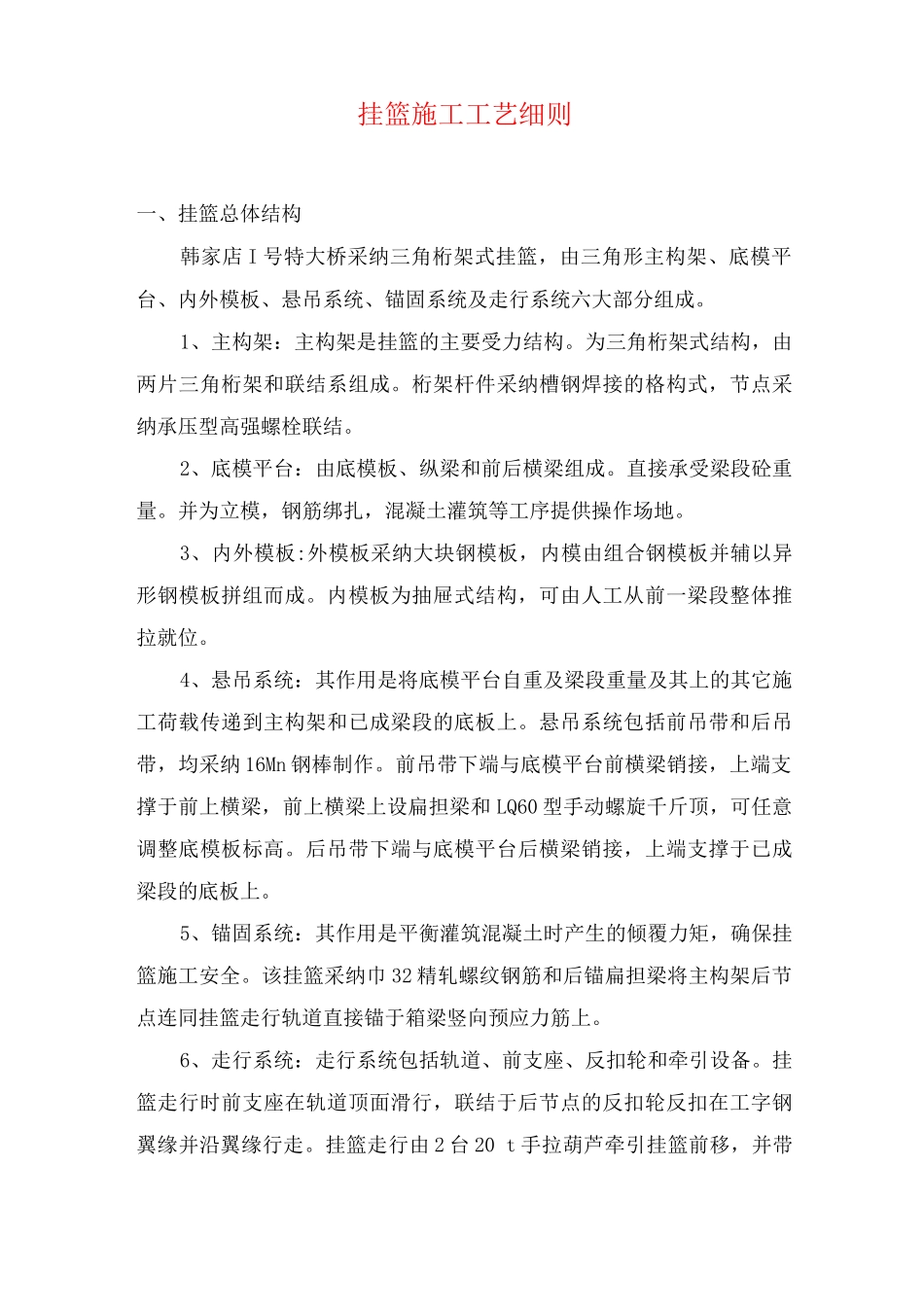

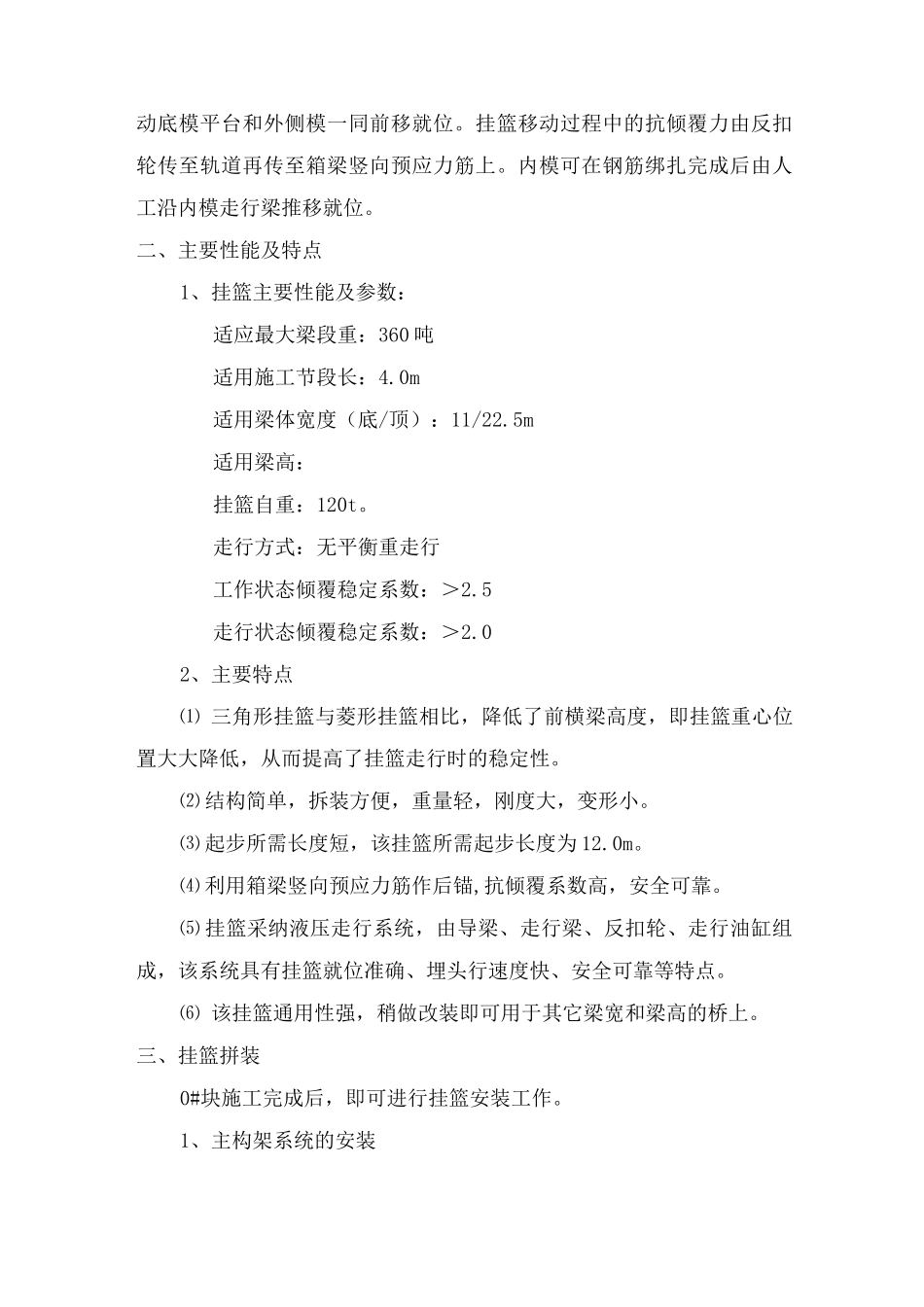

挂篮施工工艺细则一、挂篮总体结构韩家店 I 号特大桥采纳三角桁架式挂篮，由三角形主构架、底模平台、内外模板、悬吊系统、锚固系统及走行系统六大部分组成。1、主构架：主构架是挂篮的主要受力结构。为三角桁架式结构，由两片三角桁架和联结系组成。桁架杆件采纳槽钢焊接的格构式，节点采纳承压型高强螺栓联结。2、底模平台：由底模板、纵梁和前后横梁组成。直接承受梁段砼重量。并为立模，钢筋绑扎，混凝土灌筑等工序提供操作场地。3、内外模板:外模板采纳大块钢模板，内模由组合钢模板并辅以异形钢模板拼组而成。内模板为抽屉式结构，可由人工从前一梁段整体推拉就位。4、悬吊系统：其作用是将底模平台自重及梁段重量及其上的其它施工荷载传递到主构架和已成梁段的底板上。悬吊系统包括前吊带和后吊带，均采纳 16Mn 钢棒制作。前吊带下端与底模平台前横梁销接，上端支撑于前上横梁，前上横梁上设扁担梁和 LQ60 型手动螺旋千斤顶，可任意调整底模板标高。后吊带下端与底模平台后横梁销接，上端支撑于已成梁段的底板上。5、锚固系统：其作用是平衡灌筑混凝土时产生的倾覆力矩，确保挂篮施工安全。该挂篮采纳巾 32 精轧螺纹钢筋和后锚扁担梁将主构架后节点连同挂篮走行轨道直接锚于箱梁竖向预应力筋上。6、走行系统：走行系统包括轨道、前支座、反扣轮和牵引设备。挂篮走行时前支座在轨道顶面滑行，联结于后节点的反扣轮反扣在工字钢翼缘并沿翼缘行走。挂篮走行由 2 台 20 t 手拉葫芦牵引挂篮前移，并带动底模平台和外侧模一同前移就位。挂篮移动过程中的抗倾覆力由反扣轮传至轨道再传至箱梁竖向预应力筋上。内模可在钢筋绑扎完成后由人工沿内模走行梁推移就位。二、主要性能及特点1、挂篮主要性能及参数：适应最大梁段重：360 吨适用施工节段长：4.0m适用梁体宽度（底/顶）：11/22.5m适用梁高：挂篮自重：120t。走行方式：无平衡重走行工作状态倾覆稳定系数：＞2.5走行状态倾覆稳定系数：＞2.02、主要特点⑴ 三角形挂篮与菱形挂篮相比，降低了前横梁高度，即挂篮重心位置大大降低，从而提高了挂篮走行时的稳定性。⑵ 结构简单，拆装方便，重量轻，刚度大，变形小。⑶ 起步所需长度短，该挂篮所需起步长度为 12.0m。⑷ 利用箱梁竖向预应力筋作后锚,抗倾覆系数高，安全可靠。⑸ 挂篮采纳液压走行系统，由导梁、走行梁、反扣轮、走行油缸组成，该系统具有挂篮就位准确、埋头行速度快、安全可靠等特点。⑹ 该挂篮通用性强，稍做...
