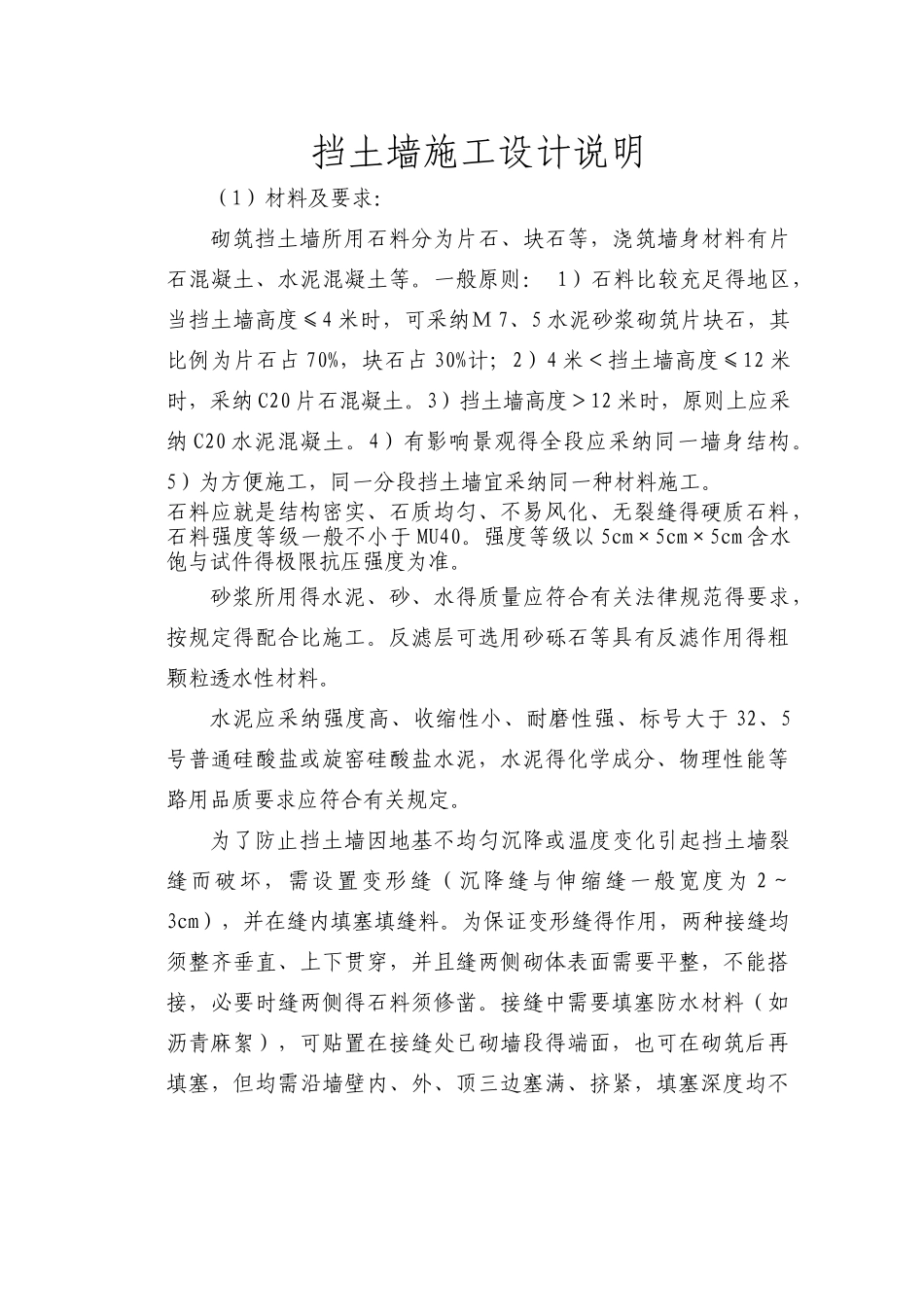

挡土墙施工设计说明（1）材料及要求：砌筑挡土墙所用石料分为片石、块石等，浇筑墙身材料有片石混凝土、水泥混凝土等。一般原则： 1）石料比较充足得地区，当挡土墙高度≤4 米时，可采纳Ｍ 7、5 水泥砂浆砌筑片块石，其比例为片石占 70%，块石占 30%计；2）4 米＜挡土墙高度≤12 米时，采纳 C20 片石混凝土。3）挡土墙高度＞12 米时，原则上应采纳 C20 水泥混凝土。4）有影响景观得全段应采纳同一墙身结构。5）为方便施工，同一分段挡土墙宜采纳同一种材料施工。石料应就是结构密实、石质均匀、不易风化、无裂缝得硬质石料，石料强度等级一般不小于 MU40。强度等级以 5cm×5cm×5cm 含水饱与试件得极限抗压强度为准。砂浆所用得水泥、砂、水得质量应符合有关法律规范得要求，按规定得配合比施工。反滤层可选用砂砾石等具有反滤作用得粗颗粒透水性材料。水泥应采纳强度高、收缩性小、耐磨性强、标号大于 32、5号普通硅酸盐或旋窑硅酸盐水泥，水泥得化学成分、物理性能等路用品质要求应符合有关规定。为了防止挡土墙因地基不均匀沉降或温度变化引起挡土墙裂缝而破坏，需设置变形缝（沉降缝与伸缩缝一般宽度为 2～3cm），并在缝内填塞填缝料。为保证变形缝得作用，两种接缝均须整齐垂直、上下贯穿，并且缝两侧砌体表面需要平整，不能搭接，必要时缝两侧得石料须修凿。接缝中需要填塞防水材料（如沥青麻絮），可贴置在接缝处已砌墙段得端面，也可在砌筑后再填塞，但均需沿墙壁内、外、顶三边塞满、挤紧，填塞深度均不得小于 15cm，以满足防水要求。片石混凝土片石含量不得多于挡墙体积得 20%，片石得强度不得低于 MU50，片石混凝土施工时，应用质地坚硬、密实、耐久、无裂纹与无风化得石料,片石得厚度应为 150～300mm。在混凝土中埋放片石时应符合下列规定：1）片石应清洗洁净并完全饱水，应在浇注时得混凝土中埋入一半左右。2）当气温小于 0 摄氏度时，不得埋放片石。3）片石应分布均匀，净距应不小于 150mm，片石边缘距结构物侧面与顶面得净距应不小于 150mm，片石不得触及构造钢筋与预埋件。4）混凝土应采纳分层浇（砌）筑得方式，每层混凝土得厚度不应超过 300mm，大致水平，分层振捣，边振捣边加片石。片石混凝土得施工应符合《公路桥涵施工技术法律规范》（JTG/T F50-2025）得相关规定。有抗震要求得混凝土挡土墙施工缝与衡重式挡土墙得变截面处，应采纳短钢筋加强、设置不少于占截面面积 20%得榫头等措施提高抗剪...
