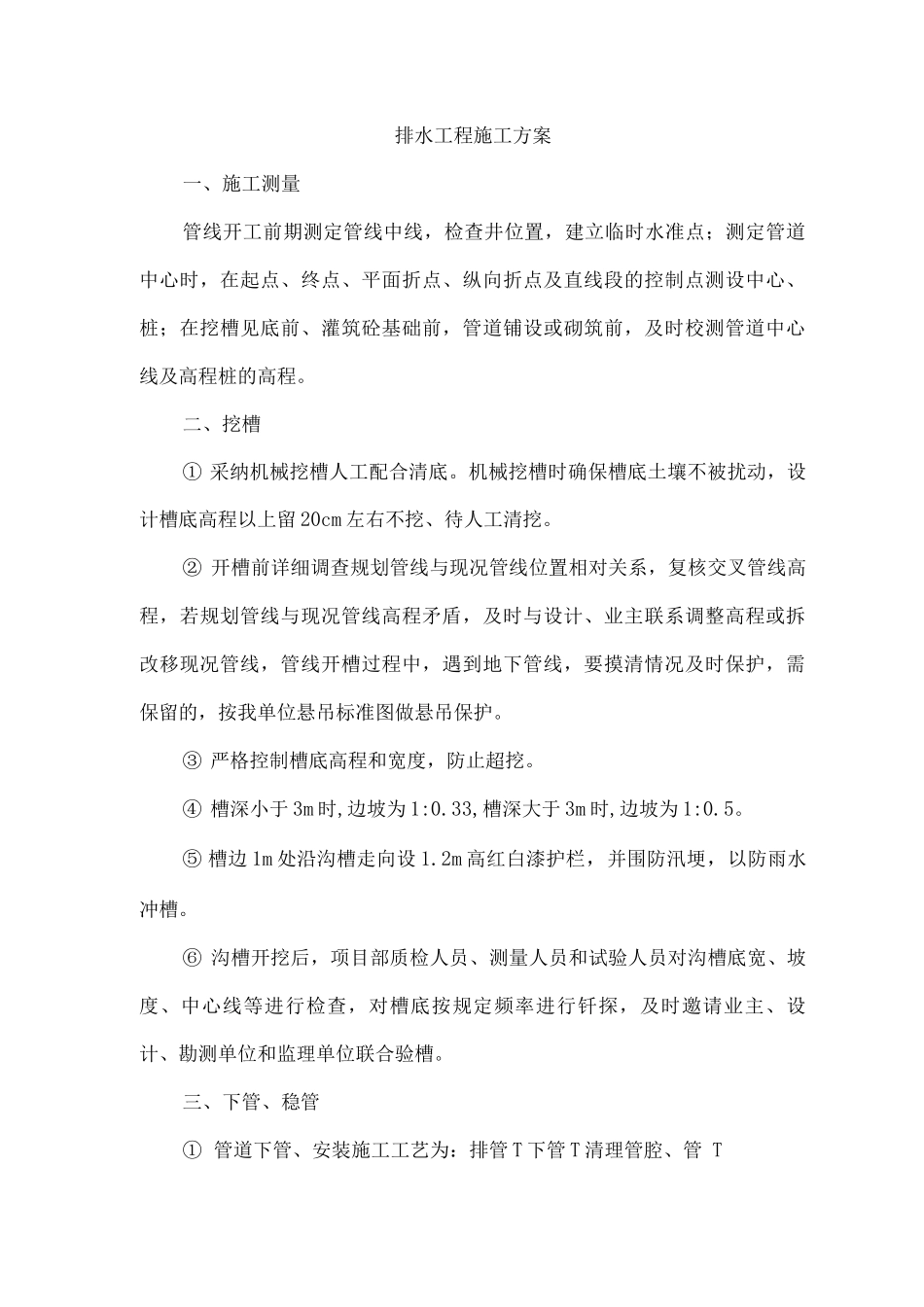

排水工程施工方案一、施工测量管线开工前期测定管线中线，检查井位置，建立临时水准点；测定管道中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心、桩；在挖槽见底前、灌筑砼基础前，管道铺设或砌筑前，及时校测管道中心线及高程桩的高程。二、挖槽① 采纳机械挖槽人工配合清底。机械挖槽时确保槽底土壤不被扰动，设计槽底高程以上留 20cm 左右不挖、待人工清挖。② 开槽前详细调查规划管线与现况管线位置相对关系，复核交叉管线高程，若规划管线与现况管线高程矛盾，及时与设计、业主联系调整高程或拆改移现况管线，管线开槽过程中，遇到地下管线，要摸清情况及时保护，需保留的，按我单位悬吊标准图做悬吊保护。③ 严格控制槽底高程和宽度，防止超挖。④ 槽深小于 3m 时,边坡为 1:0.33,槽深大于 3m 时,边坡为 1:0.5。⑤ 槽边 1m 处沿沟槽走向设 1.2m 高红白漆护栏，并围防汛埂，以防雨水冲槽。⑥ 沟槽开挖后，项目部质检人员、测量人员和试验人员对沟槽底宽、坡度、中心线等进行检查，对槽底按规定频率进行钎探，及时邀请业主、设计、勘测单位和监理单位联合验槽。三、下管、稳管① 管道下管、安装施工工艺为：排管 T 下管 T 清理管腔、管 T清理胶圈 T 上胶圈 T 初步对找正 T 顶装接 T 检查中线、高程 T 用探尺检查胶圈位置 T 锁管。② 砂基经自检和现场监理验收合格后，下管稳管。D2 6 混凝土管下管采纳 25t 吊车，管径 DV 6 混凝土管采纳 16t 吊车，人工配合，专人指挥下管。下管时必须轻吊轻放，用专用吊装带吊装，一方面避开损坏管材，另一方面保护砂基表面不受破坏。为防止管道横向移动，在管道两侧用 4 个预制混凝土楔形垫块以 9 角对管道加以支撑，其纵向位置为每组距管端 1/5 处。③ 下管前进行外观检查，管材上须有合格印章，边脚整齐无破损，发现裂纹、管有残缺者不得使用，管节的质量必须符合《混凝土和钢筋混凝土排水管》的质量标准要求。④ 下管时使管节承迎向水流方向，钢筋砼管进井严禁采纳承进井，混凝土管与圆形检查井井墙连接处选用半长管节，出墙 3mm 范围内用 C20 砼包封，剩余段作 18 混凝土基础。四、稳管接① 接的主要工具为：三脚架、25 吨吊车、手拉葫芦、毛刷、钢丝绳和润滑剂。② 接时，首先将承和插清理洁净，去除水泥渣等毛刺，然后在插上安装专用橡胶圈，橡胶圈必须到位，安好后的橡胶圈不得出现卷曲现象；橡胶圈在使用前逐个...
