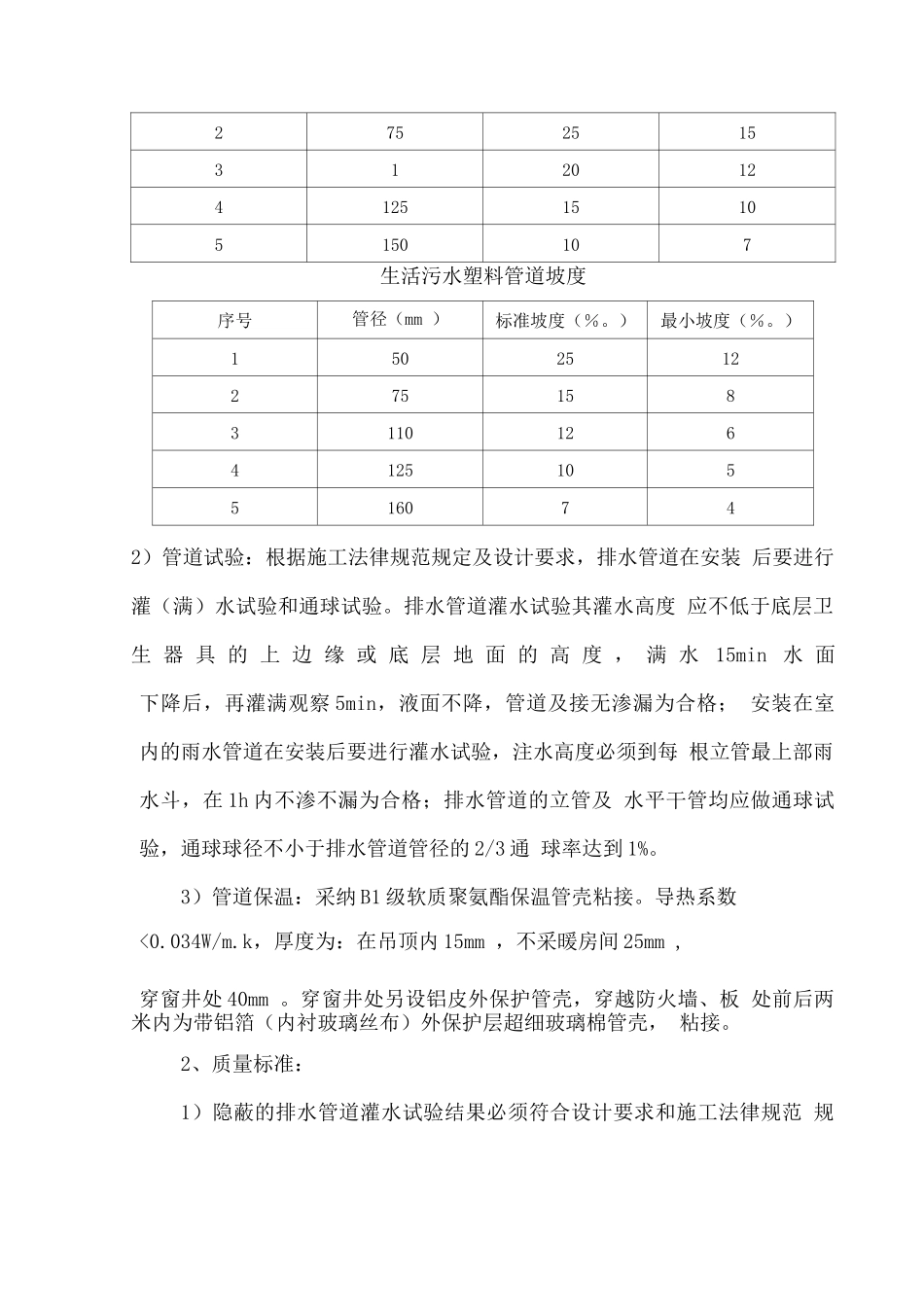

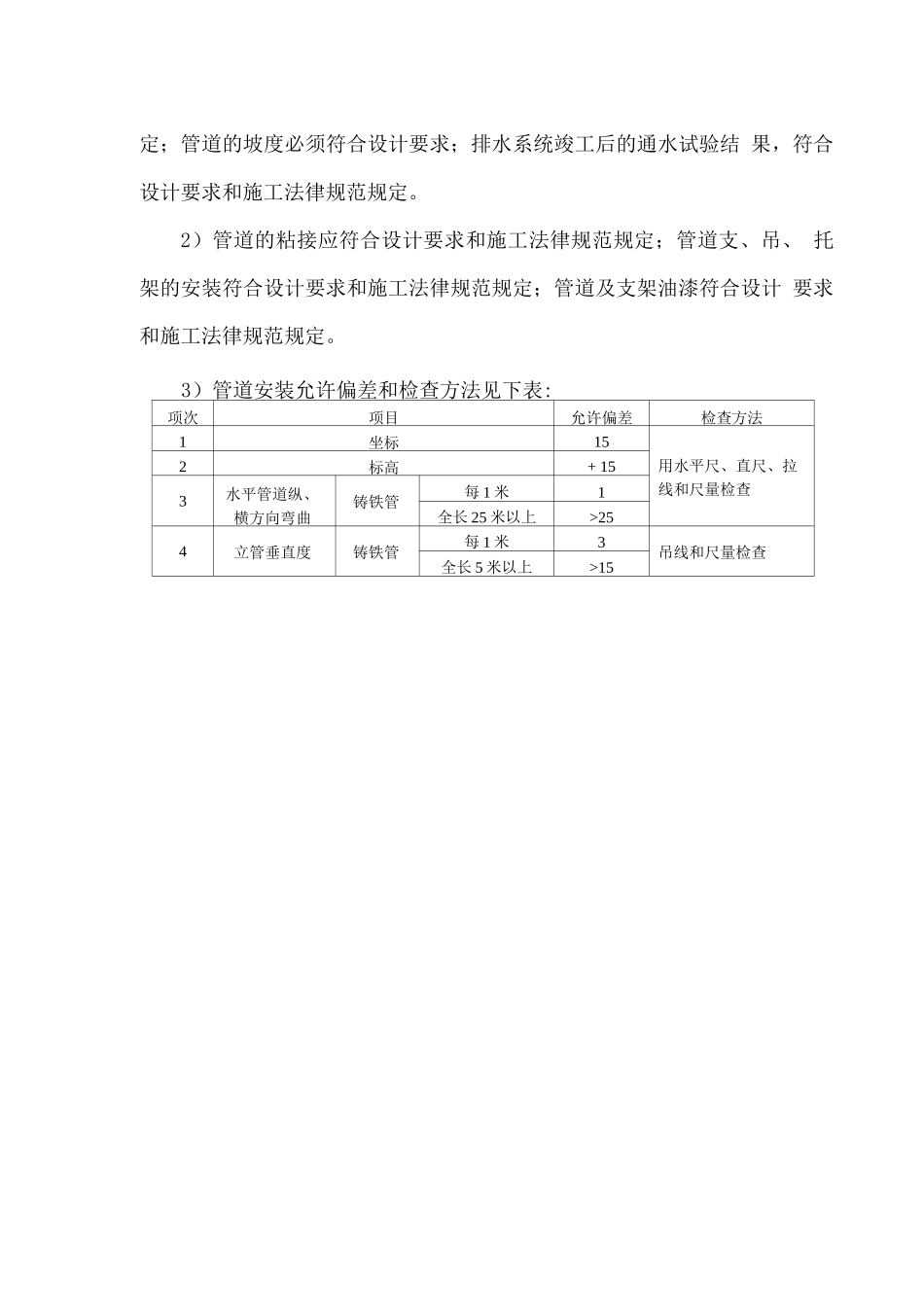

排水管道安装方案1、工艺流程及施工方法L 污、废、中水干管安装-立管安装-支管安装 -灌水、通水、通球试验支架安装一＞— 雨水干管安装-立管安装-支管安装-灌水、通水试验1）管道安装：按施工图纸的坐标、标高找好位置和坡度，根据 图纸将干、立、支管运至现场，并将雨水斗、卫生洁具、地漏、检查 、清扫的位置找准。立管选用 UPVC 螺旋降噪排水塑料管，横支管选用普通排水塑 料管；主横管选用 A 型柔性接机制排水铸铁管。排水立管与水平 干管的连接采纳两个45。弯头。管井内排水立管每层设固定卡一个。 吊顶内水平排水支管采纳吊卡，顶板采纳膨胀螺栓固定。排水管支架 间距及坡度见下表。排水铸铁管道支吊架的最大间距（单位：m ）公称直径（mm）5070801125150支架的最大 间距（m ）保温管3444.567不保温管5666.578排水塑料管道支吊架最大间距（单位：m ）管径（mm ）5075110125160立 管1.21.52.02.02.0横 管0.50.751.101.301.6排水铸铁管道坡度序 号管径（mm ）标准坡度（％。）最小坡度（％。）15035252752515312012412515105150107生活污水塑料管道坡度序号管径（mm ）标准坡度（％。）最小坡度（％。）1502512275158311012641251055160742）管道试验：根据施工法律规范规定及设计要求，排水管道在安装 后要进行灌（满）水试验和通球试验。排水管道灌水试验其灌水高度 应不低于底层卫生 器 具 的 上 边 缘 或 底 层 地 面 的 高 度 ， 满 水 15min 水 面下降后，再灌满观察 5min，液面不降，管道及接无渗漏为合格； 安装在室内的雨水管道在安装后要进行灌水试验，注水高度必须到每 根立管最上部雨水斗，在 1h 内不渗不漏为合格；排水管道的立管及 水平干管均应做通球试验，通球球径不小于排水管道管径的 2/3 通 球率达到 1%。3）管道保温：采纳 B1 级软质聚氨酯保温管壳粘接。导热系数 <0.034W/m.k，厚度为：在吊顶内 15mm ，不采暖房间 25mm ,穿窗井处 40mm 。穿窗井处另设铝皮外保护管壳，穿越防火墙、板 处前后两米内为带铝箔（内衬玻璃丝布）外保护层超细玻璃棉管壳， 粘接。2、质量标准：1）隐蔽的排水管道灌水试验结果必须符合设计要求和施工法律规范 规定；管道的坡度必须符合设计要求；排水系统竣工后的通水试验结 果，符合设计要求和施工法律规范规定。2）管道的粘接应符合设计要求和施工法律规范规定；管道支、吊、 托架的安装符合设计要求和施工法律规范规定...
