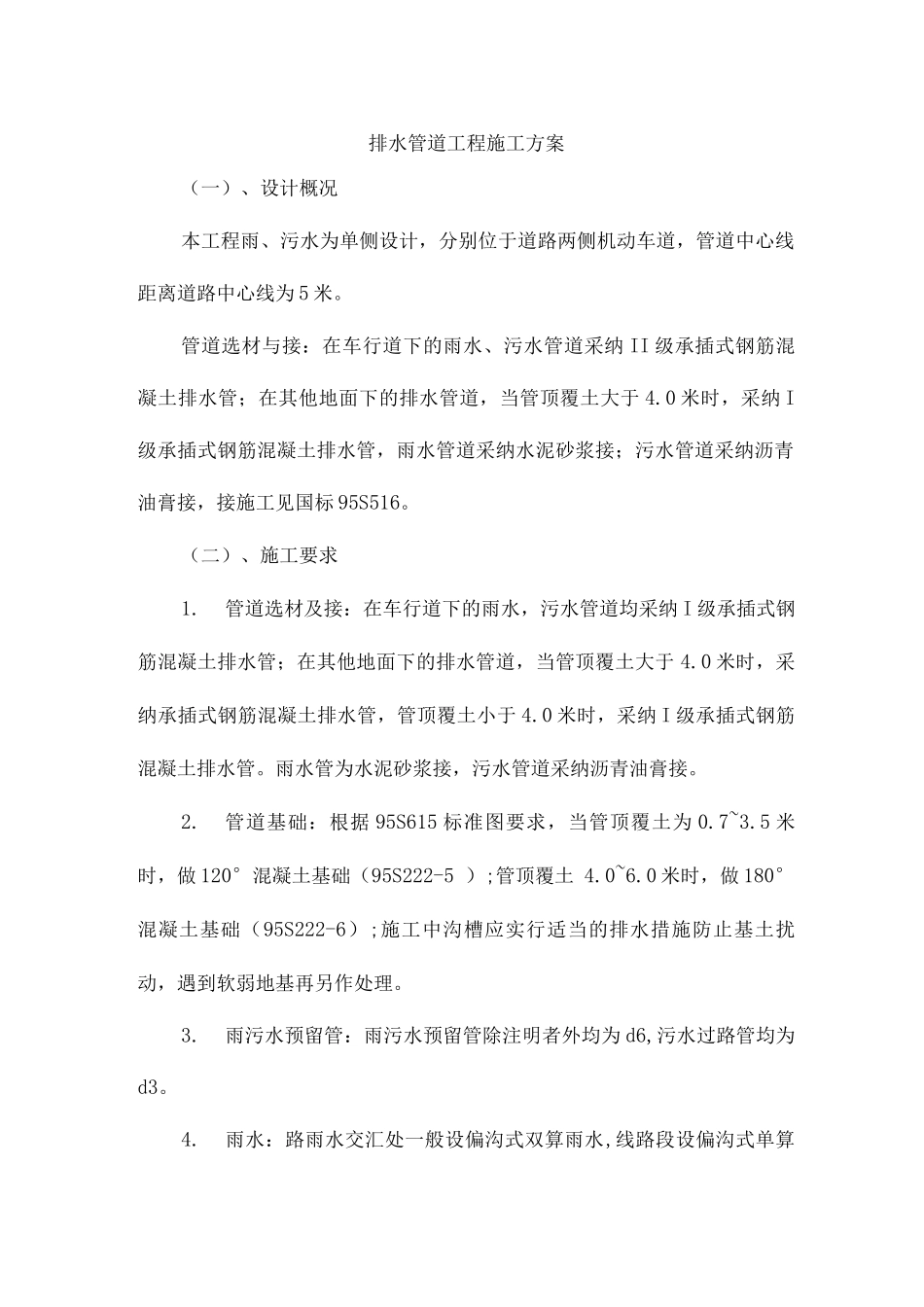

排水管道工程施工方案（一）、设计概况本工程雨、污水为单侧设计，分别位于道路两侧机动车道，管道中心线距离道路中心线为 5 米。管道选材与接：在车行道下的雨水、污水管道采纳 II 级承插式钢筋混凝土排水管；在其他地面下的排水管道，当管顶覆土大于 4.0 米时，采纳 I级承插式钢筋混凝土排水管，雨水管道采纳水泥砂浆接；污水管道采纳沥青油膏接，接施工见国标 95S516。（二）、施工要求1.管道选材及接：在车行道下的雨水，污水管道均采纳 I 级承插式钢筋混凝土排水管；在其他地面下的排水管道，当管顶覆土大于 4.0 米时，采纳承插式钢筋混凝土排水管，管顶覆土小于 4.0 米时，采纳 I 级承插式钢筋混凝土排水管。雨水管为水泥砂浆接，污水管道采纳沥青油膏接。2.管道基础：根据 95S615 标准图要求，当管顶覆土为 0.7~3.5 米时，做 120°混凝土基础（95S222-5 ）;管顶覆土 4.0~6.0 米时，做 180°混凝土基础（95S222-6）;施工中沟槽应实行适当的排水措施防止基土扰动，遇到软弱地基再另作处理。3.雨污水预留管：雨污水预留管除注明者外均为 d6,污水过路管均为d3。4.雨水：路雨水交汇处一般设偏沟式双算雨水,线路段设偏沟式单算雨水，雨水采纳铸铁算圈,算子,并应设混凝土边框.雨水深度为 1 米。雨水连接管单算、双算分别采纳 DN2 ,DN3 ,并均以 i=0.02 坡向雨水检查井。5.管道回填基槽回填土的密实度要求不得低于下列数值：胸腔填土重型 90%管顶以上 0.5 米范围内重型 85% （要求用木夯夯实）管顶上部 0.5 米以上至路面回填土部分按道路要求回填。（三）、施工方法施工主要工艺流程为：沟槽开挖 T 基坑支护 T 地基处理 T 基础施工-管道安装 T 基坑回填土。根据施工安排实行平行流水作业，避开沟槽开挖后暴露过久，引起沟槽坍塌，同时可充分利用开挖土进行基坑回填，以减少施工现场的土方堆积和土方外运数量。雨水管道施工工艺和方法如下：① 管沟开挖:根据现况管线的分布和实际地质情况，拟采纳人工配合机械开挖的方）£人工填土层用机械开挖和人工开挖，分别采纳 1:0.25 和1:0.33 的放坡系数，开挖沟底宽，应比管道构筑物横断面最宽处侧加宽 0.5米，以保证基础施工和管道安装有必要的操作空间，开挖弃土应随挖随运，以免影响交通；场地开阔处，开挖弃土应置于开挖沟槽上边线 1.0 米以外，以减少坑壁荷载，保持基坑壁稳定；沟槽开挖期间应加强标高和中线控制测量，以防超挖。当人工开挖沟槽...
