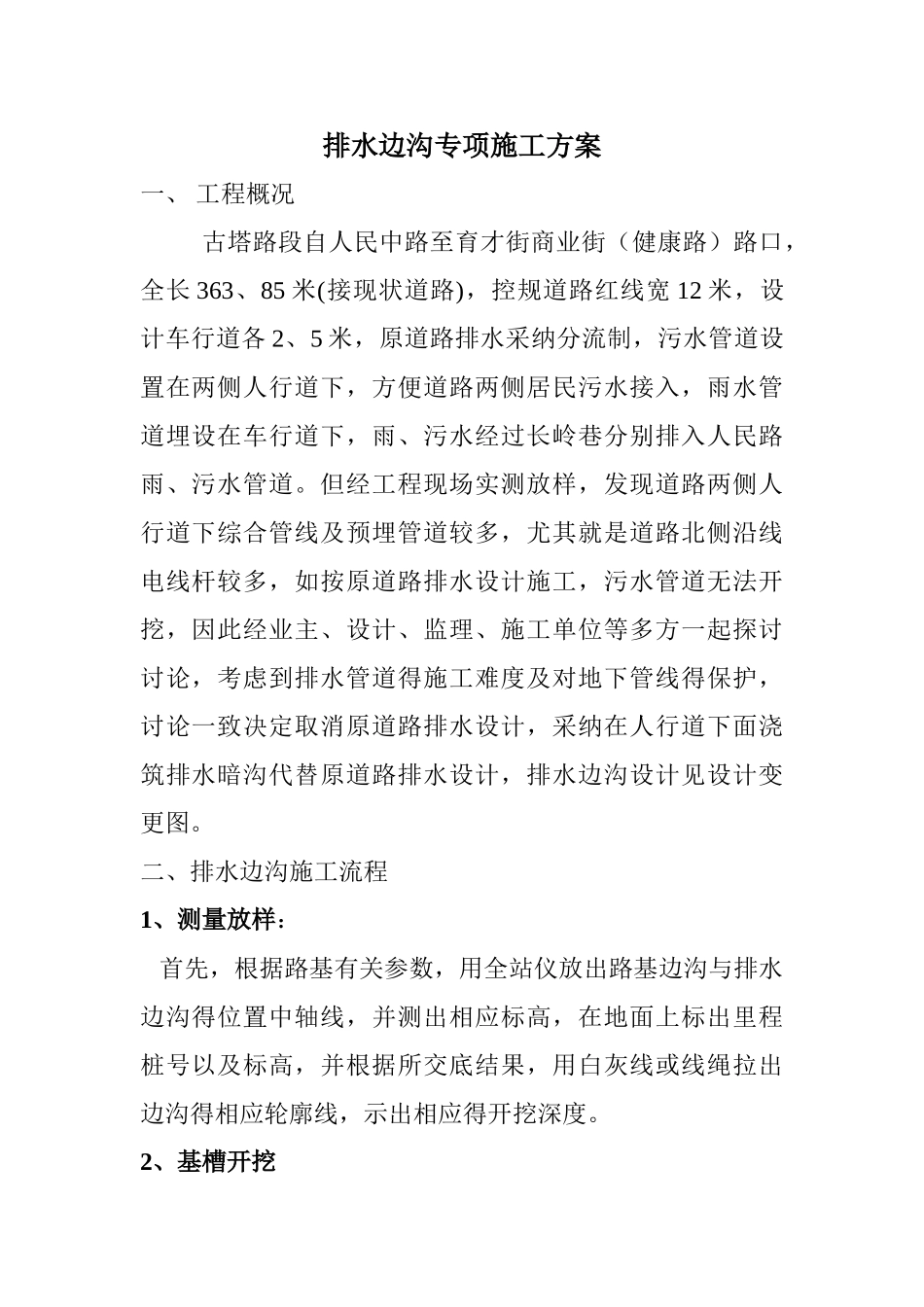

排水边沟专项施工方案一、 工程概况古塔路段自人民中路至育才街商业街（健康路）路口，全长 363、85 米(接现状道路)，控规道路红线宽 12 米，设计车行道各 2、5 米，原道路排水采纳分流制，污水管道设置在两侧人行道下，方便道路两侧居民污水接入，雨水管道埋设在车行道下，雨、污水经过长岭巷分别排入人民路雨、污水管道。但经工程现场实测放样，发现道路两侧人行道下综合管线及预埋管道较多，尤其就是道路北侧沿线电线杆较多，如按原道路排水设计施工，污水管道无法开挖，因此经业主、设计、监理、施工单位等多方一起探讨讨论，考虑到排水管道得施工难度及对地下管线得保护，讨论一致决定取消原道路排水设计，采纳在人行道下面浇筑排水暗沟代替原道路排水设计，排水边沟设计见设计变更图。二、排水边沟施工流程1、测量放样： 首先，根据路基有关参数，用全站仪放出路基边沟与排水边沟得位置中轴线，并测出相应标高，在地面上标出里程桩号以及标高，并根据所交底结果，用白灰线或线绳拉出边沟得相应轮廓线，示出相应得开挖深度。2、基槽开挖 2、1 基槽采纳人工配合挖掘机开挖，基坑底部每边尺寸至少大于基础尺寸 30cm，视开挖深度与地质情况不同放1:0、5 得边坡，并预留 5～10cm 采纳人工清除。基槽开挖到设计标高后，如有地下水，则在基槽边人工开挖一条小明沟，将积水排至低处并做好集水坑用抽水泵集中排出基坑。 2、2 基槽开挖过程中，如遇地下管线及管道较多处，必须实行人工开挖，随后人工集拢装车，人工开挖段工程量须及时通知现场业主代表及监理对其进行计量，并及时作出相应得签证单。因道路两侧部分人行道宽度满足不了设计要求及沿线电线杆较多等不明障碍物，如遇到此情况得边沟路段，排水边沟拟实行绕过障碍物，从机动车道底基层绕行施工。 2、3 基底清理完毕，放出基础线，进行基槽检验。自检合格后，再报请监理工程师验收3、基底夯实 基底开挖至设计高程后，人工整平基底，使用振动夯夯实，土基得压实度达到施工法律规范得要求后即可以开始垫层得施工。 4、边沟垫层 边沟垫层为 C15 商品砼，厚度为 10cm, 宽度为 85cm，在浇筑过程中应振捣密实，同时制作砼试块，浇筑完毕应注意洒水养护。5、边沟基础及沟身 1）、模板制作 边沟基础及沟身采纳木模板，模板支撑应稳固，底模板与沟身模板交接处用海绵条密实，侧模板接缝处用 3mm 橡胶条密封防止漏浆，将模板内涂刷好机油。边沟每隔 15 米设变形缝，缝宽...
