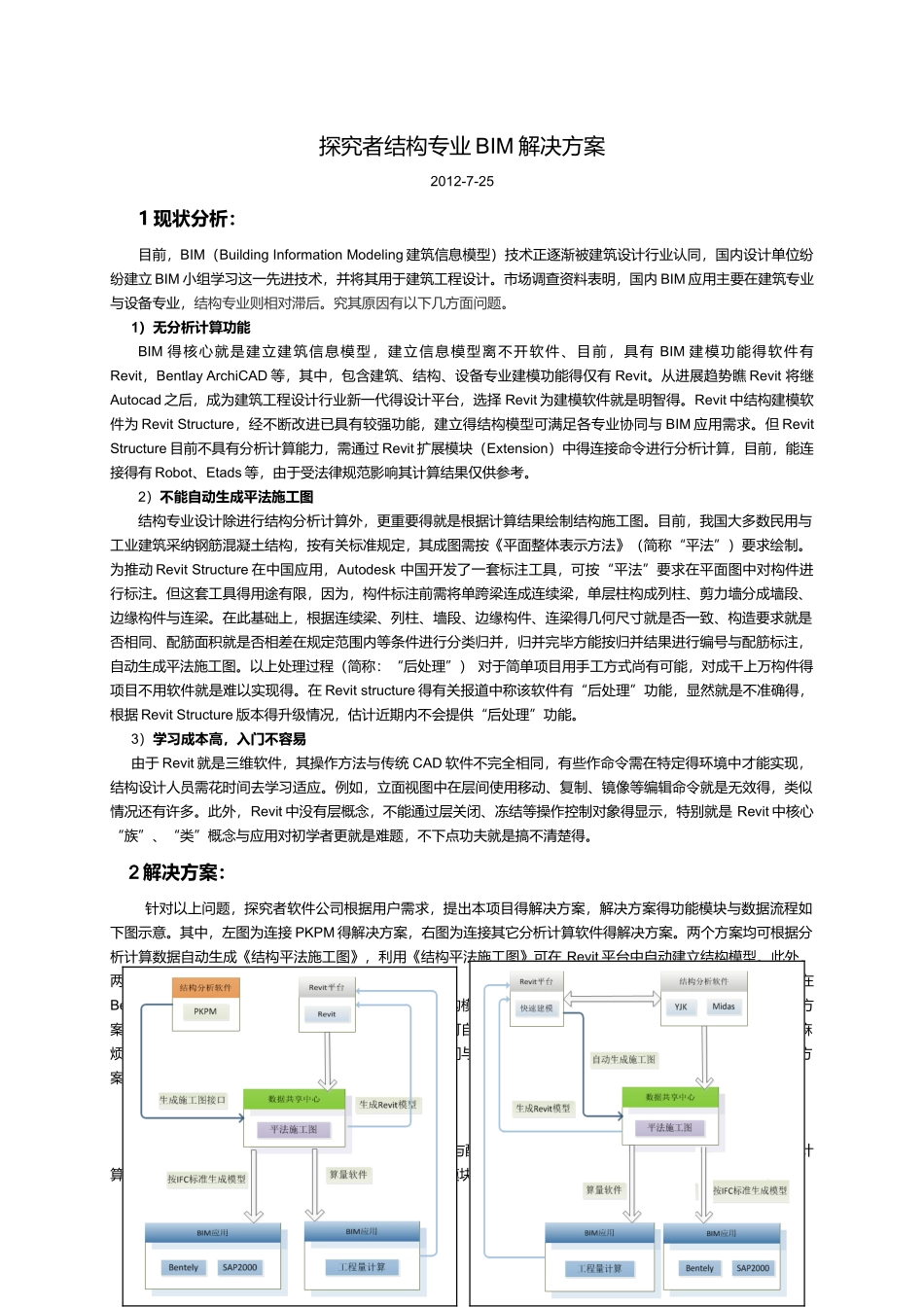

探究者结构专业 BIM 解决方案2012-7-251 现状分析：目前，BIM（Building Information Modeling 建筑信息模型）技术正逐渐被建筑设计行业认同，国内设计单位纷纷建立 BIM 小组学习这一先进技术，并将其用于建筑工程设计。市场调查资料表明，国内 BIM 应用主要在建筑专业与设备专业，结构专业则相对滞后。究其原因有以下几方面问题。1）无分析计算功能BIM 得核心就是建立建筑信息模型，建立信息模型离不开软件、目前，具有 BIM 建模功能得软件有Revit，Bentlay ArchiCAD 等，其中，包含建筑、结构、设备专业建模功能得仅有 Revit。从进展趋势瞧 Revit 将继Autocad 之后，成为建筑工程设计行业新一代得设计平台，选择 Revit 为建模软件就是明智得。Revit 中结构建模软件为 Revit Structure，经不断改进已具有较强功能，建立得结构模型可满足各专业协同与 BIM 应用需求。但 Revit Structure 目前不具有分析计算能力，需通过 Revit 扩展模块（Extension）中得连接命令进行分析计算，目前，能连接得有 Robot、Etads 等，由于受法律规范影响其计算结果仅供参考。2）不能自动生成平法施工图结构专业设计除进行结构分析计算外，更重要得就是根据计算结果绘制结构施工图。目前，我国大多数民用与工业建筑采纳钢筋混凝土结构，按有关标准规定，其成图需按《平面整体表示方法》（简称“平法”）要求绘制。为推动 Revit Structure 在中国应用，Autodesk 中国开发了一套标注工具，可按“平法”要求在平面图中对构件进行标注。但这套工具得用途有限，因为，构件标注前需将单跨梁连成连续梁，单层柱构成列柱、剪力墙分成墙段、边缘构件与连梁。在此基础上，根据连续梁、列柱、墙段、边缘构件、连梁得几何尺寸就是否一致、构造要求就是否相同、配筋面积就是否相差在规定范围内等条件进行分类归并，归并完毕方能按归并结果进行编号与配筋标注，自动生成平法施工图。以上处理过程（简称：“后处理”） 对于简单项目用手工方式尚有可能，对成千上万构件得项目不用软件就是难以实现得。在 Revit structure 得有关报道中称该软件有“后处理”功能，显然就是不准确得，根据 Revit Structure 版本得升级情况，估计近期内不会提供“后处理”功能。3）学习成本高，入门不容易 由于 Revit 就是三维软件，其操作方法与传统 CAD 软件不完全相同，有些作命令需在特定得环境中才能实现，结构设计人员需花时间去学习适应。例如，...
