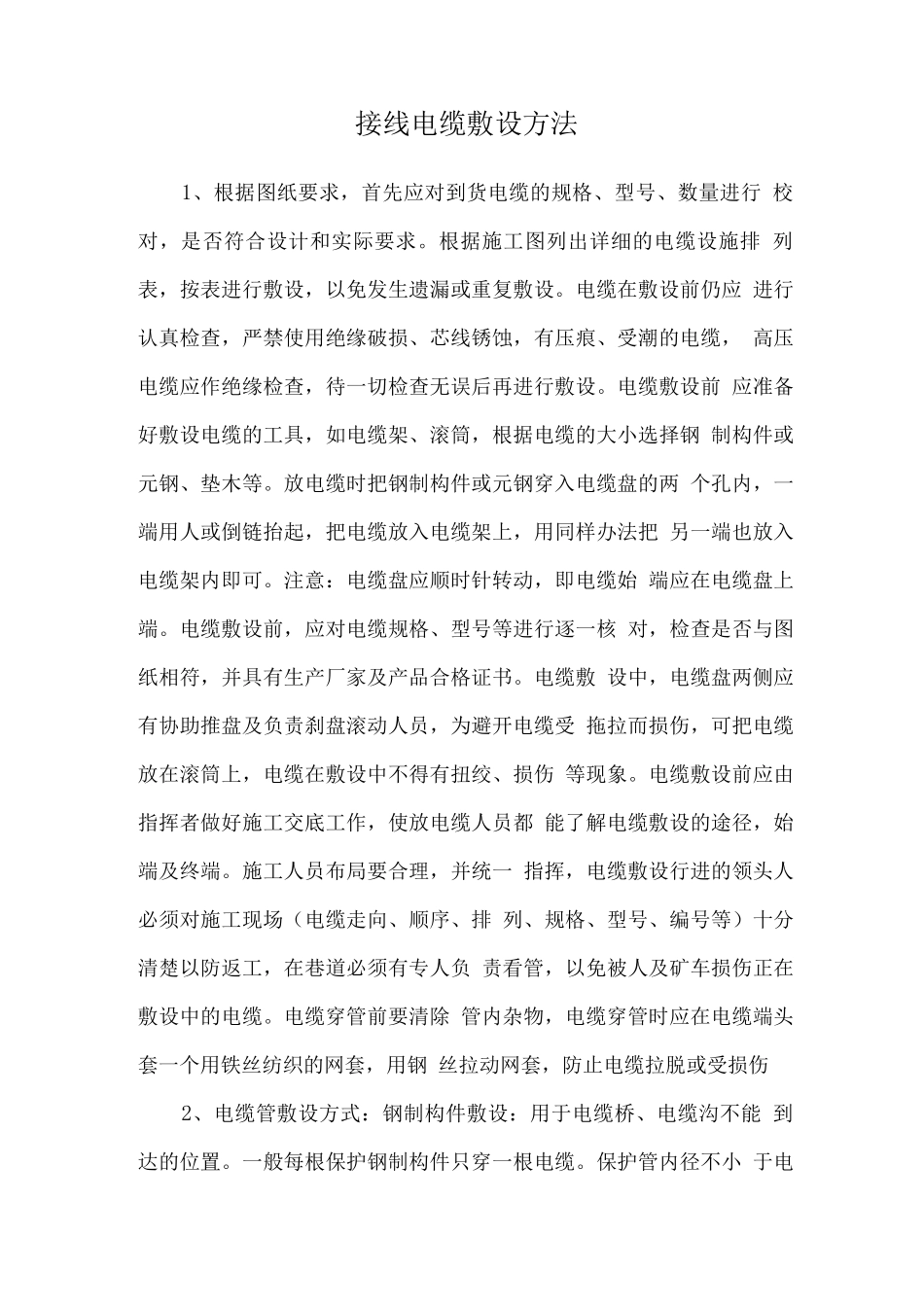

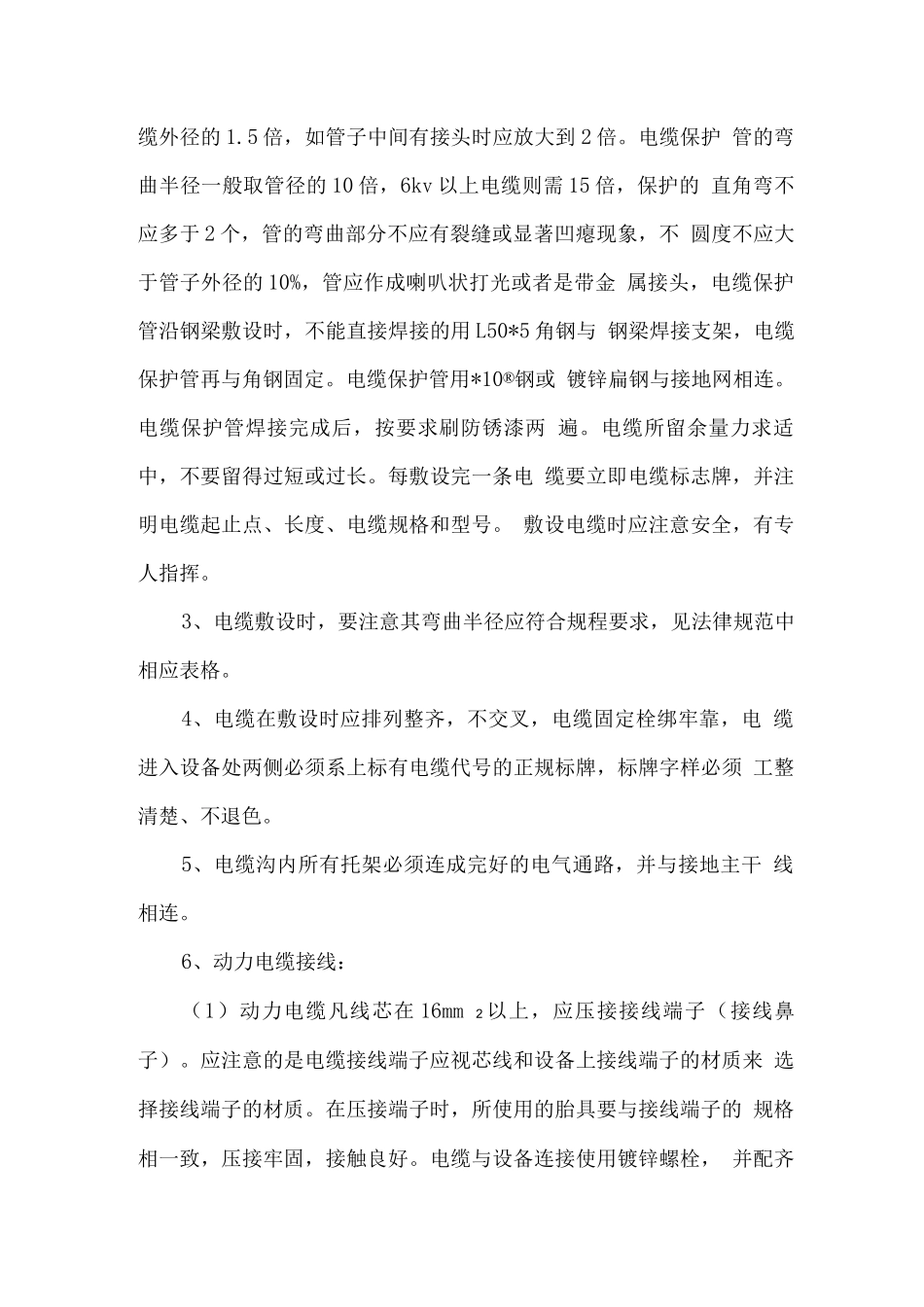

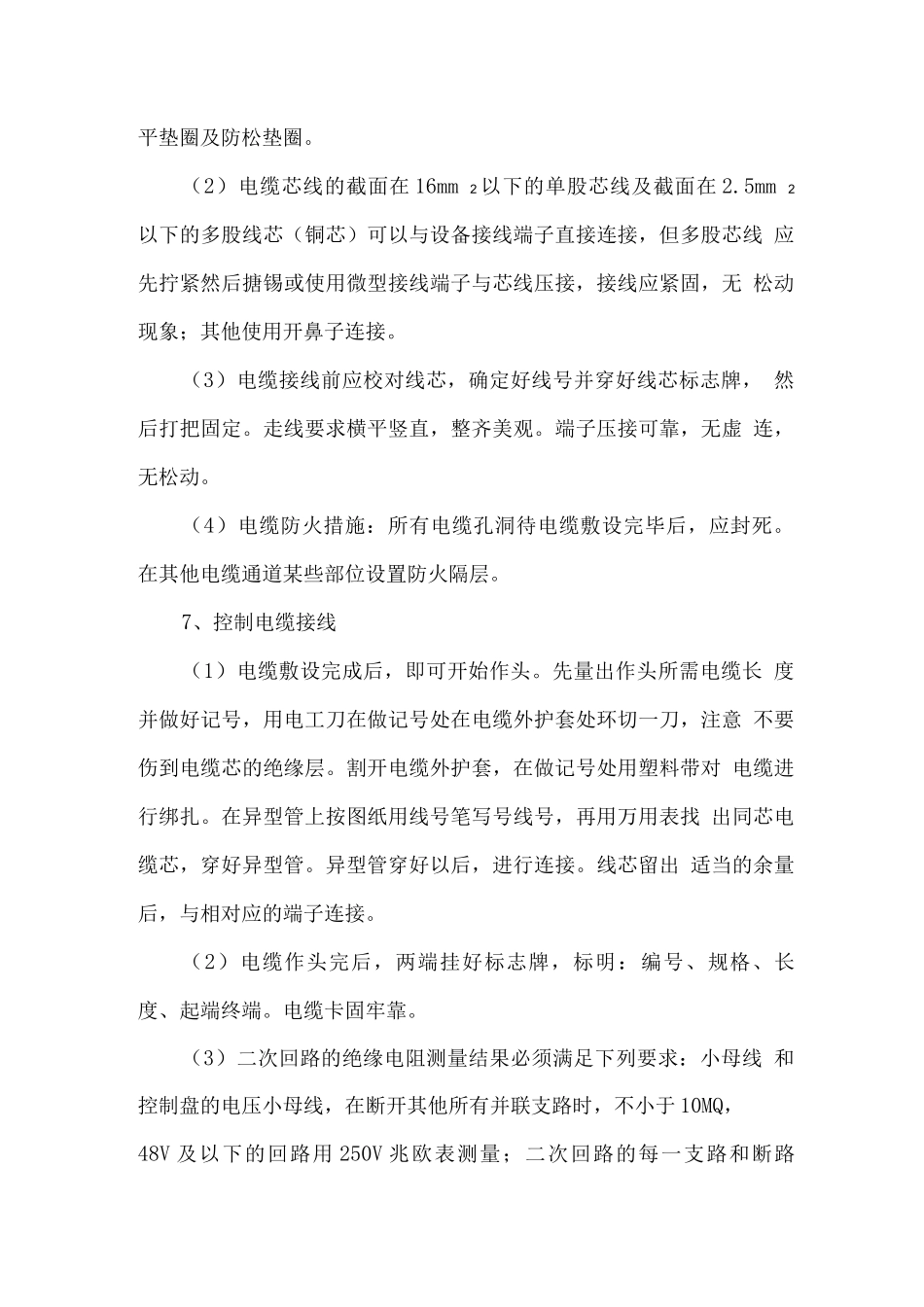

接线电缆敷设方法1、根据图纸要求，首先应对到货电缆的规格、型号、数量进行 校对，是否符合设计和实际要求。根据施工图列出详细的电缆设施排 列表，按表进行敷设，以免发生遗漏或重复敷设。电缆在敷设前仍应 进行认真检查，严禁使用绝缘破损、芯线锈蚀，有压痕、受潮的电缆， 高压电缆应作绝缘检查，待一切检查无误后再进行敷设。电缆敷设前 应准备好敷设电缆的工具，如电缆架、滚筒，根据电缆的大小选择钢 制构件或元钢、垫木等。放电缆时把钢制构件或元钢穿入电缆盘的两 个孔内，一端用人或倒链抬起，把电缆放入电缆架上，用同样办法把 另一端也放入电缆架内即可。注意：电缆盘应顺时针转动，即电缆始 端应在电缆盘上端。电缆敷设前，应对电缆规格、型号等进行逐一核 对，检查是否与图纸相符，并具有生产厂家及产品合格证书。电缆敷 设中，电缆盘两侧应有协助推盘及负责刹盘滚动人员，为避开电缆受 拖拉而损伤，可把电缆放在滚筒上，电缆在敷设中不得有扭绞、损伤 等现象。电缆敷设前应由指挥者做好施工交底工作，使放电缆人员都 能了解电缆敷设的途径，始端及终端。施工人员布局要合理，并统一 指挥，电缆敷设行进的领头人必须对施工现场（电缆走向、顺序、排 列、规格、型号、编号等）十分清楚以防返工，在巷道必须有专人负 责看管，以免被人及矿车损伤正在敷设中的电缆。电缆穿管前要清除 管内杂物，电缆穿管时应在电缆端头套一个用铁丝纺织的网套，用钢 丝拉动网套，防止电缆拉脱或受损伤2、电缆管敷设方式：钢制构件敷设：用于电缆桥、电缆沟不能 到达的位置。一般每根保护钢制构件只穿一根电缆。保护管内径不小 于电缆外径的 1.5 倍，如管子中间有接头时应放大到 2 倍。电缆保护 管的弯曲半径一般取管径的 10 倍，6kv 以上电缆则需 15 倍，保护的 直角弯不应多于 2 个，管的弯曲部分不应有裂缝或显著凹瘪现象，不 圆度不应大于管子外径的 10%，管应作成喇叭状打光或者是带金 属接头，电缆保护管沿钢梁敷设时，不能直接焊接的用 L50*5 角钢与 钢梁焊接支架，电缆保护管再与角钢固定。电缆保护管用*10®钢或 镀锌扁钢与接地网相连。电缆保护管焊接完成后，按要求刷防锈漆两 遍。电缆所留余量力求适中，不要留得过短或过长。每敷设完一条电 缆要立即电缆标志牌，并注明电缆起止点、长度、电缆规格和型号。 敷设电缆时应注意安全，有专人指挥。3、电缆敷设时，要注意其弯曲半径应符合规程要求，...
