控制测量作业指导书

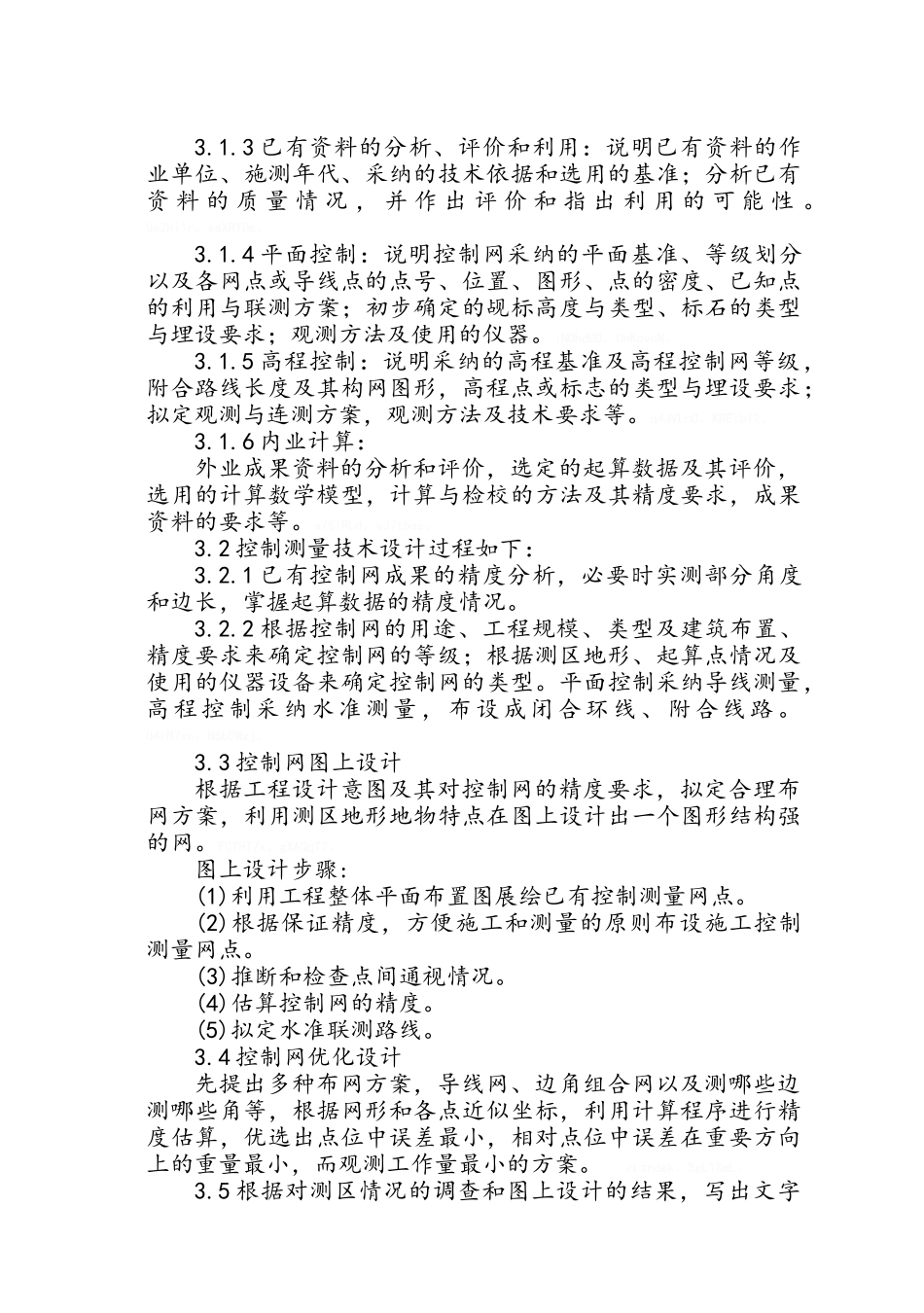

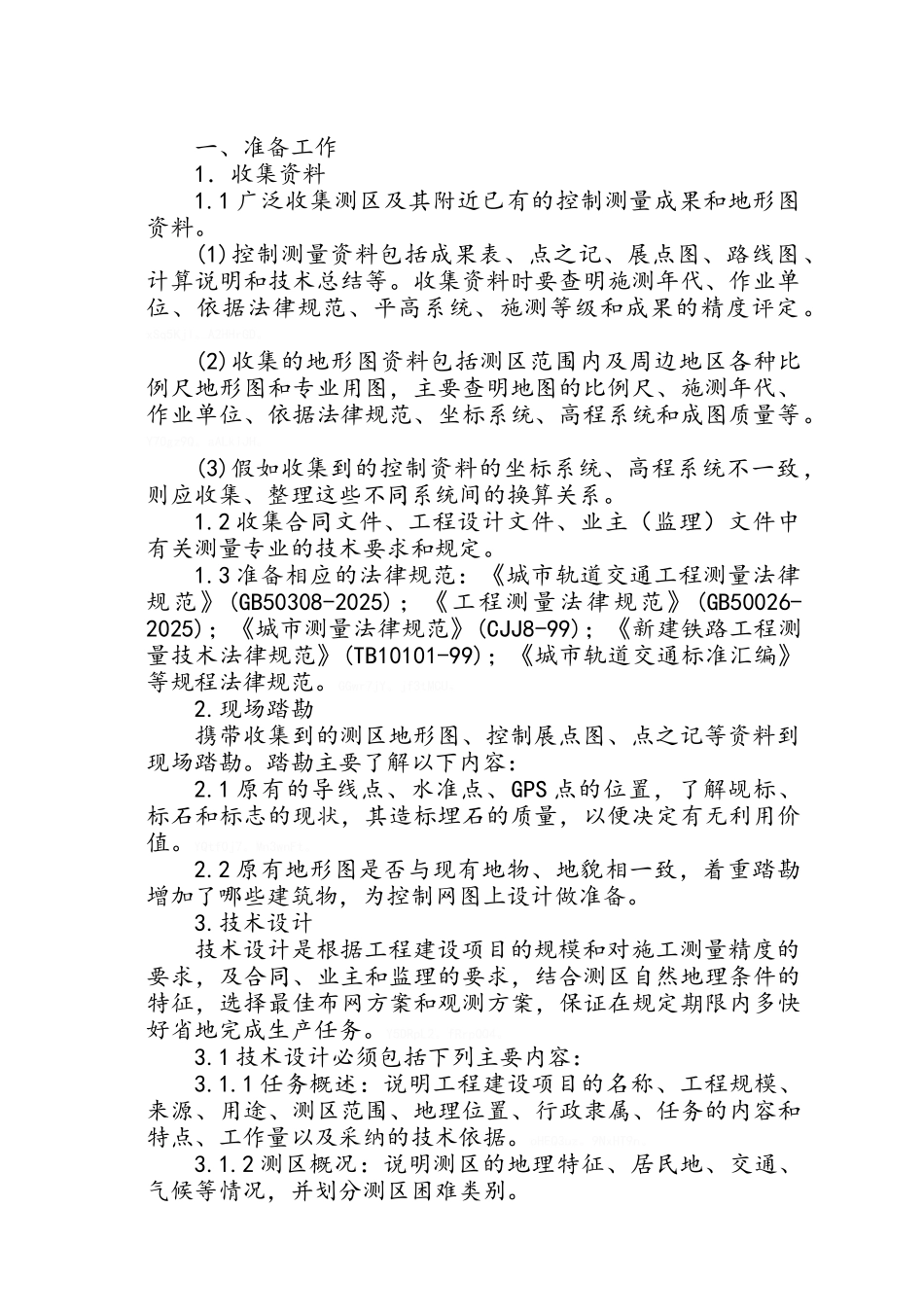

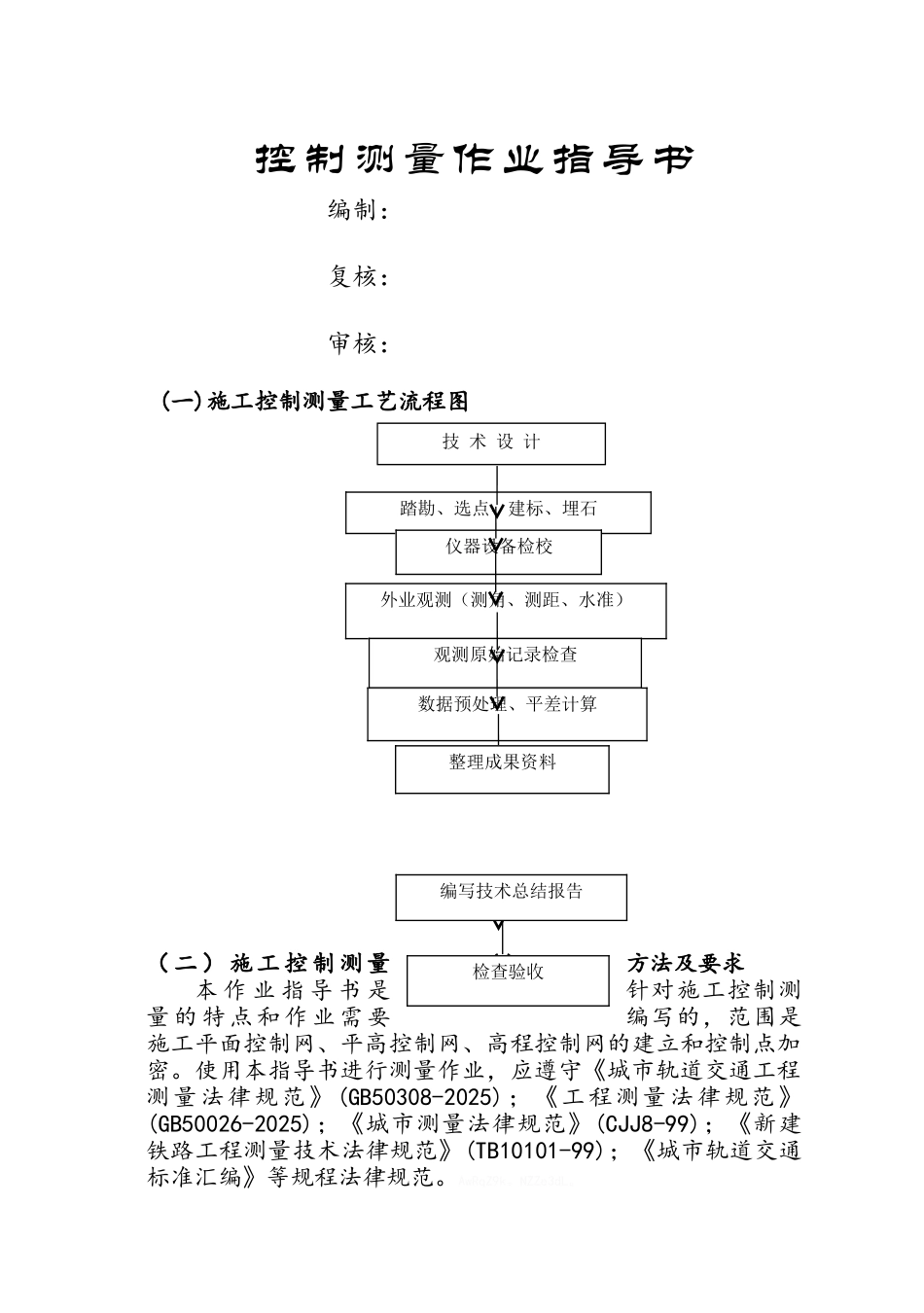

控制测量作业指导书编制：复核：审核： (一)施工控制测量工艺流程图 （二）施工控制测量方法及要求本 作 业 指 导 书 是针对施工控制测量的特点和作业需要编写的，范围是施工平面控制网、平高控制网、高程控制网的建立和控制点加密。使用本指导书进行测量作业，应遵守《城市轨道交通工程测量法律规范》(GB50308-2025)；《工程测量法律规范》(GB50026-2025)；《城市测量法律规范》(CJJ8-99)；《新建铁路工程测量技术法律规范》(TB10101-99)；《城市轨道交通标准汇编》等规程法律规范。AwRqZ9k。NZZe3dL。技 术 设 计踏勘、选点、建标、埋石外业观测（测角、测距、水准）数据预处理、平差计算仪器设备检校观测原始记录检查编写技术总结报告整理成果资料检查验收一、准备工作1．收集资料1.1 广泛收集测区及其附近已有的控制测量成果和地形图资料。(1)控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。收集资料时要查明施测年代、作业单位、依据法律规范、平高系统、施测等级和成果的精度评定。xSq5Kjl。A2HHrGD。(2)收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据法律规范、坐标系统、高程系统和成图质量等。Y70gz9Q。aALkiJH。(3)假如收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。1.2 收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。1.3 准备相应的法律规范：《城市轨道交通工程测量法律规范》(GB50308-2025)；《工程测量法律规范》(GB50026-2025)；《城市测量法律规范》(CJJ8-99)；《新建铁路工程测量技术法律规范》(TB10101-99)；《城市轨道交通标准汇编》等规程法律规范。GGwr7jY。jf3tMCU。2.现场踏勘携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。踏勘主要了解以下内容：2.1 原有的导线点、水准点、GPS 点的位置，了解觇标、标石和标志的现状，其造标埋石的质量，以便决定有无利用价值。YQtf0j7。Mn3wnFt。2.2 原有地形图是否与现有地物、地貌相一致，着重踏勘增加了哪些建筑物，为控制网图上设计做准备。3.技术设计技术设计是根据工程建设项目的规模和对施工测量精度的要求，及合同、业主和监理的要求，结合测区自然地理条件的特征，选择最佳布网方案和观测方案，保证在规定期限内多快好省地完成生产任务。Y5DRpL2。fRrpQQ4。3.1 ...
