插扣式脚手架

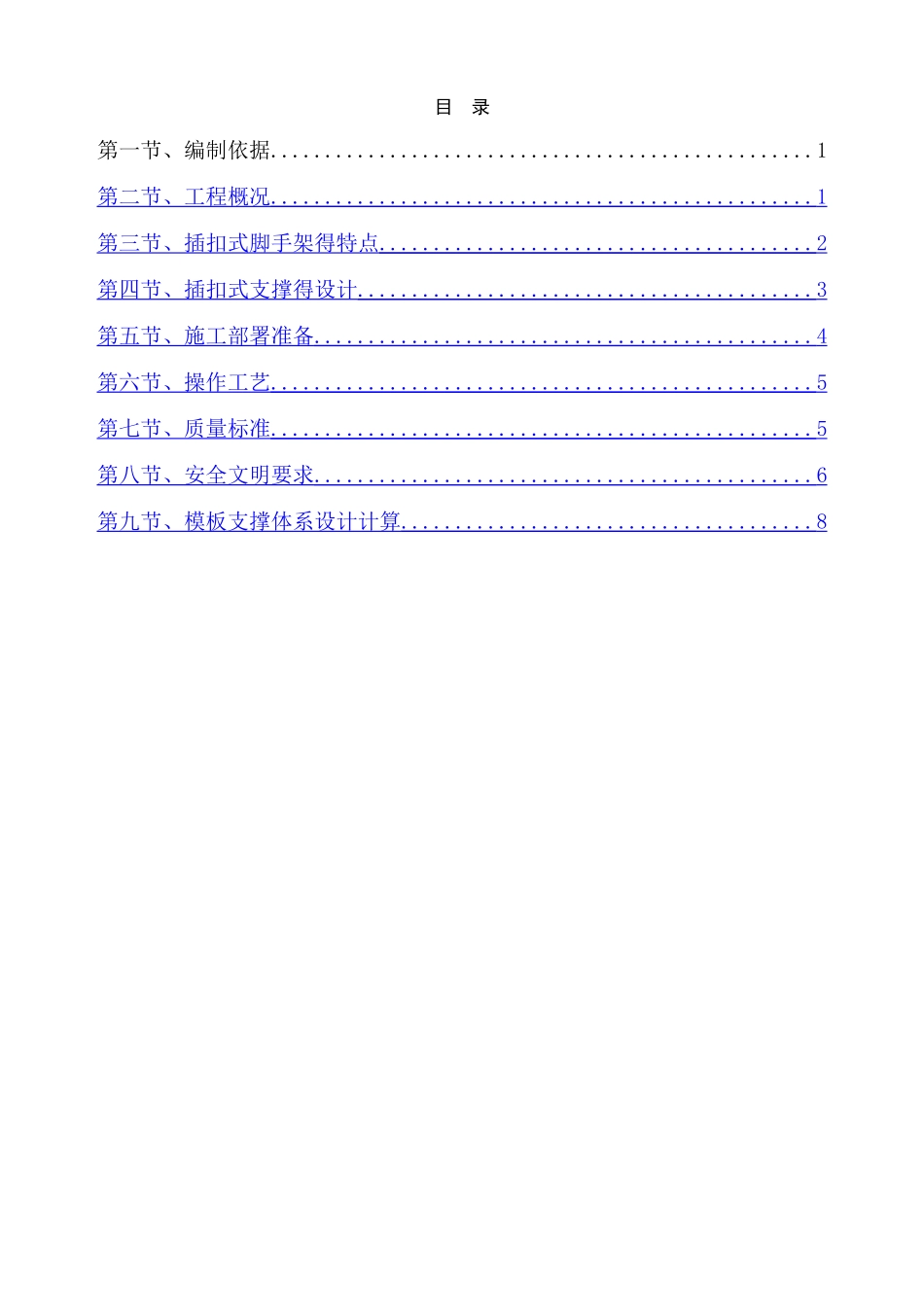

目 录第一节、编制依据..................................................1第二节、工程概况 .................................................. 1 第三节、插扣式脚手架得特点 ........................................ 2 第四节、插扣式支撑得设计 .......................................... 3 第五节、施工部署准备 .............................................. 4 第六节、操作工艺 .................................................. 5 第七节、质量标准 .................................................. 5 第八节、安全文明要求 .............................................. 6 第九节、模板支撑体系设计计算 ...................................... 8 第一节、编制依据模板工程得施工质量就是对整个砼工程质量,对下道工序得施工有直接得影响。因此,合理选用模板支撑体系,严格执行“三检制”,保证模板得施工质量。本工程支模计算依据建筑、结构图纸与图纸答疑纪要及图纸设计变更,及以下标准、法律规范: 1)《建筑施工安全检查标准》JGJ59-2025。2)《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130－2025、J84－2025。3)支模计算软件。相关国家法律规范、地方标准等技术文件:4)《混凝土结构工程施工及验收法律规范》GB50204—2025;5) 《混凝土结构工程施工质量验收法律规范》 GB 50204-2025;6) 《建筑工程施工质量验收统一标准》 GB 50300-2025;7) 《建筑施工模板安全技术法律规范》JGJ162-2025;第二节、工程概况绿城•诚园项目位于河北省邢台市太行路路与学院路交汇处东北角,总建筑面 85330、16m2,其中:9#住宅楼 8158、64m2、10#住宅楼 6155、1m2、12#住宅楼 8365、14m2、13#住宅楼 9235、89m2、17#住宅楼 10452、84m2、18#住宅楼 6155、22m2、21#住宅楼 9637、49m2、22#住宅楼 6159、87m2。建筑物最大高度 36、0m。筏板基础,剪力墙结构。地下均为 2 层,9#、12#、17#楼地上 11层;21#楼地上 10 层;10#、13#、18#、22#楼均地上 9 层。该工程±0、000 相当于(黄海系)绝对标高 84、4m,基础筏板厚度550、600、650mm 等。地下二层均设有储藏间、计量间、排风机房、配电间;地上为住宅楼,层高 3、0m;屋面顶部设有太阳能集热器设备。建筑工程规模:小型;设计使用年限:50 年;建筑防火分类:二类;建筑耐火等级:二级,地下为一级;地下工程防水等级:地下室防水等级为二级,配...
