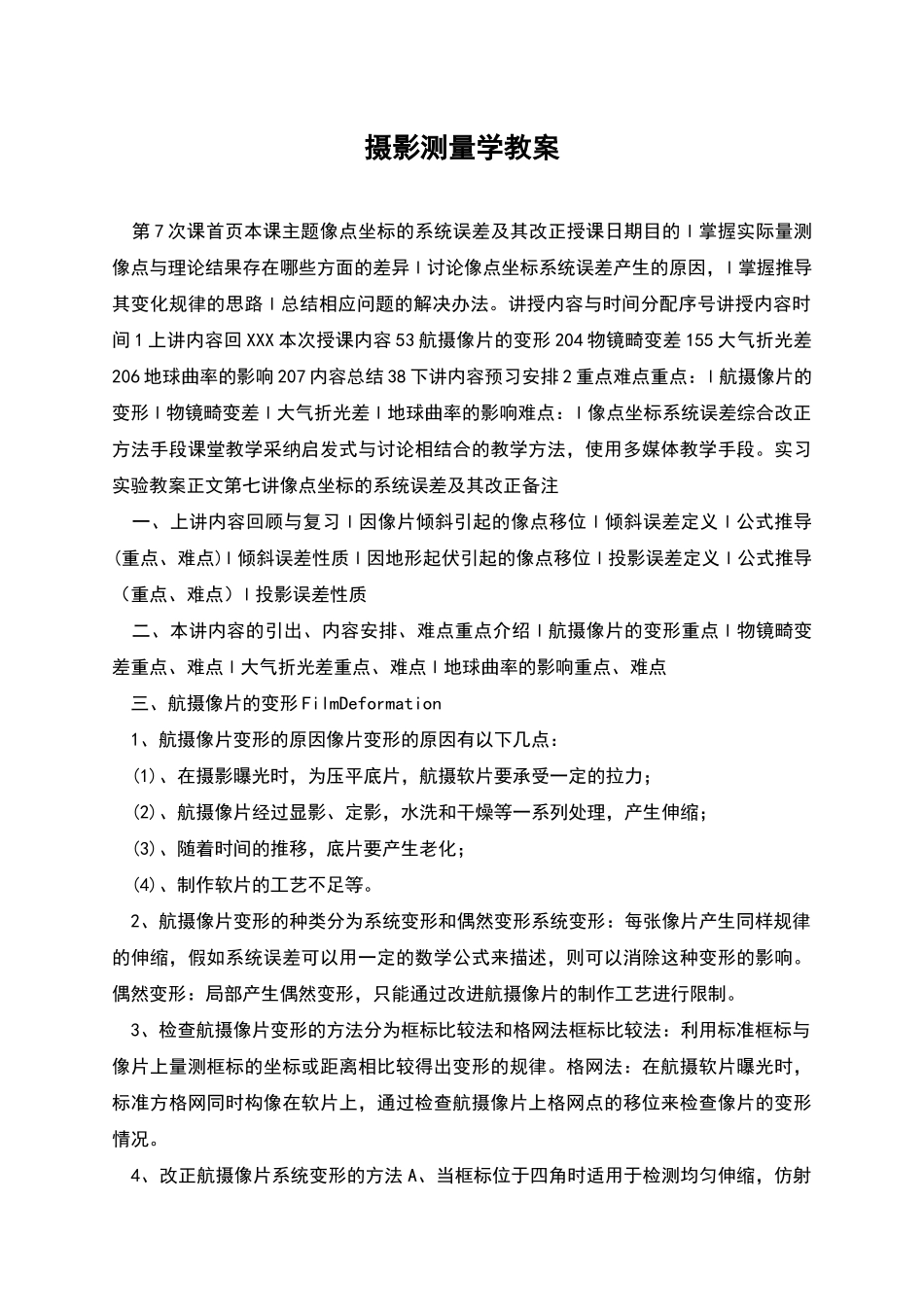

摄影测量学教案 第 7 次课首页本课主题像点坐标的系统误差及其改正授课日期目的 l 掌握实际量测像点与理论结果存在哪些方面的差异 l 讨论像点坐标系统误差产生的原因,l 掌握推导其变化规律的思路 l 总结相应问题的解决办法。讲授内容与时间分配序号讲授内容时间 1 上讲内容回 XXX 本次授课内容 53 航摄像片的变形 204 物镜畸变差 155 大气折光差206 地球曲率的影响 207 内容总结 38 下讲内容预习安排 2 重点难点重点:l 航摄像片的变形 l 物镜畸变差 l 大气折光差 l 地球曲率的影响难点:l 像点坐标系统误差综合改正方法手段课堂教学采纳启发式与讨论相结合的教学方法,使用多媒体教学手段。实习实验教案正文第七讲像点坐标的系统误差及其改正备注 一、上讲内容回顾与复习 l 因像片倾斜引起的像点移位 l 倾斜误差定义 l 公式推导(重点、难点)l 倾斜误差性质 l 因地形起伏引起的像点移位 l 投影误差定义 l 公式推导(重点、难点)l 投影误差性质 二、本讲内容的引出、内容安排、难点重点介绍 l 航摄像片的变形重点 l 物镜畸变差重点、难点 l 大气折光差重点、难点 l 地球曲率的影响重点、难点 三、航摄像片的变形 FilmDeformation 1、航摄像片变形的原因像片变形的原因有以下几点: (1)、在摄影曝光时,为压平底片,航摄软片要承受一定的拉力; (2)、航摄像片经过显影、定影,水洗和干燥等一系列处理,产生伸缩; (3)、随着时间的推移,底片要产生老化; (4)、制作软片的工艺不足等。 2、航摄像片变形的种类分为系统变形和偶然变形系统变形:每张像片产生同样规律的伸缩,假如系统误差可以用一定的数学公式来描述,则可以消除这种变形的影响。偶然变形:局部产生偶然变形,只能通过改进航摄像片的制作工艺进行限制。 3、检查航摄像片变形的方法分为框标比较法和格网法框标比较法:利用标准框标与像片上量测框标的坐标或距离相比较得出变形的规律。格网法:在航摄软片曝光时,标准方格网同时构像在软片上,通过检查航摄像片上格网点的移位来检查像片的变形情况。 4、改正航摄像片系统变形的方法 A、当框标位于四角时适用于检测均匀伸缩,仿射变形和扭曲变形。均匀伸缩改正方法仿射变形改正方法双线性变换公式线性正形变换公式投影变换公式投影变换线性化公式 B、当框标位于四边中央时适用于均匀伸缩,不均匀伸缩和仿射变形仿射变形改正方法均匀伸缩或不均匀伸缩改正方法利...
