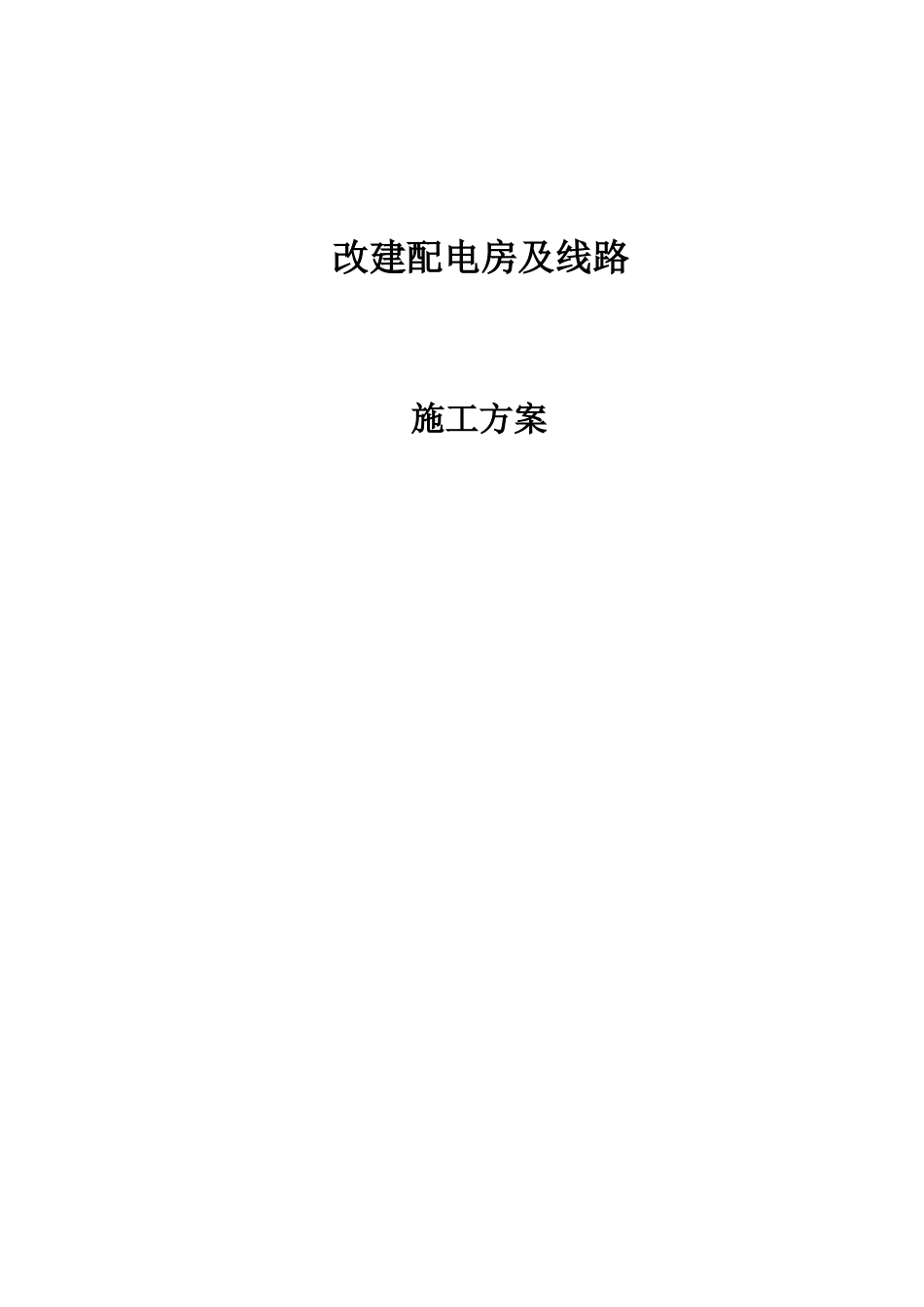

改建配电房及线路施工方案

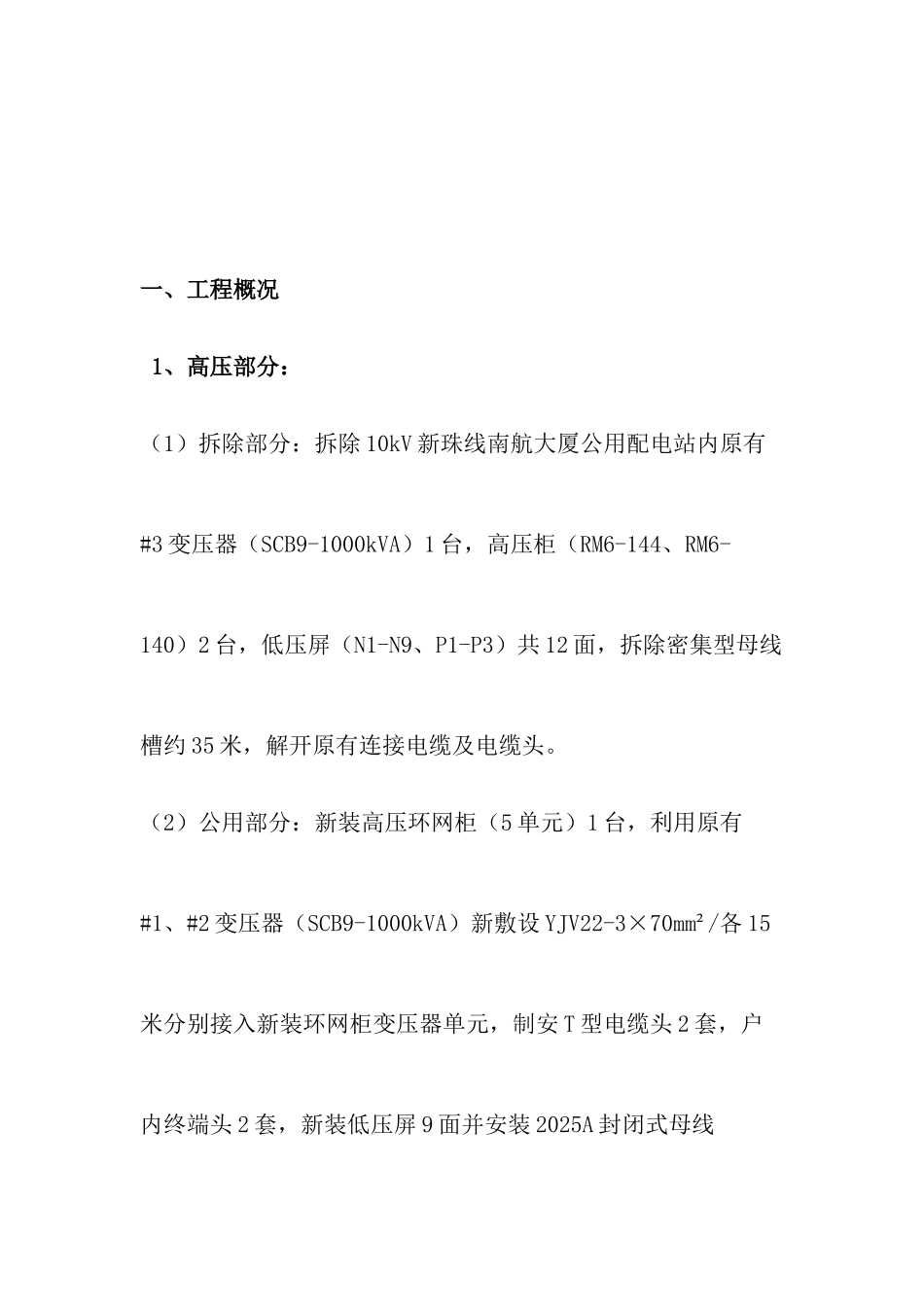

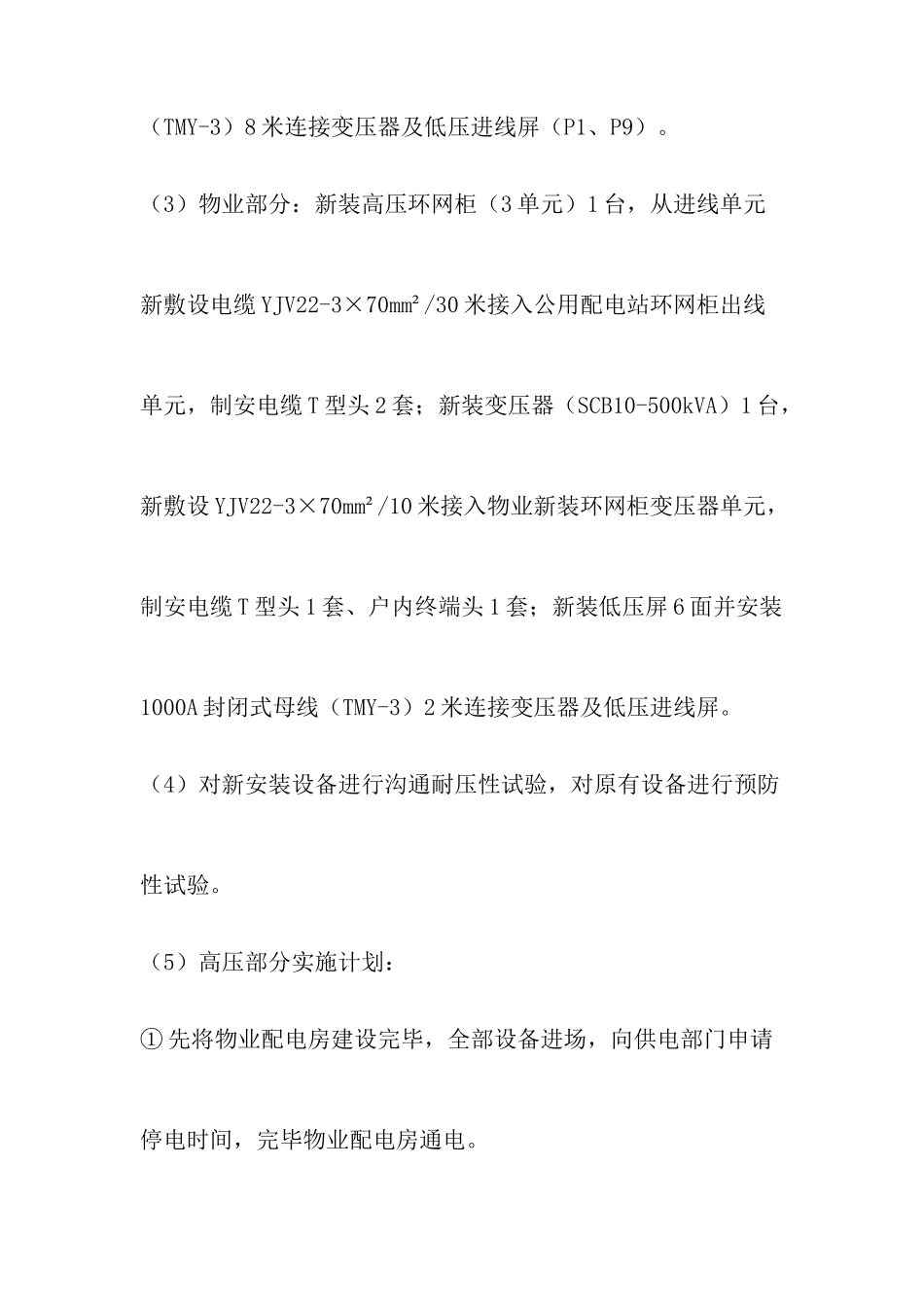

改建配电房及线路施工方案一、工程概况 1、高压部分：（1）拆除部分：拆除 10kV 新珠线南航大厦公用配电站内原有#3 变压器（SCB9-1000kVA）1 台，高压柜（RM6-144、RM6-140）2 台，低压屏（N1-N9、P1-P3）共 12 面，拆除密集型母线槽约 35 米，解开原有连接电缆及电缆头。（2）公用部分：新装高压环网柜（5 单元）1 台，利用原有#1、#2 变压器（SCB9-1000kVA）新敷设 YJV22-3×70mm²/各 15米分别接入新装环网柜变压器单元，制安 T 型电缆头 2 套，户内终端头 2 套，新装低压屏 9 面并安装 2025A 封闭式母线（TMY-3）8 米连接变压器及低压进线屏（P1、P9）。（3）物业部分：新装高压环网柜（3 单元）1 台，从进线单元新敷设电缆 YJV22-3×70mm²/30 米接入公用配电站环网柜出线单元，制安电缆 T 型头 2 套；新装变压器（SCB10-500kVA）1 台，新敷设 YJV22-3×70mm²/10 米接入物业新装环网柜变压器单元，制安电缆 T 型头 1 套、户内终端头 1 套；新装低压屏 6 面并安装1000A 封闭式母线（TMY-3）2 米连接变压器及低压进线屏。（4）对新安装设备进行沟通耐压性试验，对原有设备进行预防性试验。（5）高压部分实施计划：① 先将物业配电房建设完毕，全部设备进场，向供电部门申请停电时间，完毕物业配电房通电。② 因该小区原先以专用配电房供电，为节约停电时间，对小区内住户造成不便，需在公用电房低压电房内增长电源割接分接箱一台，临时把小区内全部顾客用电接入物业电房进行供电。将原有低压配电屏连接各个分接箱旳低压电缆改接入新建割接分接箱，其中部分低压电缆长度不够，需制作中间头，连接一段新旳低压电缆。③ 尽快完善公用配电房内全部土建施工，安排公用配电房设备进场，向供电部门申请停电时间，将公用配电房内全部设备验收通电。④ 分时段将小区内按各幢楼房逐一割接入公用配电房，进行供电。2、低压部分：（1）低压设备安装工程量：安装 630A 分接箱 1 台，400A 分接箱 23 台，1 位三相表箱 3 台，6 位单相表箱 34 台，9 位单相表箱 30 台；（2）低压屏出线工程量：① 公用配电房至北梯 5 层分接箱：新敷设电缆 ZB-YJV22-0.6/1kV-185mm2/98 米，制安 0.4kV 电缆头 2 套（桥架）；② 北梯 5 层分接箱至北梯 9 层分接箱：新敷设电缆 ZB-YJV22-0.6/1kV-185mm2/29 米，制安 0.4kV 电缆头 2 套（桥架）；③ 公用配电房至北梯 13 层分接箱：...
