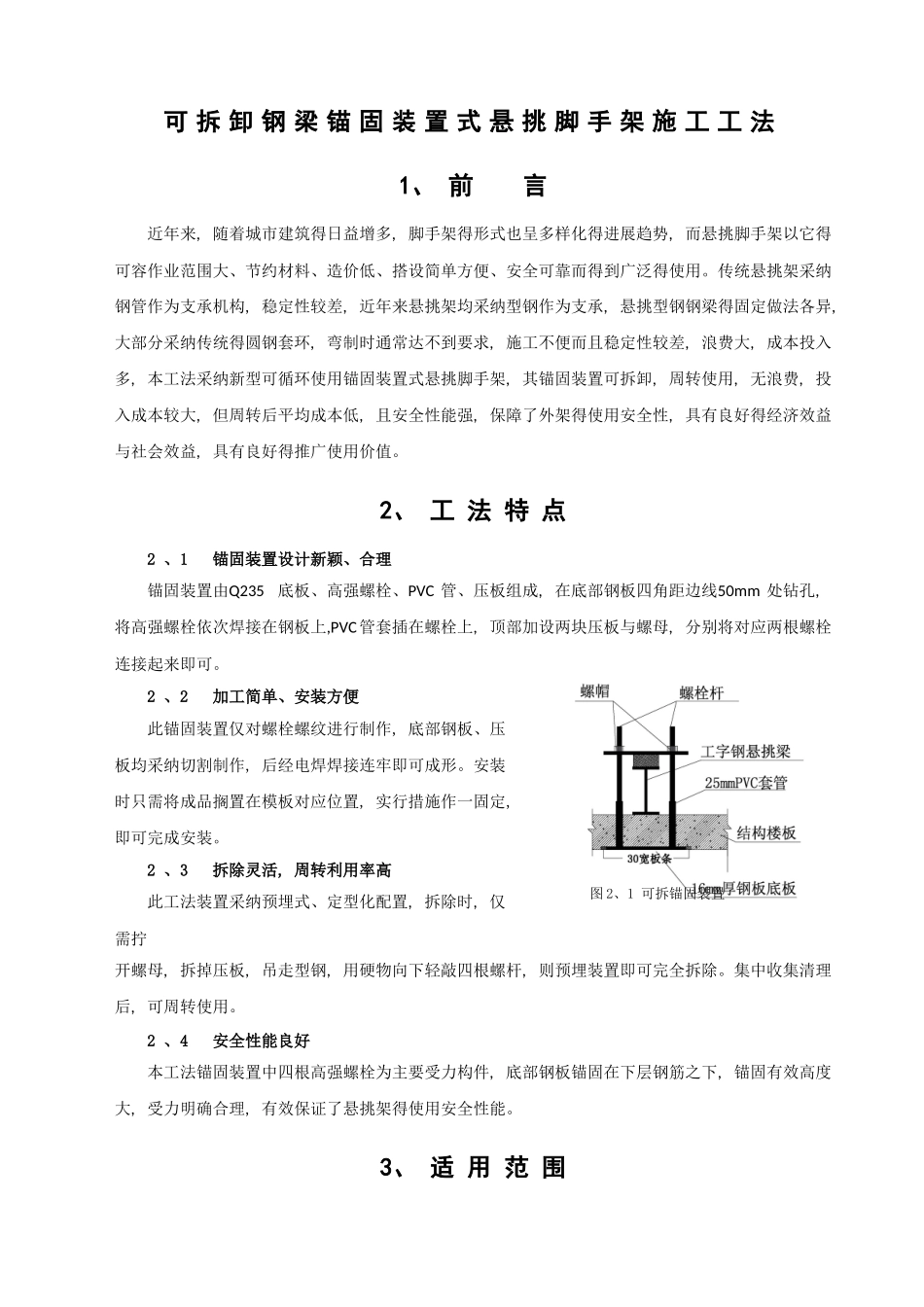

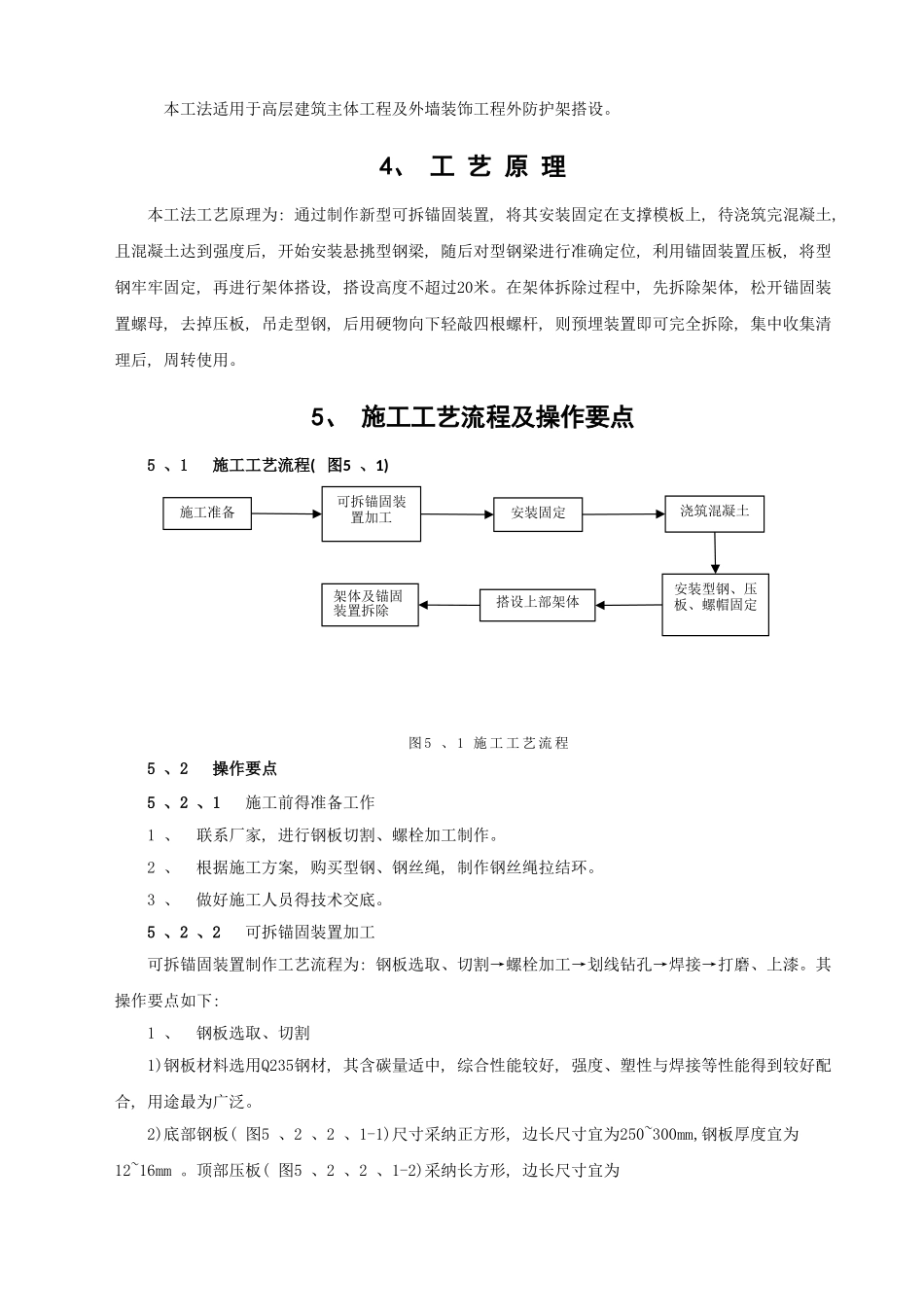

可 拆 卸 钢 梁 锚 固 装 置 式 悬 挑 脚 手 架 施 工 工 法1、 前 言近年来, 随着城市建筑得日益增多, 脚手架得形式也呈多样化得进展趋势, 而悬挑脚手架以它得可容作业范围大、节约材料、造价低、搭设简单方便、安全可靠而得到广泛得使用。传统悬挑架采纳钢管作为支承机构, 稳定性较差, 近年来悬挑架均采纳型钢作为支承, 悬挑型钢钢梁得固定做法各异,大部分采纳传统得圆钢套环, 弯制时通常达不到要求, 施工不便而且稳定性较差, 浪费大, 成本投入多, 本工法采纳新型可循环使用锚固装置式悬挑脚手架, 其锚固装置可拆卸, 周转使用, 无浪费, 投入成本较大, 但周转后平均成本低, 且安全性能强, 保障了外架得使用安全性, 具有良好得经济效益与社会效益, 具有良好得推广使用价值。2、 工 法 特 点2 、1 锚固装置设计新颖、合理锚固装置由Q235底板、高强螺栓、PVC 管、压板组成, 在底部钢板四角距边线50mm 处钻孔,将高强螺栓依次焊接在钢板上,PVC管套插在螺栓上, 顶部加设两块压板与螺母, 分别将对应两根螺栓连接起来即可。2 、2 加工简单、安装方便此锚固装置仅对螺栓螺纹进行制作, 底部钢板、压板均采纳切割制作, 后经电焊焊接连牢即可成形。安装时只需将成品搁置在模板对应位置, 实行措施作一固定,即可完成安装。2 、3 拆除灵活, 周转利用率高此工法装置采纳预埋式、定型化配置, 拆除时, 仅需拧开螺母, 拆掉压板, 吊走型钢, 用硬物向下轻敲四根螺杆, 则预埋装置即可完全拆除。集中收集清理后, 可周转使用。2 、4 安全性能良好本工法锚固装置中四根高强螺栓为主要受力构件, 底部钢板锚固在下层钢筋之下, 锚固有效高度大, 受力明确合理, 有效保证了悬挑架得使用安全性能。3、 适 用 范 围图 2、1 可拆锚固装置本工法适用于高层建筑主体工程及外墙装饰工程外防护架搭设。4、 工 艺 原 理本工法工艺原理为: 通过制作新型可拆锚固装置, 将其安装固定在支撑模板上, 待浇筑完混凝土,且混凝土达到强度后, 开始安装悬挑型钢梁, 随后对型钢梁进行准确定位, 利用锚固装置压板, 将型钢牢牢固定, 再进行架体搭设, 搭设高度不超过20米。在架体拆除过程中, 先拆除架体, 松开锚固装置螺母, 去掉压板, 吊走型钢, 后用硬物向下轻敲四根螺杆, 则预埋装置即可完全拆除, 集中收集清理后, 周转使用。5、 施工工艺流程及操作要点5 、1 施工工艺流程( 图5 、1)图 5...
