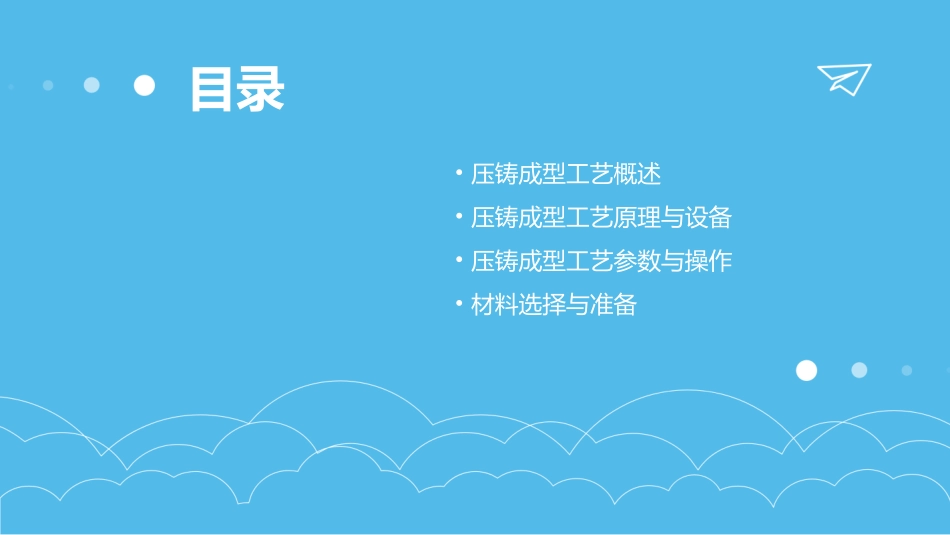

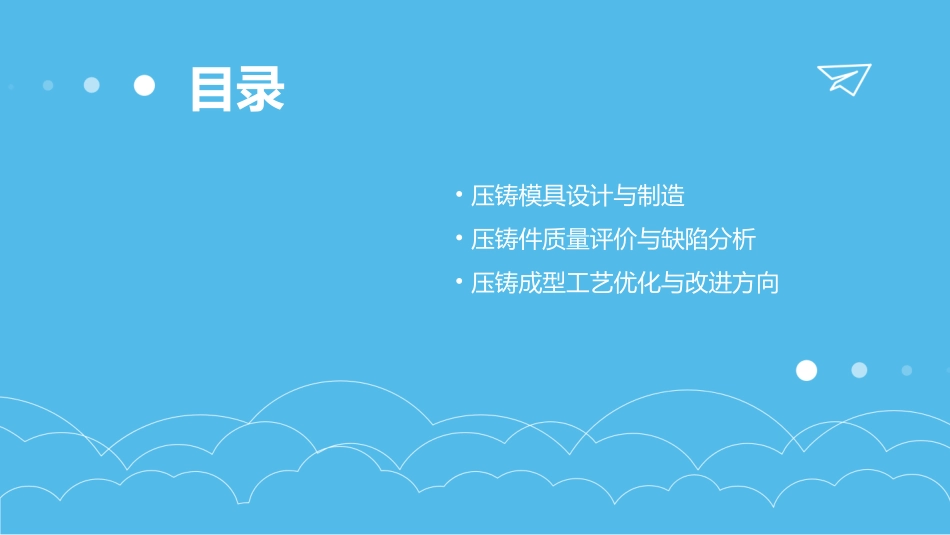

压铸成型工艺目录•压铸成型工艺概述•压铸成型工艺原理与设备•压铸成型工艺参数与操作•材料选择与准备目录•压铸模具设计与制造•压铸件质量评价与缺陷分析•压铸成型工艺优化与改进方向压铸成型工艺概述01定义与特点高效率生产周期短，适用于大批量生产。高精度压铸成型工艺能够实现较高的尺寸精度和表面光洁度。定义压铸成型是一种金属铸造工艺，通过高压将熔融金属注入金属模具中，快速冷却凝固后得到所需形状的零件或产品。优良力学性能压铸件具有优良的力学性能和耐磨性。广泛适应性可用于铸造各种合金，如铝合金、锌合金、铜合金等。压铸成型工艺的应用领域电子工业建筑五金散热器、外壳、连接器等。门窗五金、卫浴五金等。汽车工业家用电器其他领域发动机零件、车身结构件、传动系统零件等。洗衣机零件、电视机零件、空调零件等。航空航天、军事、医疗器械等。压铸成型工艺起源于19世纪末，随着工业革命的推进和金属加工技术的发展，逐渐成为一种重要的金属成型方法。20世纪中期以后，随着压铸机和模具制造技术的进步，压铸成型工艺得到了快速发展。发展历程目前，压铸成型工艺已经成为一种成熟的制造技术，广泛应用于各个领域。随着新材料、新工艺的不断涌现，压铸成型工艺也在不断发展和完善，向着更高精度、更高效率、更环保的方向发展。同时，随着数字化、智能化技术的应用，压铸成型工艺的自动化和智能化水平也在不断提高。现状发展历程及现状压铸成型工艺原理与设备02010203在压铸过程中，金属液在高压下快速充填模具型腔，确保金属液充分占据型腔并复制模具表面的细节。高压充填原理金属液在凝固过程中会产生收缩，压铸工艺通过控制压射压力和速度，以及模具温度等因素，实现对凝固收缩的补偿。凝固收缩补偿当金属液完全凝固后，通过开模机构将模具分型面打开，利用顶出机构将压铸件从模具中顶出。压铸件脱模压铸成型工艺原理热室压铸机主要用于锌、镁等低熔点合金的压铸。其压室直接浸在保温坩埚的金属液中，结构简单、紧凑、易于维护。冷室压铸机适用于铝、铜等高熔点合金的压铸。其压室与保温炉分开，通过给汤机将金属液浇入压室。冷室压铸机分为卧式和立式两种结构。压铸机主要部件包括合模机构、压射机构、液压系统、电气控制系统等。其中，合模机构用于实现模具的开合和锁紧；压射机构用于提供金属液的充填压力和速度；液压系统为压铸机提供动力；电气控制系统负责整个压铸过程的自动化控制。压铸机类型及结构模具冷却设备用于对模具进行冷却，以控制模具温度和延长模具使用寿命。取件机械手用于自动或半自动地从模具中取出压铸件，提高生产效率。喷涂设备用于在压铸前对模具型腔进行喷涂，以防止粘模和提高铸件表面质量。熔化设备用于将金属原料熔化并保温，如电阻炉、感应炉等。给汤机用于将金属液从保温炉中取出并浇入压铸机的压室中。辅助设备与工具压铸成型工艺参数与操作03压射力01压射力的大小需根据压铸件的结构、壁厚、合金种类和压铸机类型等因素来确定。压射力不足会导致压铸件表面粗糙、轮廓不清；压射力过大则可能损坏模具或设备。压射速度02压射速度的选择对压铸件质量有很大影响。速度过低会使压铸件表面冷隔、流痕等缺陷；速度过高则可能导致压铸件粘模、飞边等问题。增压压力和时间03在压铸过程中，适当的增压压力和时间有助于补偿合金的凝固收缩，提高压铸件的致密度和强度。增压压力和时间需根据合金种类、压铸件结构和壁厚等因素来设定。压力参数设定合金温度合金温度过高会导致压铸件粘模、缩孔等缺陷；温度过低则可能使压铸件产生冷隔、裂纹等问题。因此，合金温度需控制在合适的范围内。模具温度模具温度对压铸件质量也有很大影响。温度过高会使压铸件表面粗糙、轮廓不清；温度过低则可能导致压铸件开裂或产生应力。模具温度需根据合金种类和压铸件结构等因素来调整。压室温度压室温度过高会使压铸件产生粘模现象，影响脱模；温度过低则可能导致合金流动性差，使压铸件产生冷隔等缺陷。压室温度需控制在合适的范围内，以保证合金的流动性和压铸件的质量。温度控制要点操作步骤1.检查压铸机、模具和合金材料是否符合生产要求。2.设定...
