施工供电及供水、排水布置VIP专享

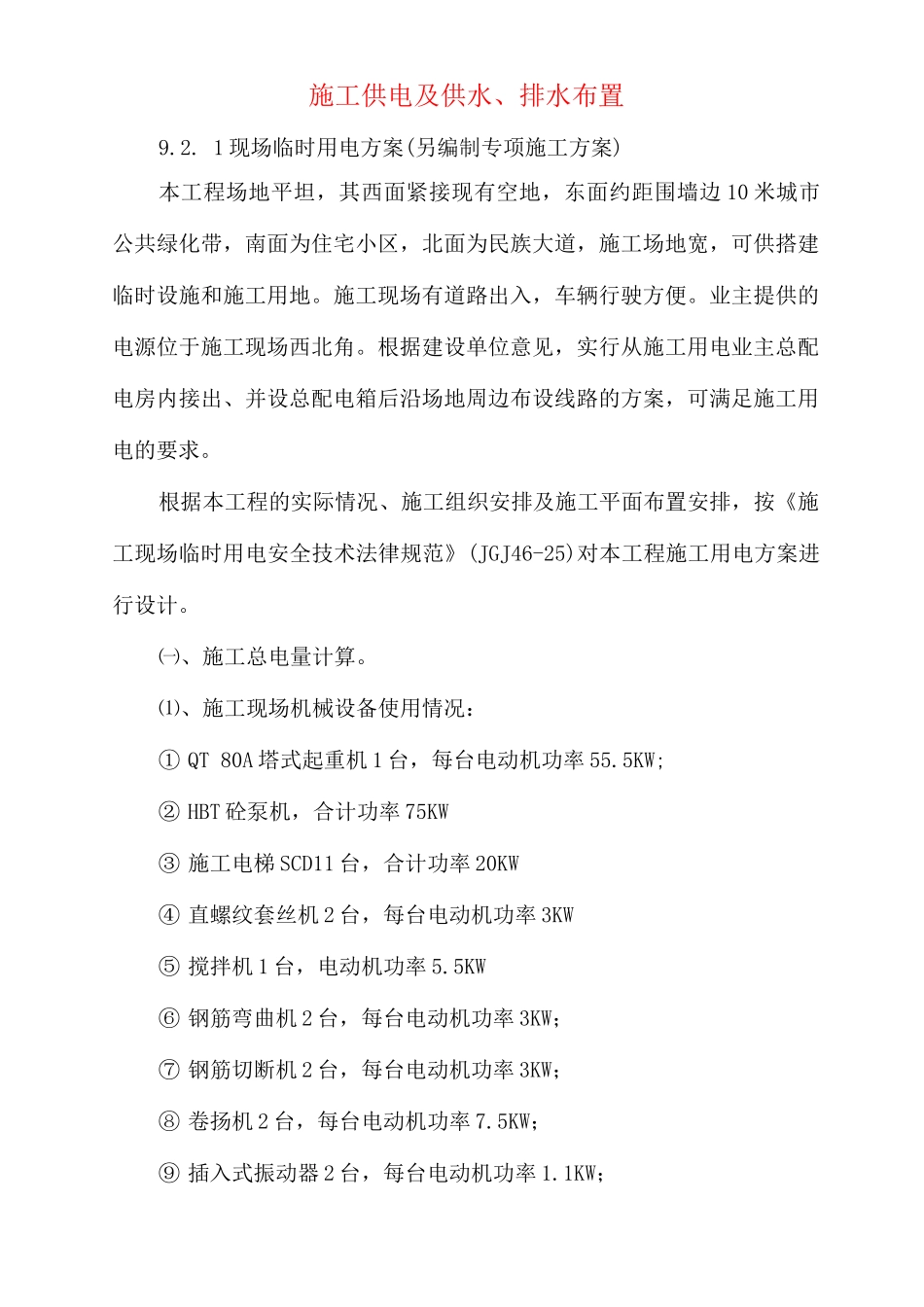

施工供电及供水、排水布置9.2. 1 现场临时用电方案(另编制专项施工方案)本工程场地平坦，其西面紧接现有空地，东面约距围墙边 10 米城市公共绿化带，南面为住宅小区，北面为民族大道，施工场地宽，可供搭建临时设施和施工用地。施工现场有道路出入，车辆行驶方便。业主提供的电源位于施工现场西北角。根据建设单位意见，实行从施工用电业主总配电房内接出、并设总配电箱后沿场地周边布设线路的方案，可满足施工用电的要求。根据本工程的实际情况、施工组织安排及施工平面布置安排，按《施工现场临时用电安全技术法律规范》(JGJ46-25)对本工程施工用电方案进行设计。㈠、施工总电量计算。⑴、施工现场机械设备使用情况：① QT 80A 塔式起重机 1 台，每台电动机功率 55.5KW;② HBT 砼泵机，合计功率 75KW③ 施工电梯 SCD11 台，合计功率 20KW④ 直螺纹套丝机 2 台，每台电动机功率 3KW⑤ 搅拌机 1 台，电动机功率 5.5KW⑥ 钢筋弯曲机 2 台，每台电动机功率 3KW；⑦ 钢筋切断机 2 台，每台电动机功率 3KW；⑧ 卷扬机 2 台，每台电动机功率 7.5KW；⑨ 插入式振动器 2 台，每台电动机功率 1.1KW；⑩ 平板式振动器 2 台，每台电动机功率 1. 1KW;@木工圆盘锯 4 台，每台电动机功率 3KW;©钢筋对焊机 1 台，每台功率 1KVA;臼电焊机 3 台，每台功率 23. 4KVA;@室内外照明，合计功率 10. 5KW;⑵、总负荷计算，选择变压器① 、现场所有设备电动机的总功率Pl=55. 5 x 1 + 75+20+3 x2 + 5. 5xl + 2x3 + 2x3 + 7. 5x1 + 1. 1x 2 + 1. 1 x 2 + 3 x 4=197. 9 (KW)② 、现场所有电焊机的总功率P2=75 + 3 x 23. 4=145. 2 (KVA)③ 、现场照明用电的总功率P3=10. 5 (KW)④ 、计算现场供电设备总需要容量取电动机需要系数 Kl=0. 6,电动机平均功率因素 cos6=0. 75 电焊机需要系数 K2=0. 6,照明用电需用系数 K3=l。则供电设备总需要容量为：P=l. 10 ( KIPl/cos(I)+ K2P2 + K3P3 )=1. 10 x ( 0. 6 x 197. 9/0. 75 + 0. 6 x 145. 2 + 1 x 10. 5 )=255. 94 (KVA)变压器容量计算公式如下:cos^其中 P0 ——变压器容量(kVA)；1.05 功率损失系数；cos© 用电设备功率因素，一般建筑施工场地取0.75。经过计算得到 P0 = 1.4 x 225.94 = 316.3kVA。㈡、导线的选择⑴、按导线的允许电流选择I 总=£KP/ (V3 U 线 cos ...
