施工升降机安装在车库顶板方案

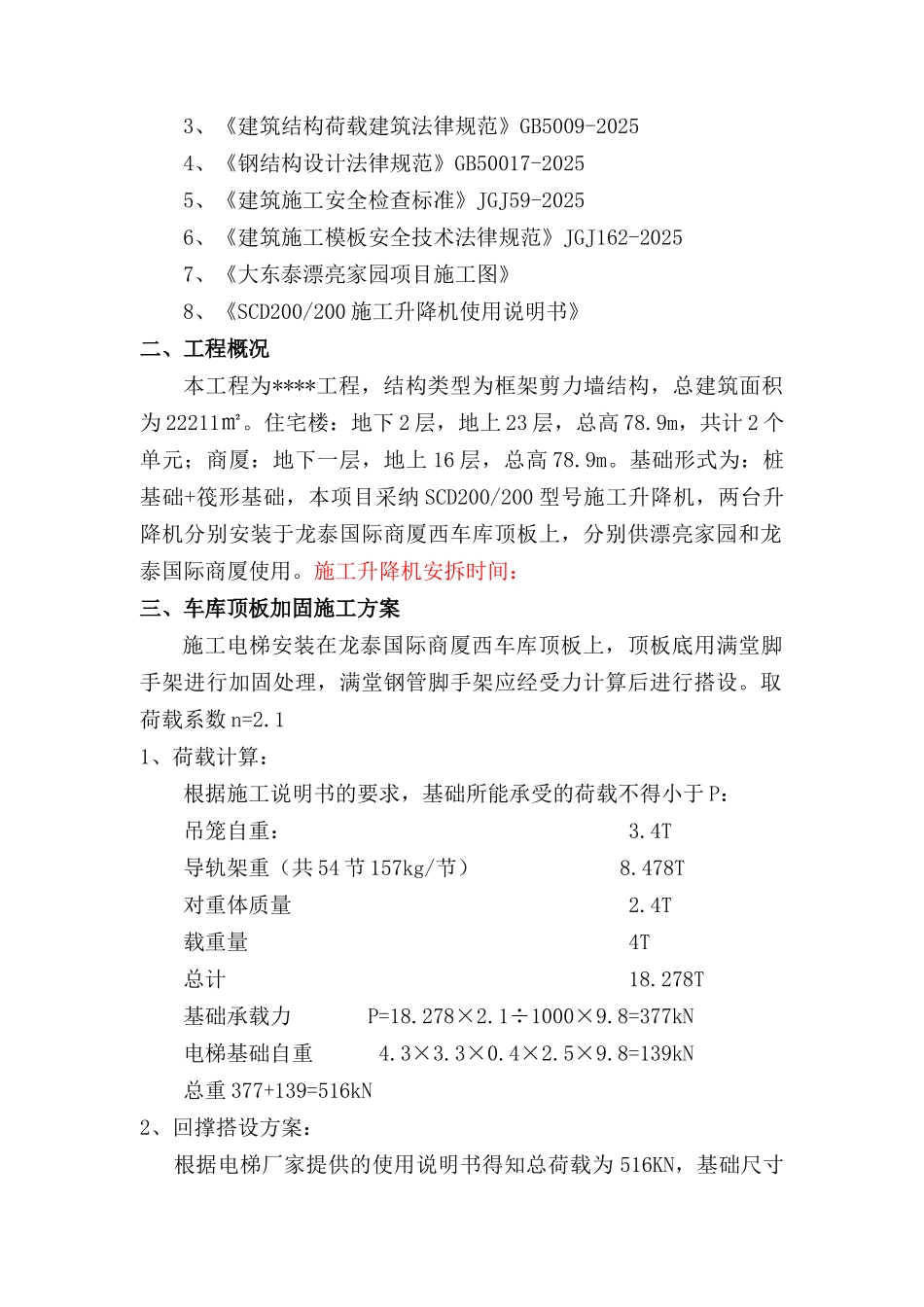

目 录一、编制依据二、工程概况三、车库顶板加固施工方案1、荷载计算2、回撑搭设方案四、计算书五、架体搭设、拆除安全措施一丶编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20252、《建筑地基基础设计法律规范》GB50007-20253、《建筑结构荷载建筑法律规范》GB5009-20254、《钢结构设计法律规范》GB50017-20255、《建筑施工安全检查标准》JGJ59-20256、《建筑施工模板安全技术法律规范》JGJ162-20257、《大东泰漂亮家园项目施工图》8、《SCD200/200 施工升降机使用说明书》二、工程概况本工程为****工程，结构类型为框架剪力墙结构，总建筑面积为 22211㎡。住宅楼：地下 2 层，地上 23 层，总高 78.9m，共计 2 个单元；商厦：地下一层，地上 16 层，总高 78.9m。基础形式为：桩基础+筏形基础，本项目采纳 SCD200/200 型号施工升降机，两台升降机分别安装于龙泰国际商厦西车库顶板上，分别供漂亮家园和龙泰国际商厦使用。施工升降机安拆时间：三、车库顶板加固施工方案施工电梯安装在龙泰国际商厦西车库顶板上，顶板底用满堂脚手架进行加固处理，满堂钢管脚手架应经受力计算后进行搭设。取荷载系数 n=2.11、荷载计算：根据施工说明书的要求，基础所能承受的荷载不得小于 P：吊笼自重： 3.4T导轨架重（共 54 节 157kg/节） 8.478T 对重体质量 2.4T载重量 4T总计 18.278T基础承载力 P=18.278×2.1÷1000×9.8=377kN电梯基础自重 4.3×3.3×0.4×2.5×9.8=139kN总重 377+139=516kN2、回撑搭设方案： 根据电梯厂家提供的使用说明书得知总荷载为 516KN，基础尺寸为 4300×3300mm。计算时根据施工电梯基础底部面积 45°应力扩散，顶板厚度为 250mm，实际计算受力面积取 4800×3800mm，因此加固范围应不小于 4800×3800mm，现取 5000×4000mm 范围进行加固，由此地下室顶板承担的总荷载为 25.8KN/㎡，此荷载由在施工升降机基础下的顶板下面设置的满堂钢管支撑架承受，钢管支撑采纳螺栓U 型顶托垫木方与顶板顶紧，按立杆纵向间距 1000mm，立杆横向间距 500mm，高度方向步距 h=1500mm 加设水平方向拉杆。做法见下图：四、计算书1、工程参数（1）基本参数立柱横向间距或排距 la(m):0.5；立杆纵向间距 lb(m):1；脚手架步距 h(m)：1.5；脚手架搭设高度 H(m)：4；立杆上端伸出至模板支撑点的长度 a(m):0.2；平台底钢管间距离(m)：0.25；钢管类型(mm):φ48.3×3.6；（2）荷载参数脚手板自重...
