施工工艺流程

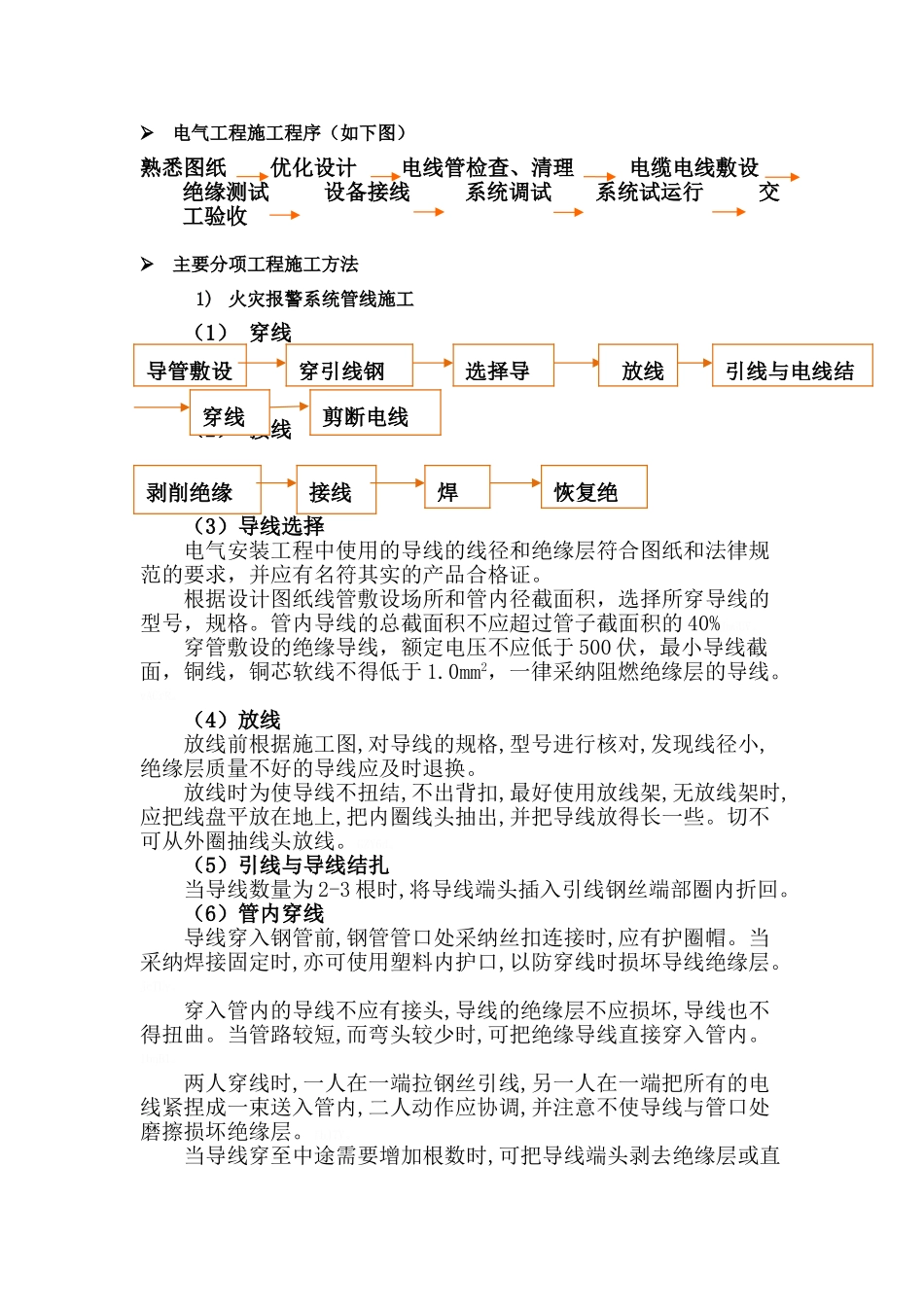

电气工程施工程序（如下图）熟悉图纸 优化设计 电线管检查、清理 电缆电线敷设 绝缘测试 设备接线 系统调试 系统试运行 交工验收 主要分项工程施工方法1) 火灾报警系统管线施工（1） 穿线（2） 接线（3）导线选择电气安装工程中使用的导线的线径和绝缘层符合图纸和法律规范的要求，并应有名符其实的产品合格证。根据设计图纸线管敷设场所和管内径截面积，选择所穿导线的型号，规格。管内导线的总截面积不应超过管子截面积的 40%JmGUV。穿管敷设的绝缘导线，额定电压不应低于 500 伏，最小导线截面，铜线，铜芯软线不得低于 1.0mm2，一律采纳阻燃绝缘层的导线。vACrR。（4）放线放线前根据施工图,对导线的规格,型号进行核对,发现线径小,绝缘层质量不好的导线应及时退换。放线时为使导线不扭结,不出背扣,最好使用放线架,无放线架时,应把线盘平放在地上,把内圈线头抽出,并把导线放得长一些。切不可从外圈抽线头放线。GZY6d。（5）引线与导线结扎当导线数量为 2-3 根时,将导线端头插入引线钢丝端部圈内折回。（6）管内穿线导线穿入钢管前,钢管管口处采纳丝扣连接时,应有护圈帽。当采纳焊接固定时,亦可使用塑料内护口,以防穿线时损坏导线绝缘层。jcTUv。穿入管内的导线不应有接头,导线的绝缘层不应损坏,导线也不得扭曲。当管路较短,而弯头较少时,可把绝缘导线直接穿入管内。lbnB1。两人穿线时,一人在一端拉钢丝引线,另一人在一端把所有的电线紧捏成一束送入管内,二人动作应协调,并注意不使导线与管口处磨擦损坏绝缘层。fhJ7V。当导线穿至中途需要增加根数时,可把导线端头剥去绝缘层或直导管敷设穿引线钢选择导放线引线与电线结穿线剪断电线剥削绝缘层接线焊恢复绝接缠绕在其它电线上,继续向管内拉。2) 火灾报警系统金属线槽配线（1） 施工程序金属线槽配线一般适用于正常环境的室内场所明敷，有严重腐蚀的场所不应采纳金属线槽。（2）线槽的穿墙做法金属线槽在通过墙体或楼板处，应在土建工程主体施工中，配合土建预留孔洞，金属线槽不得在穿过墙壁或楼板处进行连接，也不应将穿过墙壁或楼板的线槽与墙或楼板上的孔洞一连抹死，金属线槽在穿过建筑物变形缝处应有补偿装置，线槽本身应断开，线槽用内连接板搭接，不需固定死。nIsRt。（3） 金属线槽的接地 金属线槽的所有非导电部分的铁件均应相互连接，使之线槽本身有良好的电气连续性，线槽在变形缝补偿装置处应用导线搭接，使之成为一连续导体，金属线槽应至少有两处与接地...
