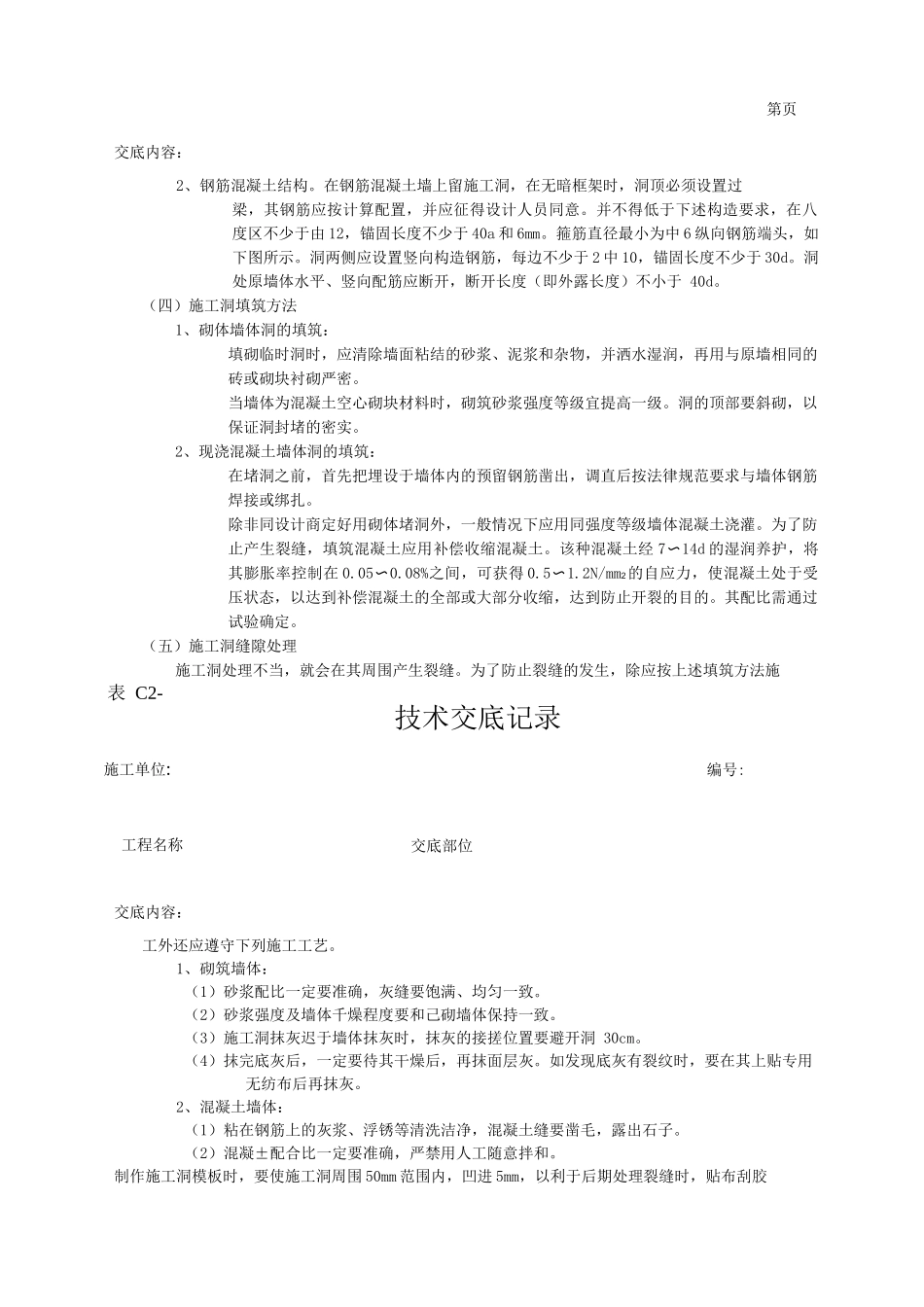

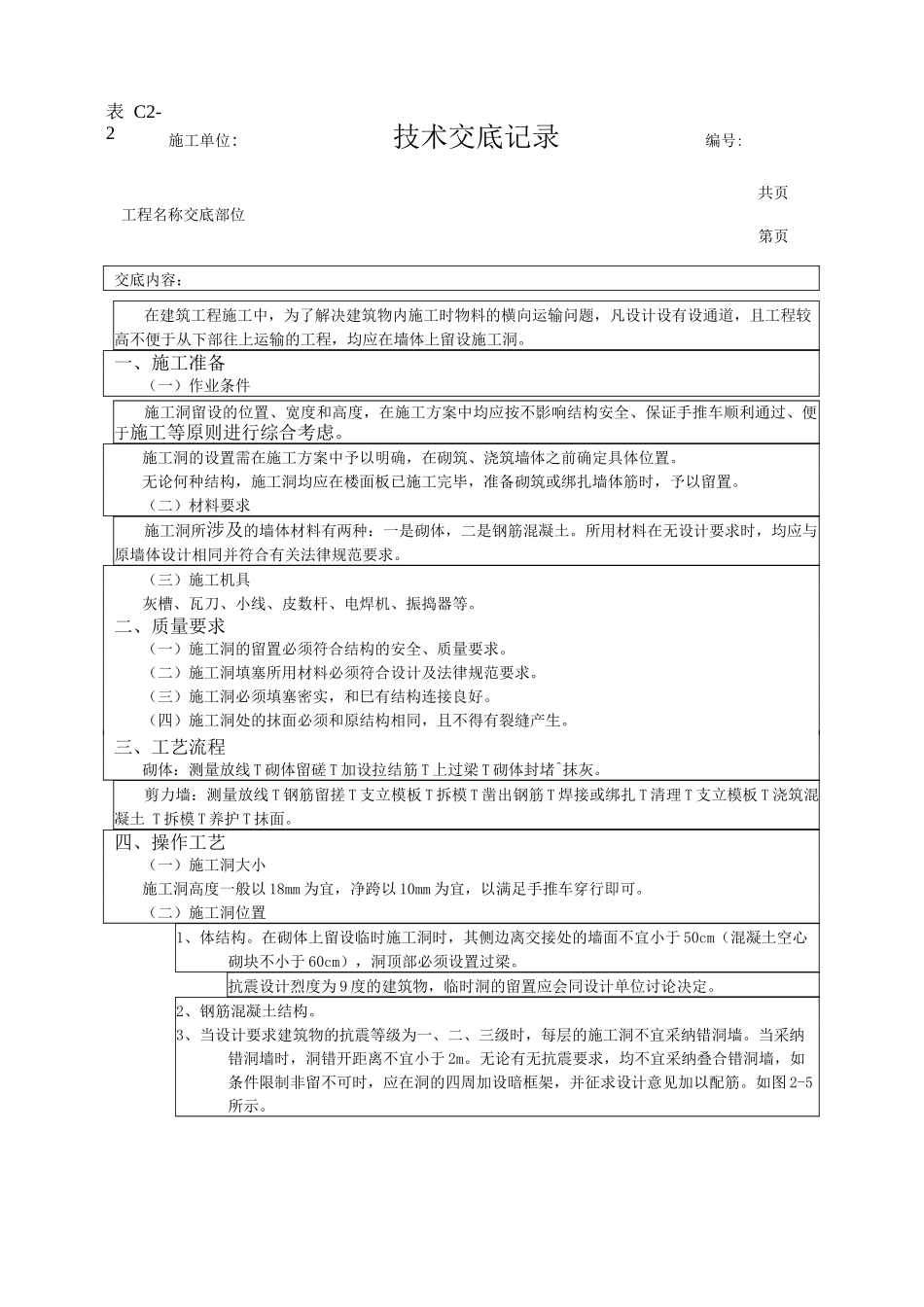

施工单位:共页工程名称交底部位第页交底内容:在建筑工程施工中,为了解决建筑物内施工时物料的横向运输问题,凡设计设有设通道,且工程较高不便于从下部往上运输的工程,均应在墙体上留设施工洞。一、施工准备(一)作业条件施工洞留设的位置、宽度和高度,在施工方案中均应按不影响结构安全、保证手推车顺利通过、便于施工等原则进行综合考虑。施工洞的设置需在施工方案中予以明确,在砌筑、浇筑墙体之前确定具体位置。无论何种结构,施工洞均应在楼面板已施工完毕,准备砌筑或绑扎墙体筋时,予以留置。(二)材料要求施工洞所涉及的墙体材料有两种:一是砌体,二是钢筋混凝土。所用材料在无设计要求时,均应与原墙体设计相同并符合有关法律规范要求。(三)施工机具灰槽、瓦刀、小线、皮数杆、电焊机、振捣器等。二、质量要求(一)施工洞的留置必须符合结构的安全、质量要求。(二)施工洞填塞所用材料必须符合设计及法律规范要求。(三)施工洞必须填塞密实,和巳有结构连接良好。(四)施工洞处的抹面必须和原结构相同,且不得有裂缝产生。三、工艺流程砌体:测量放线 T 砌体留磋 T 加设拉结筋 T 上过梁 T 砌体封堵^抹灰。剪力墙:测量放线 T 钢筋留搓 T 支立模板 T 拆模 T 凿出钢筋 T 焊接或绑扎 T 清理 T 支立模板 T 浇筑混凝土 T 拆模 T 养护 T 抹面。四、操作工艺(一)施工洞大小施工洞高度一般以 18mm 为宜,净跨以 10mm 为宜,以满足手推车穿行即可。(二)施工洞位置1、体结构。在砌体上留设临时施工洞时,其侧边离交接处的墙面不宜小于 50cm(混凝土空心砌块不小于 60cm),洞顶部必须设置过梁。抗震设计烈度为 9 度的建筑物,临时洞的留置应会同设计单位讨论决定。2、钢筋混凝土结构。3、当设计要求建筑物的抗震等级为一、二、三级时,每层的施工洞不宜采纳错洞墙。当采纳错洞墙时,洞错开距离不宜小于 2m。无论有无抗震要求,均不宜采纳叠合错洞墙,如条件限制非留不可时,应在洞的四周加设暗框架,并征求设计意见加以配筋。如图 2-5所示。编号:表 C2-2技术交底记录施工单位:共页工程名称交底部位第页交底内容:d 错洞墙(三)施工洞构造要求1、 砌体结构。(1)在砌体上留施工洞时,洞顶部必须设置过梁。洞构造如下:①烧结普通粘土砖墙:洞两侧须留成直搓,但必须做成凸搓,并加设拉结筋,拉结筋的数量为每 120mm 墙厚放置 l 根直径 6mm 的钢筋,间距沿墙高不得超过 5mm,埋...
