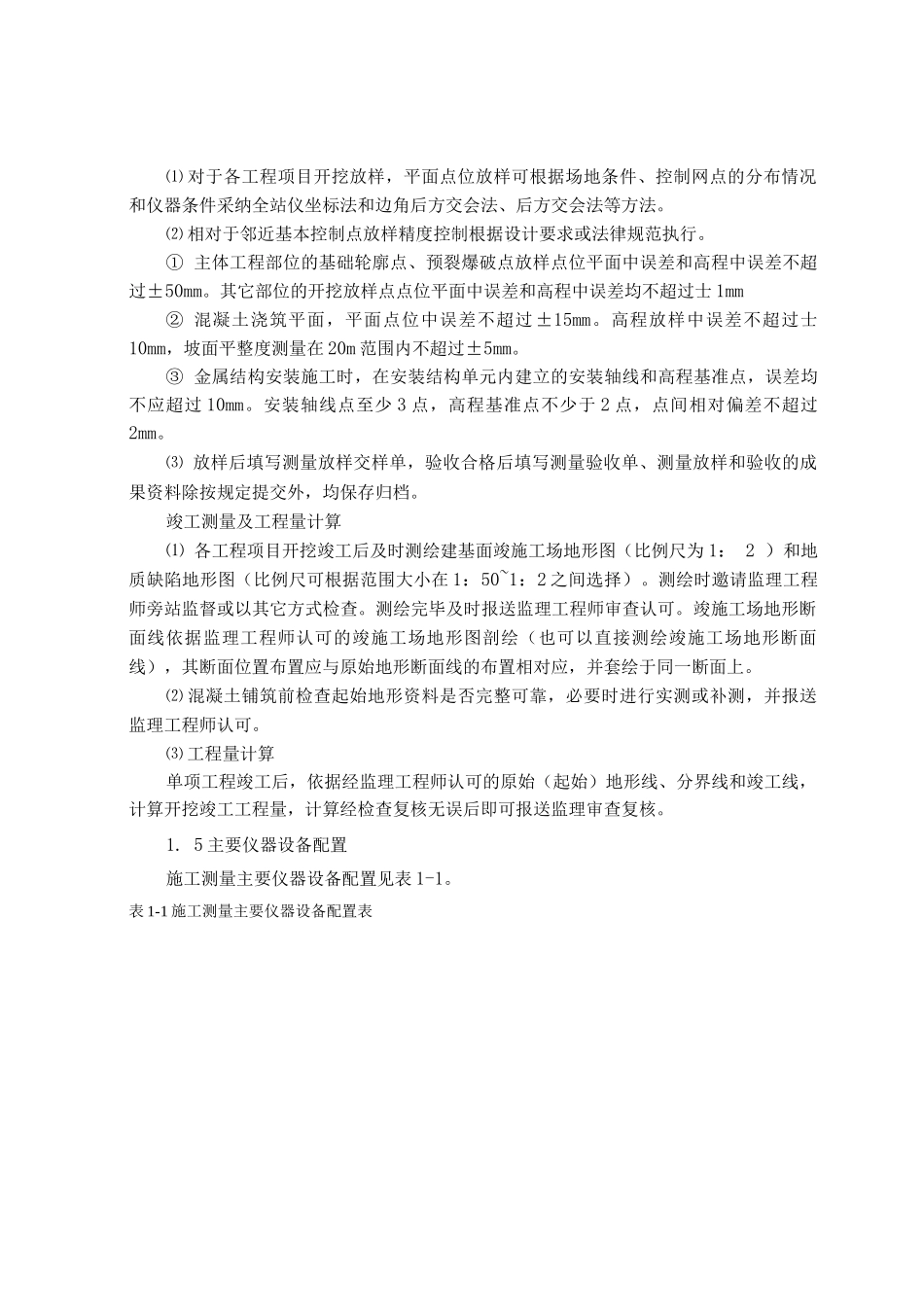

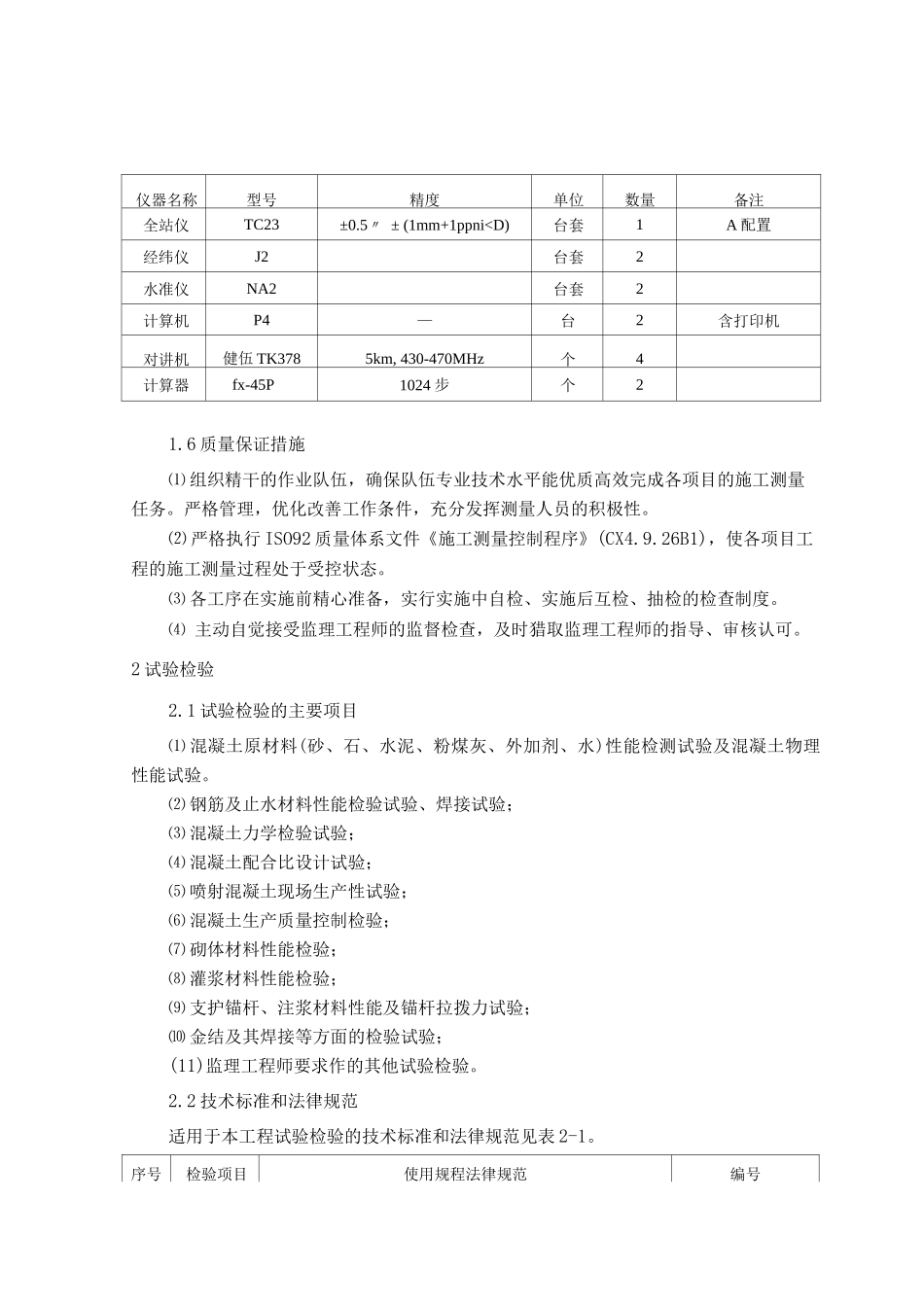

施工测量和试验检验1 施工测量1.1 施工测量范围C1 包施工测量的范围为：⑴ 导流洞工程的开挖、混凝土施工测量；⑵ 基础处理、浆砌石砌筑、排水及边坡支护施工测量；⑶ 金属结构安装施工测量；⑷ 其它附属及临时工程项目的施工测量。1.2 技术标准和法律规范施工测量执行的技术标准和法律规范为：⑴GB/T 17942-20《国家三角测量法律规范》⑵GB 12897-91《国家一、二等水准测量法律规范》⑶GB 12898-91《国家三、四等水准测量法律规范》⑷SL 52-93《水利水电工程施工测量法律规范》1.3 测量控制网根据业主提供的首级平面施工控制网和高程控制网，结合工程施工测量的需要，在施工区域布设施工测量加密控制网。加密网等级为三等，控制网点埋设钢筋混凝土标墩。外业观测和内业计算均按相应等级的技术要求执行。1.4 测量施工施工区原始地形测绘根据本合同工程的施工范围，在各项工程施工开工前，按法律规范实测原始地形图，测绘比例尺选择为 1:5。⑴ 测量前及时通知监理工程师，以便监理工程师安排旁站监督或其它检查方式。原始地形图测绘完毕后及时报送监理工程师审查认可。⑵ 原始地形图经监理工程师认可后，及时绘制原始横断面图，横断面的布置依照设计图的布设方式在设计断面间加密布置。断面中心桩间距按工程结构特征和地形变化情况在 5m ~ 20m 之间选择。⑶ 实测原始地形线剖绘完成后，再依据业主提供的原始地形图剖绘出相应的勘测原始地形线，对两条地形线进行仔细分析比对，并将比对计算的结果及时报送监理工程师审查。1. 4. 2 施工测量放样⑴ 对于各工程项目开挖放样，平面点位放样可根据场地条件、控制网点的分布情况和仪器条件采纳全站仪坐标法和边角后方交会法、后方交会法等方法。⑵ 相对于邻近基本控制点放样精度控制根据设计要求或法律规范执行。① 主体工程部位的基础轮廓点、预裂爆破点放样点位平面中误差和高程中误差不超过±50mm。其它部位的开挖放样点点位平面中误差和高程中误差均不超过士 1mm② 混凝土浇筑平面，平面点位中误差不超过±15mm。高程放样中误差不超过士10mm，坡面平整度测量在 20m 范围内不超过±5mm。③ 金属结构安装施工时，在安装结构单元内建立的安装轴线和高程基准点，误差均不应超过 10mm。安装轴线点至少 3 点，高程基准点不少于 2 点，点间相对偏差不超过2mm。⑶ 放样后填写测量放样交样单，验收合格后填写测量验收单、测量放样和验收的成果资料除按规定提交外，均保...
