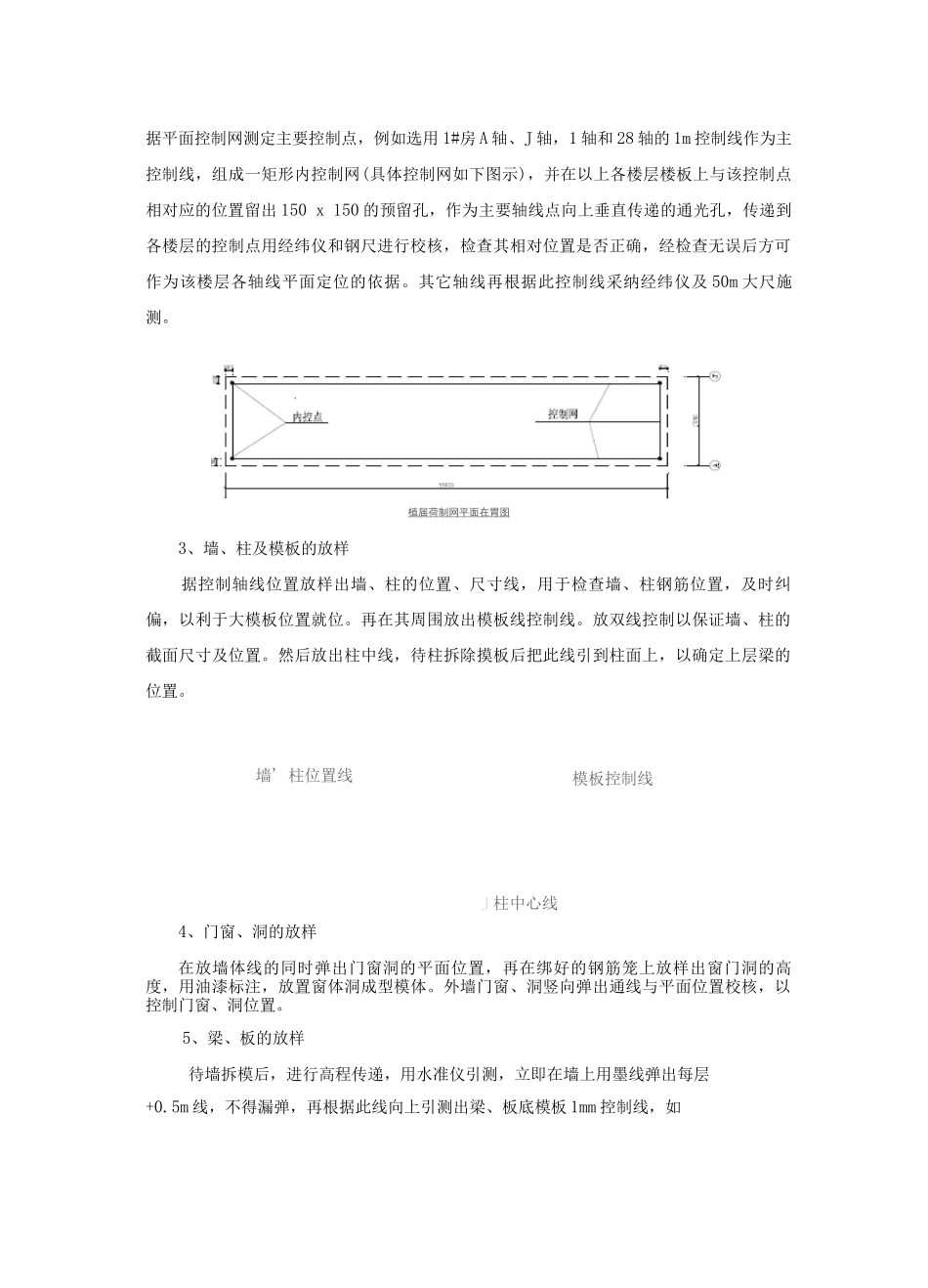

施工测量控制一、施工测量前的准备工作1）熟悉图纸，全面了解建筑物的平、立、剖面的形状和尺寸、构造，并复核图纸各部位尺寸，它是整过施工放线过程的依据。2）仔细学习，领悟施工组织设计，全盘掌握施工段的划分，施工先后次序、进度安排和施工现场的临时设施位置。3）测量人员的组织及测量器具的准备选用全站仪 1 台、J2 激光经纬仪 2 台、垂准仪一台，精密水准仪 2 台、激光水平仪 2台，50m 钢卷尺 8 把，配 6 名经验丰富的专职测量员，由施工负责人牵头成立一个测量小组，分工协作来完成本工程施工全过程的测量放线工作。二、测量控制网的建立根据地形特点，拟定建筑施工控制网为方格网，采纳直角坐标法或极坐标法测量。根据建设单位提供的坐标控制点为测量放线依据，结合施工图进行施工测量定位放线，确定出测量控制主轴线。甲方所提供的坐标点及水准点设置在施工场地内。根据设计对本工程平面座标和高程的要求，准确地将建筑物的轴线与标高反映在施工过程中，严格按工程测量法律规范要求，进行控制点的加密和放样工作。三、主轴线的定位与放线1、基础施工时主要轴线的定位与放线基础垫层施工时，依据就近原则将方格网中的控制轴线用经纬仪投至基坑、基槽的施工区域内，基坑轴线即从附近的控制轴线通过钢尺丈量。控制轴线的标定在施工前期采纳50 x1 x10mm 木桩钉设，当一部分垫层施工完后可直接在垫层上弹墨线及标红三角。木桩钉设的控制轴线，每次使用前必须拉线校核木桩有无移动。垫层施工完后地面上的方格控制网必须全部引测到基坑内以便检查底板边线和基坑的轴线位置。2、地上结构施工时轴线的定位与放线本工程±).以上轴线控制均采纳内控法，在浇筑到±).m 层时，在±).m 楼层面上根据平面控制网测定主要控制点，例如选用 1#房 A 轴、J 轴，1 轴和 28 轴的 1m 控制线作为主控制线，组成一矩形内控制网(具体控制网如下图示)，并在以上各楼层楼板上与该控制点相对应的位置留出 150 x 150 的预留孔，作为主要轴线点向上垂直传递的通光孔，传递到各楼层的控制点用经纬仪和钢尺进行校核，检查其相对位置是否正确，经检查无误后方可作为该楼层各轴线平面定位的依据。其它轴线再根据此控制线采纳经纬仪及 50m 大尺施测。3、墙、柱及模板的放样据控制轴线位置放样出墙、柱的位置、尺寸线，用于检查墙、柱钢筋位置，及时纠偏，以利于大模板位置就位。再在其周围放出模板线控制线。放双线控制以保证墙、柱的截面...
