施工测量方案4

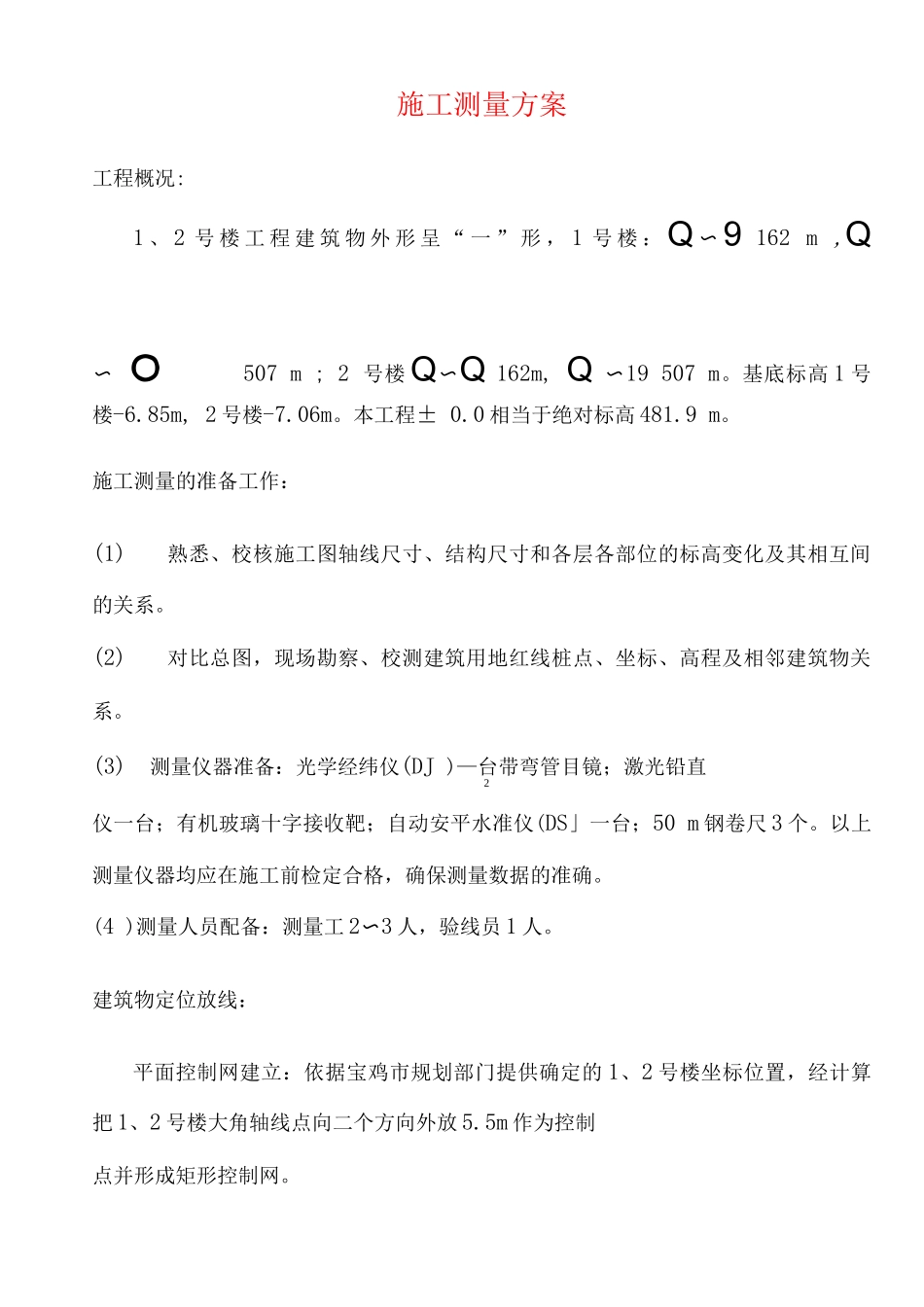

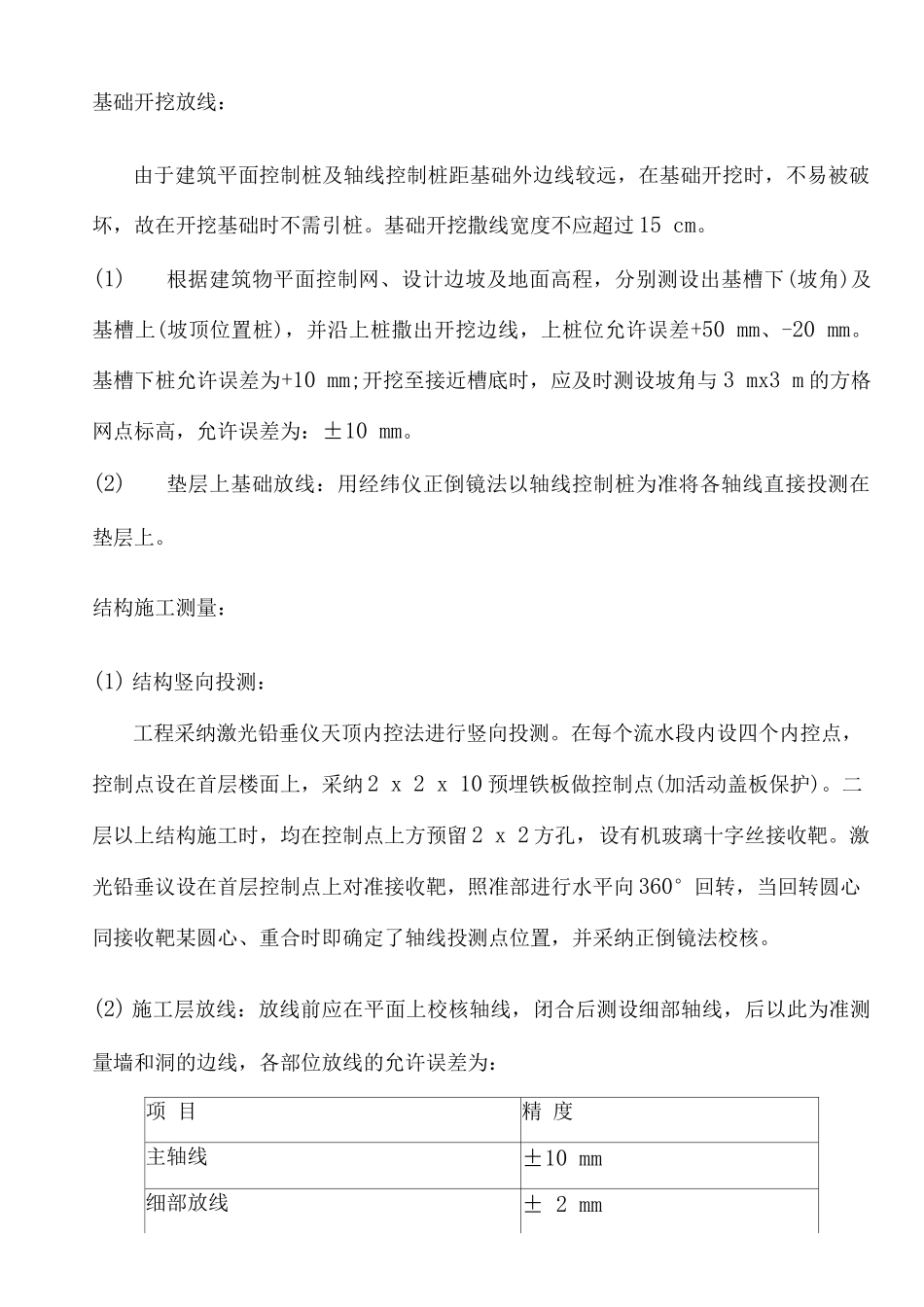

施工测量方案工程概况:1 、 2 号 楼 工 程 建 筑 物 外 形 呈 “ 一 ” 形 ， 1 号 楼 ：Q 〜9 162 m ,Q 〜。507 m ; 2 号楼Q〜Q 162m, Q 〜19 507 m。基底标高 1 号楼-6.85m, 2 号楼-7.06m。本工程± 0.0 相当于绝对标高 481.9 m。施工测量的准备工作：(1)熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。(2)对比总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。(3)测量仪器准备：光学经纬仪(DJ )—台带弯管目镜；激光铅直2仪一台；有机玻璃十字接收靶；自动安平水准仪(DS」一台；50 m 钢卷尺 3 个。以上测量仪器均应在施工前检定合格，确保测量数据的准确。(4 )测量人员配备：测量工 2〜3 人，验线员 1 人。建筑物定位放线：平面控制网建立：依据宝鸡市规划部门提供确定的 1、2 号楼坐标位置，经计算把 1、2 号楼大角轴线点向二个方向外放 5.5m 作为控制点并形成矩形控制网。基础开挖放线：由于建筑平面控制桩及轴线控制桩距基础外边线较远，在基础开挖时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应超过 15 cm。(1)根据建筑物平面控制网、设计边坡及地面高程，分别测设出基槽下(坡角)及基槽上(坡顶位置桩)，并沿上桩撒出开挖边线，上桩位允许误差+50 mm、-20 mm。基槽下桩允许误差为+10 mm;开挖至接近槽底时，应及时测设坡角与 3 mx3 m 的方格网点标高，允许误差为：±10 mm。(2)垫层上基础放线：用经纬仪正倒镜法以轴线控制桩为准将各轴线直接投测在垫层上。结构施工测量：(1) 结构竖向投测：工程采纳激光铅垂仪天顶内控法进行竖向投测。在每个流水段内设四个内控点，控制点设在首层楼面上，采纳 2 x 2 x 10 预埋铁板做控制点(加活动盖板保护)。二层以上结构施工时，均在控制点上方预留 2 x 2 方孔，设有机玻璃十字丝接收靶。激光铅垂议设在首层控制点上对准接收靶，照准部进行水平向 360°回转，当回转圆心同接收靶某圆心、重合时即确定了轴线投测点位置，并采纳正倒镜法校核。(2) 施工层放线：放线前应在平面上校核轴线，闭合后测设细部轴线，后以此为准测量墙和洞的边线，各部位放线的允许误差为：项 目精 度主轴线±10 mm细部放线± 2 mm墙边线+3 mm门窗洞线+3 mm(3) 高程的竖向传递：工程结构施工时，划分为三个流水段，设六个标高传递点分别向上进行传递，以保证在各流水...
