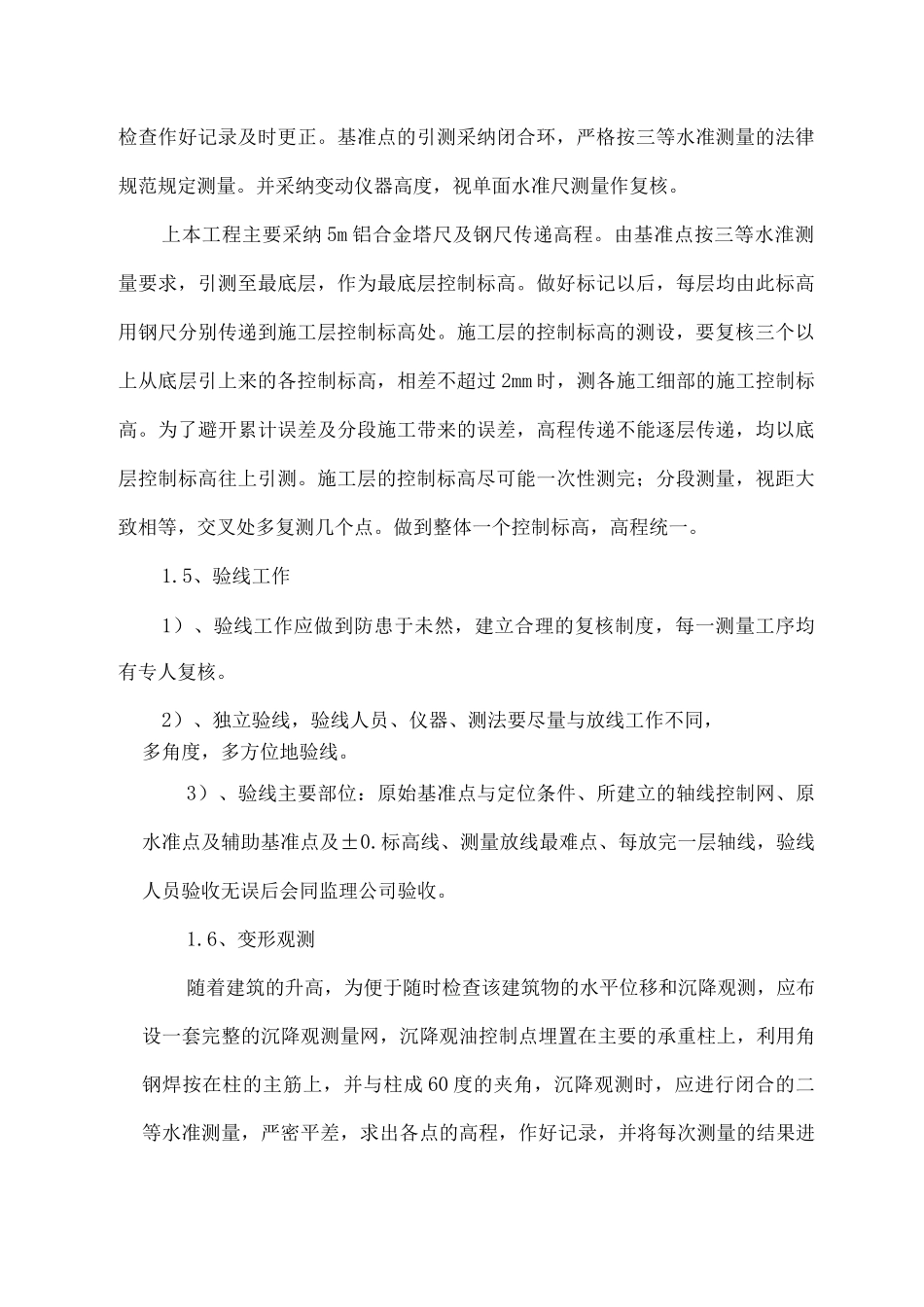

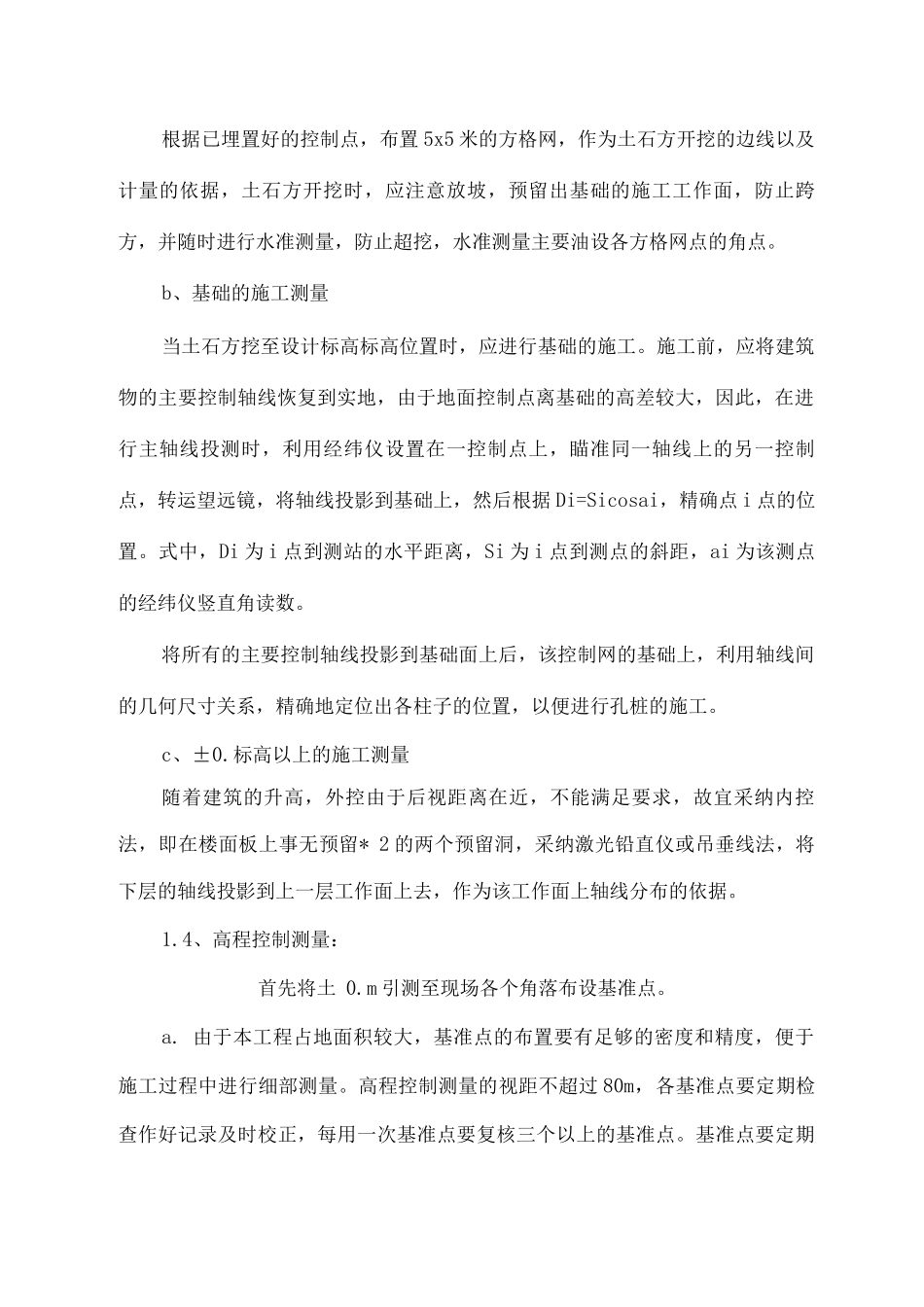

施工测量方案1.1、工程施工测量的特点及重要性：施工测量是将设计图上的建筑物根据设计意图，精确地施样到实地上去的一项工作，控制测量的好与坏将直接影响建筑物的整体形状和内部空间尺寸，因此，在施工前应根据本工程建筑物的特点并结合实地情况，建立一套完整的施工控制点，来确保建筑物的空间几何形状及几何尺寸要求。1.2、现场踏勘及施工测量工艺首先熟悉图纸，复核图纸各尺寸，发现问题及时与建设方或设计院联系更正，现场复核验收建设单位提供的已知点，无误后办理已知点交接手续，并设置保护装置将之保护起来，作为整个工程施工测量的依据，根据现场设置足够精度的平面控制点及高程控制点，作为施工过程中的基准点，立即准备施工控制测量。施工测量工艺：定位放线土方开挖边线»=土方开挖底标高基 础 顶 标 高 ODI| 基 础 底 标 高 | 基 槽 开 挖 边 线 <^=«| | 基 础 轴 线 地梁底标高 ］ D=> | 地梁轴线 | «=> | 地梁板顶标［ 虹| 层结构轴线 - 建筑物总高、垂直度、层高复厂 Un | 层结构标高、垂直度 1.3、平面控制测量该工程主要由渡假屋和连体别墅组成，部分设置有半地下室工程，由于地下室的施工面较窄，并且高差较大，因此，施工控制点的埋置宜选在自然地平上，且埋置沿建筑物四周 10 米范围左右。a、土石方的施工测量根据已埋置好的控制点，布置 5x5 米的方格网，作为土石方开挖的边线以及计量的依据，土石方开挖时，应注意放坡，预留出基础的施工工作面，防止跨方，并随时进行水准测量，防止超挖，水准测量主要油设各方格网点的角点。b、基础的施工测量当土石方挖至设计标高标高位置时，应进行基础的施工。施工前，应将建筑物的主要控制轴线恢复到实地，由于地面控制点离基础的高差较大，因此，在进行主轴线投测时，利用经纬仪设置在一控制点上，瞄准同一轴线上的另一控制点，转运望远镜，将轴线投影到基础上，然后根据 Di=Sicosai，精确点 i 点的位置。式中，Di 为 i 点到测站的水平距离，Si 为 i 点到测点的斜距，ai 为该测点的经纬仪竖直角读数。将所有的主要控制轴线投影到基础面上后，该控制网的基础上，利用轴线间的几何尺寸关系，精确地定位出各柱子的位置，以便进行孔桩的施工。c、±0.标高以上的施工测量随着建筑的升高，外控由于后视距离在近，不能满足要求，故宜采纳内控法，即在楼面板上事无预留* 2 的两个预留洞，采纳激光铅直仪或吊垂线法，将下层的轴...
