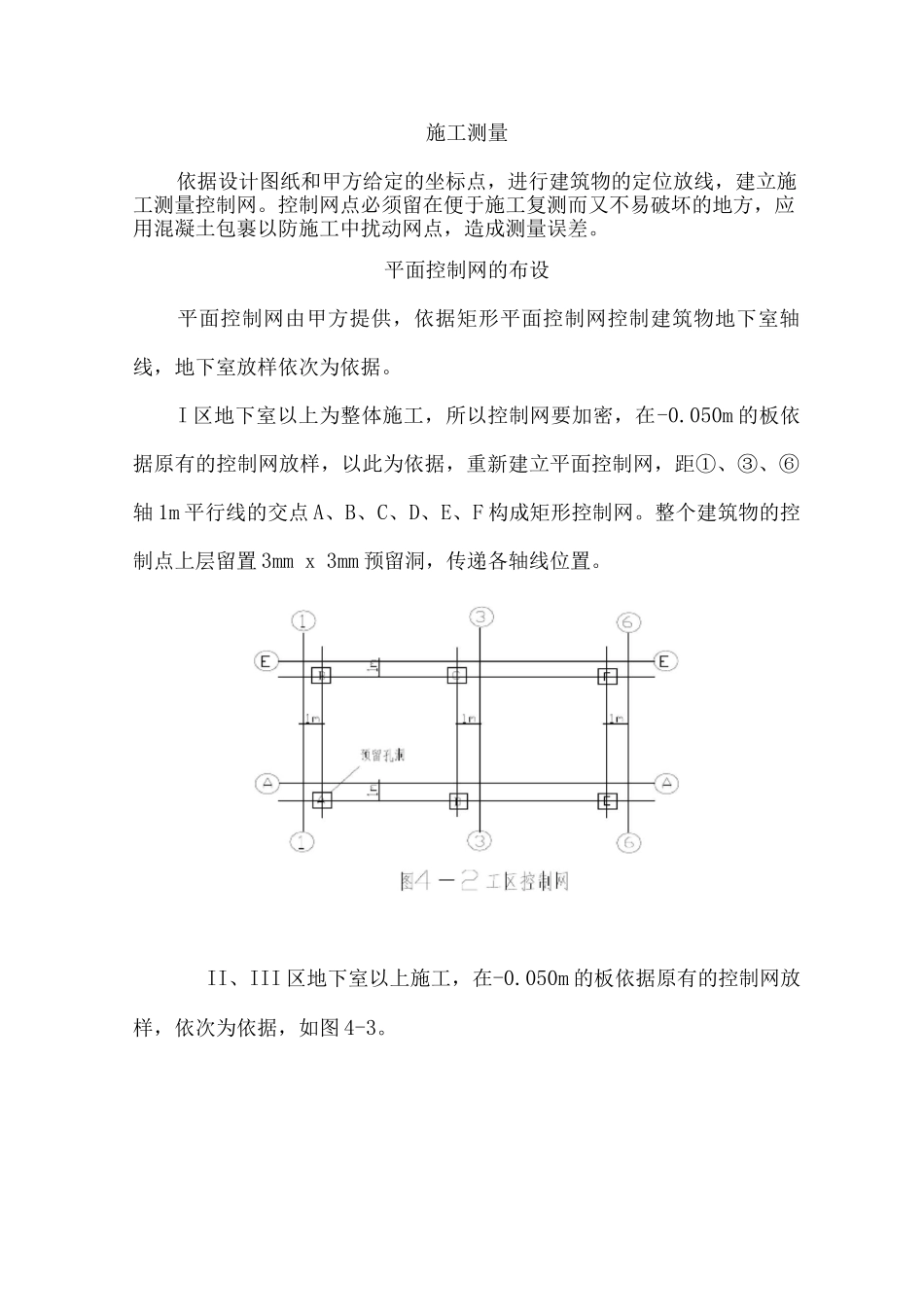

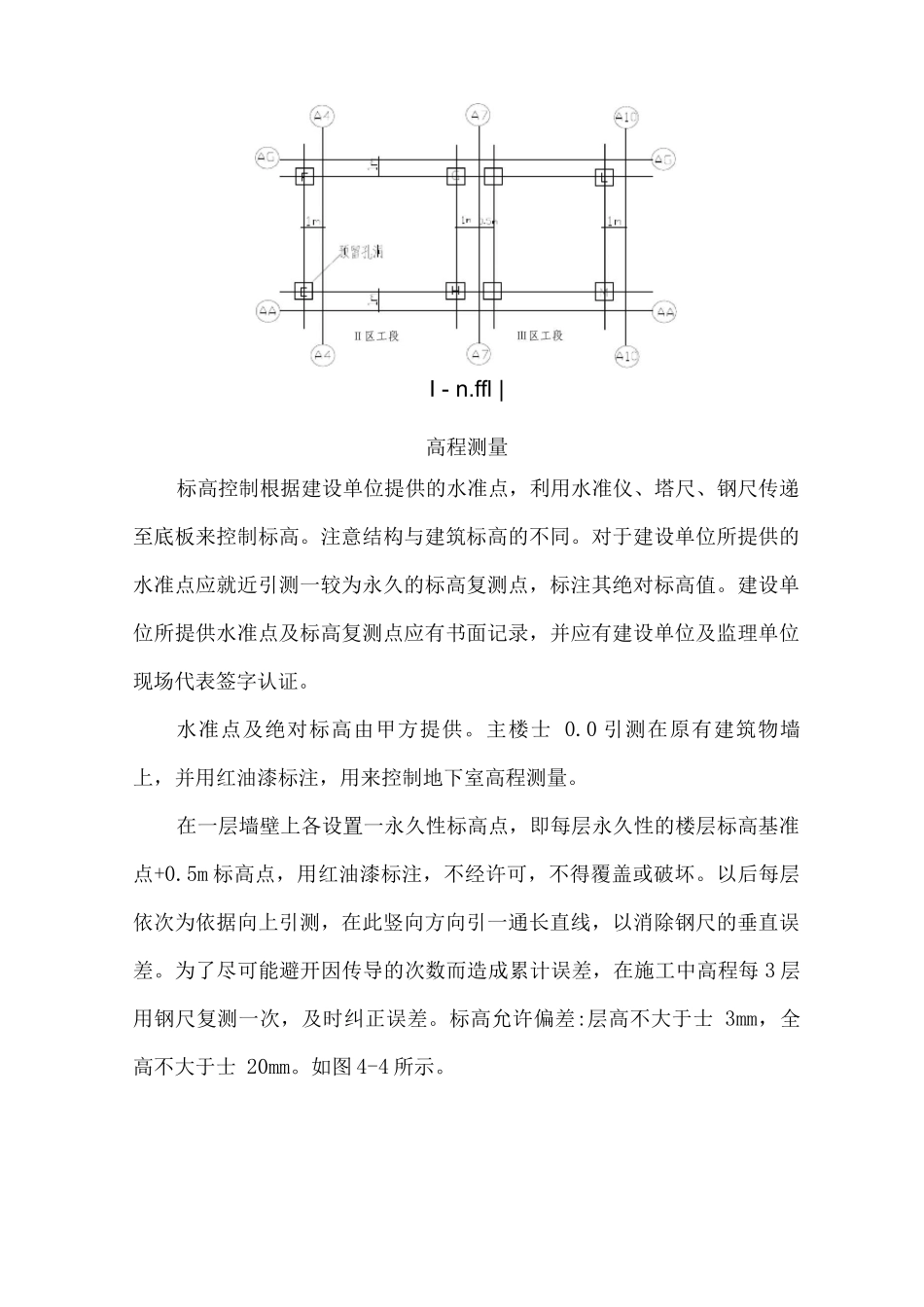

施工测量依据设计图纸和甲方给定的坐标点,进行建筑物的定位放线,建立施工测量控制网。控制网点必须留在便于施工复测而又不易破坏的地方,应用混凝土包裹以防施工中扰动网点,造成测量误差。平面控制网的布设平面控制网由甲方提供,依据矩形平面控制网控制建筑物地下室轴线,地下室放样依次为依据。I 区地下室以上为整体施工,所以控制网要加密,在-0.050m 的板依据原有的控制网放样,以此为依据,重新建立平面控制网,距①、③、⑥轴 1m 平行线的交点 A、B、C、D、E、F 构成矩形控制网。整个建筑物的控制点上层留置 3mm x 3mm 预留洞,传递各轴线位置。II、III 区地下室以上施工,在-0.050m 的板依据原有的控制网放样,依次为依据,如图 4-3。I - n.ffl |高程测量标高控制根据建设单位提供的水准点,利用水准仪、塔尺、钢尺传递至底板来控制标高。注意结构与建筑标高的不同。对于建设单位所提供的水准点应就近引测一较为永久的标高复测点,标注其绝对标高值。建设单位所提供水准点及标高复测点应有书面记录,并应有建设单位及监理单位现场代表签字认证。水准点及绝对标高由甲方提供。主楼士 0.0 引测在原有建筑物墙上,并用红油漆标注,用来控制地下室高程测量。在一层墙壁上各设置一永久性标高点,即每层永久性的楼层标高基准点+0.5m 标高点,用红油漆标注,不经许可,不得覆盖或破坏。以后每层依次为依据向上引测,在此竖向方向引一通长直线,以消除钢尺的垂直误差。为了尽可能避开因传导的次数而造成累计误差,在施工中高程每 3 层用钢尺复测一次,及时纠正误差。标高允许偏差:层高不大于士 3mm,全高不大于士 20mm。如图 4-4 所示。4 hii.A.i UE各施工细部点详细放样大模板施工技术与组合钢模施工技术有所不同。组合钢模施工常常采纳墙、柱、梁、板一次成型浇筑;大模板施工其工艺特点是墙、柱与梁、板必须分开浇筑。所以,各工序的放样方式有所不同。1、各楼层控制轴线的放样把控制轴线从预留洞引测到各楼层上,放出轴线位置。每次传导时四个控制点必须相互复核,做好记录,检查四个点之间的距离、角度直至完全符合为止。2、墙模板的放样根据控制轴线位置放样出墙的位置、尺寸线,用于检查墙、柱钢筋位置,及时纠偏,以利于大模板位置就位。再在其周围放出模板线 3m 控制线。放双线控制以保证墙的截面尺寸及位置。然后放出轴线,待墙拆除模板后把此线引到墙面上,以确定上层梁的位置。如图示:3、门窗、洞的放...
