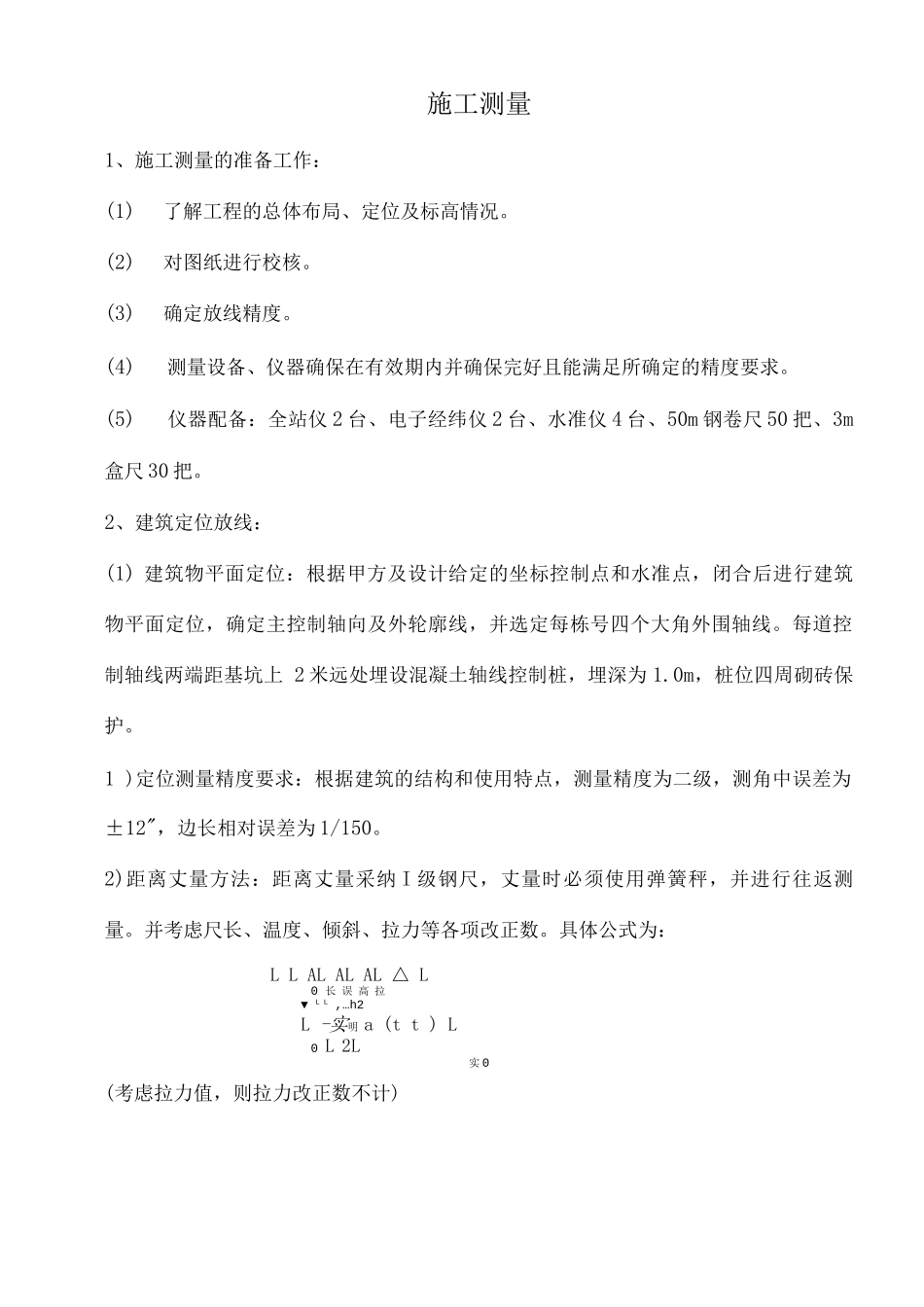

施工测量1、施工测量的准备工作：(1)了解工程的总体布局、定位及标高情况。(2)对图纸进行校核。(3)确定放线精度。(4)测量设备、仪器确保在有效期内并确保完好且能满足所确定的精度要求。(5)仪器配备：全站仪 2 台、电子经纬仪 2 台、水准仪 4 台、50m 钢卷尺 50 把、3m盒尺 30 把。2、建筑定位放线：(1) 建筑物平面定位：根据甲方及设计给定的坐标控制点和水准点，闭合后进行建筑物平面定位，确定主控制轴向及外轮廓线，并选定每栋号四个大角外围轴线。每道控制轴线两端距基坑上 2 米远处埋设混凝土轴线控制桩，埋深为 1.0m，桩位四周砌砖保护。1 )定位测量精度要求：根据建筑的结构和使用特点，测量精度为二级，测角中误差为±12"，边长相对误差为 1/150。2)距离丈量方法：距离丈量采纳 I 级钢尺，丈量时必须使用弹簧秤，并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为：L L AL AL AL △ L0 长 误 高 拉▼ L L ,…h2L -实明 a (t t ) L 0 L 2L实 0(考虑拉力值，则拉力改正数不计)(2) 建筑物高程测设：高程引入采纳甲方提供的水准点进行测设，本工程布设 B1、B2 各 9 个永久水准控制桩，组成建筑物的高程控制点，控制点的测量采纳附和测法。闭合差的要求:12、工 fam 为附和线路长度。3、基础开挖放线:由于建筑平面控制桩及轴线控制桩距基础外边线较远。在基础开挖时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应超过 15 cm。(1) 根据建筑物平面控制桩、设计边坡及地面高程，分别测设出基槽下(坡角)及基槽上、坡顶位置桩，并沿上桩撒出开挖边线。开挖至接近槽底 3 mm 时，应及时测设坡角与 3 m x 3 m 的方格网点标高，允许误差为：±10 mm。(2) 垫层上基础放线：用经纬仪正倒镜法以轴线控制桩为准将各轴线直接投测在垫层上。4、结构施工测量:(1)结构竖向投测:本工程采纳激光经纬仪内控法进行竖向投测。设置三个控制点，控制点设在首层楼面上，采纳 2 x 2 x 10 预埋铁板做控制点(加活动盖板保护)。二层以上结构施工时，均在控制点上方预留 2 x 2 方孔，设有机玻璃十字丝接收靶。激光经纬仪设在首层控制点上对准接收靶，照准部进行水平向 360°回转，当回转圆心同接收靶某圆心轨道重合时即确定了轴线投测点位置，并采纳正倒镜法校核。（2）施工层放线：放线前应在平面上校核控制轴线，闭合后测设细部轴线，后以此为准测量墙、柱、...
