施工现场安全防护措施

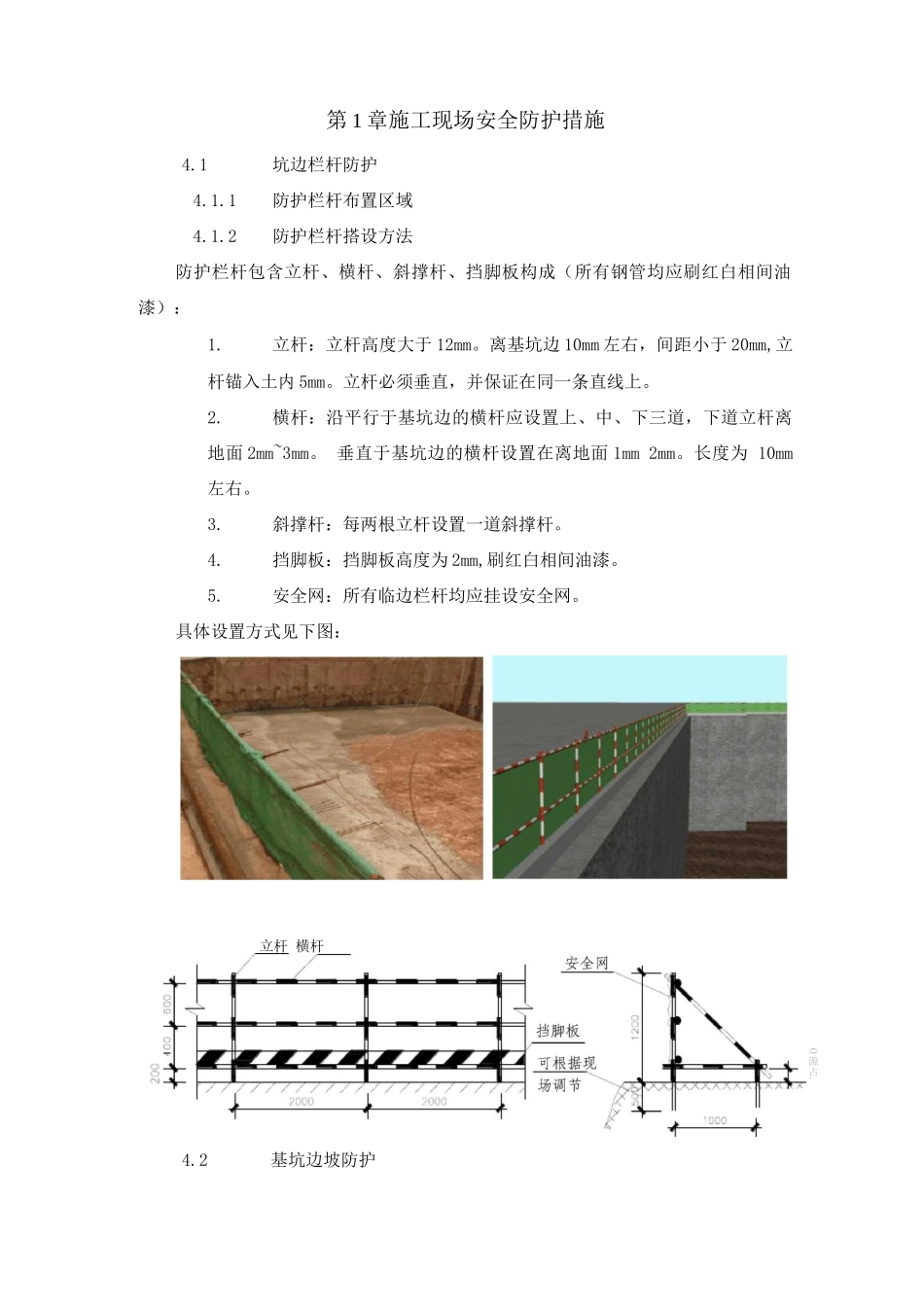

第 1 章施工现场安全防护措施4.1坑边栏杆防护4.1.1防护栏杆布置区域4.1.2防护栏杆搭设方法防护栏杆包含立杆、横杆、斜撑杆、挡脚板构成（所有钢管均应刷红白相间油漆）：1.立杆：立杆高度大于 12mm。离基坑边 10mm 左右，间距小于 20mm,立杆锚入土内 5mm。立杆必须垂直，并保证在同一条直线上。2.横杆：沿平行于基坑边的横杆应设置上、中、下三道，下道立杆离地面 2mm~3mm。 垂直于基坑边的横杆设置在离地面 1mm 2mm。长度为 10mm 左右。3.斜撑杆：每两根立杆设置一道斜撑杆。4.挡脚板：挡脚板高度为 2mm,刷红白相间油漆。5.安全网：所有临边栏杆均应挂设安全网。具体设置方式见下图：4.2基坑边坡防护立杆 横杆O源占.本工程施工过程中，考虑到土质以石夹泥为主，且石头体积较大，在基坑开挖过程实行的垂直开挖方式，且未进行护坡处理。考虑到边坡土质中含泥沙块，在雨天时极易出现小石头滚落现象，因此基坑边坡容易产生物体打击事故,因此在边坡上加设密目式安全网的防坠落方案 其中主要设置于 D 区北面等。1)在坡顶设置间距 10mm 钢筋头，钢筋头锚入土层内 5mm。用来挂设安全网。2)清理边坡上的松散土质。3)满挂安全网，安全网必须有合格证明，满足 20 目/1 顷 2。4)在距离基坑边 1~2 米位置设置 3x3mm 排水沟。沟侧采纳 120 厚砖胎膜、M5 水泥砂浆砌筑，内侧 1: 2 的水泥砂浆抹灰。底部浇筑 15 砼。5)在基坑边至排水沟抹 20mm 水泥砂浆保护层。4.3边坡安全爬梯通道设置本工程大量部位、单位工程与单位工程之间存在高差，需要设置安全爬梯。边坡安全爬梯通道设置方法如下：1)安全通道宽度为 1.2 米，坡度约为 40~50 度。2)安全通道爬梯采纳@48 钢管搭设，分为立杆，上中下三道斜感,踏脚板组成。言三03)通道高度保证 12 以上，最下道斜杆离坡面 2mm,立杆水平间距保证15 以下，立杆锚入土内 5mm 以上，保证稳定性。4)踏板先安装扣件上在上面用铁丝固定模板。踏板应前低后高。5)通道两侧应设置安全网。具体做法如图所示。4. 4 安全通道防护为保证现场施工人员进入楼层时，高层重物坠落造成物体打击事件，在各栋相应位置设置安全防护通道。具体设置方法如下：安全通道采纳钢管搭设净空为 50x48 的通道，通道顶棚设置双层竹笆并设置安全网，双层竹笆间距为 5mm,两侧采纳安全网围护。具体做法见以下示意图。4.5 楼层、庭院及屋面临边防护施工现场所有楼层内、庭院及屋面的临边必须按法律规范要...
