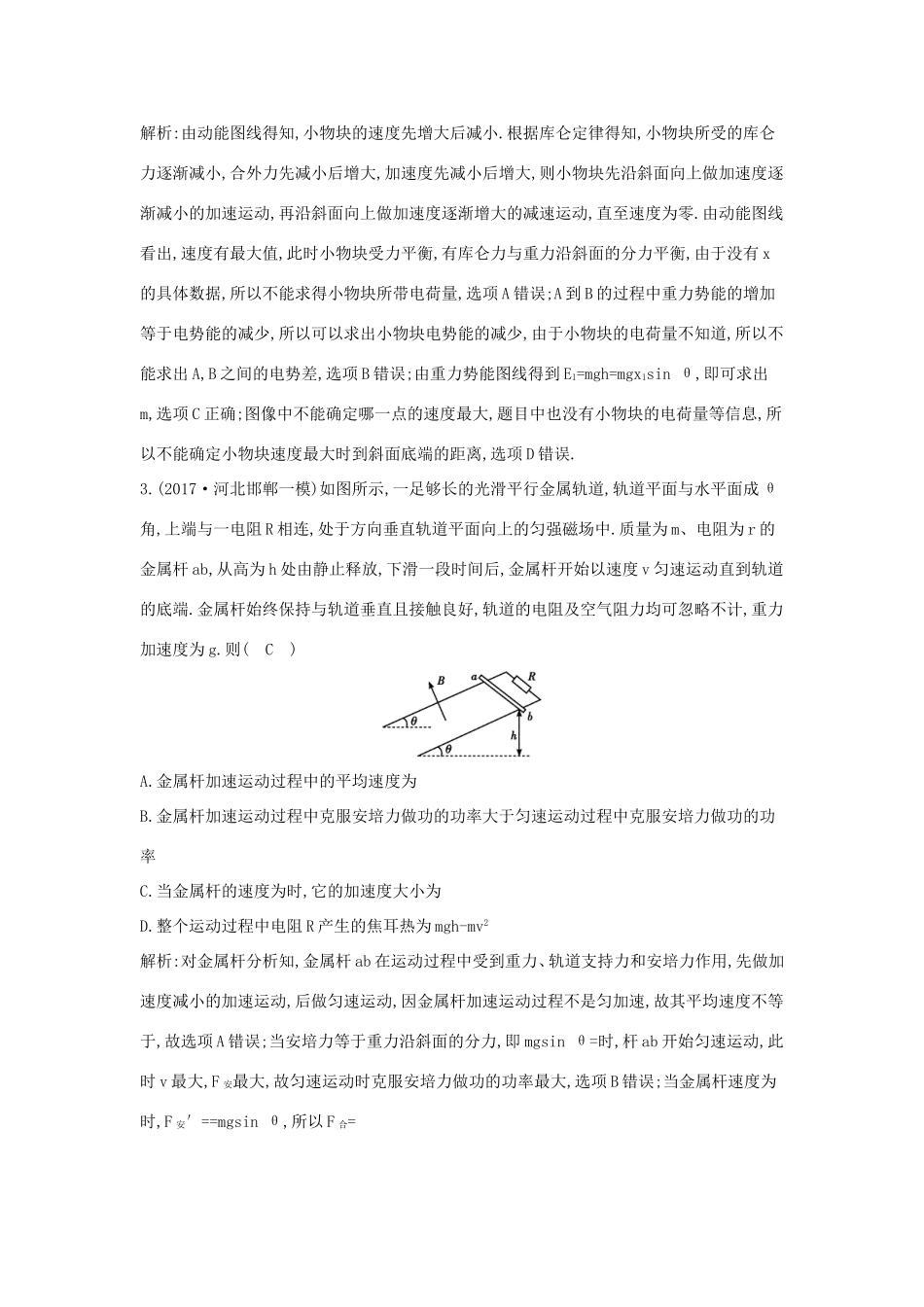

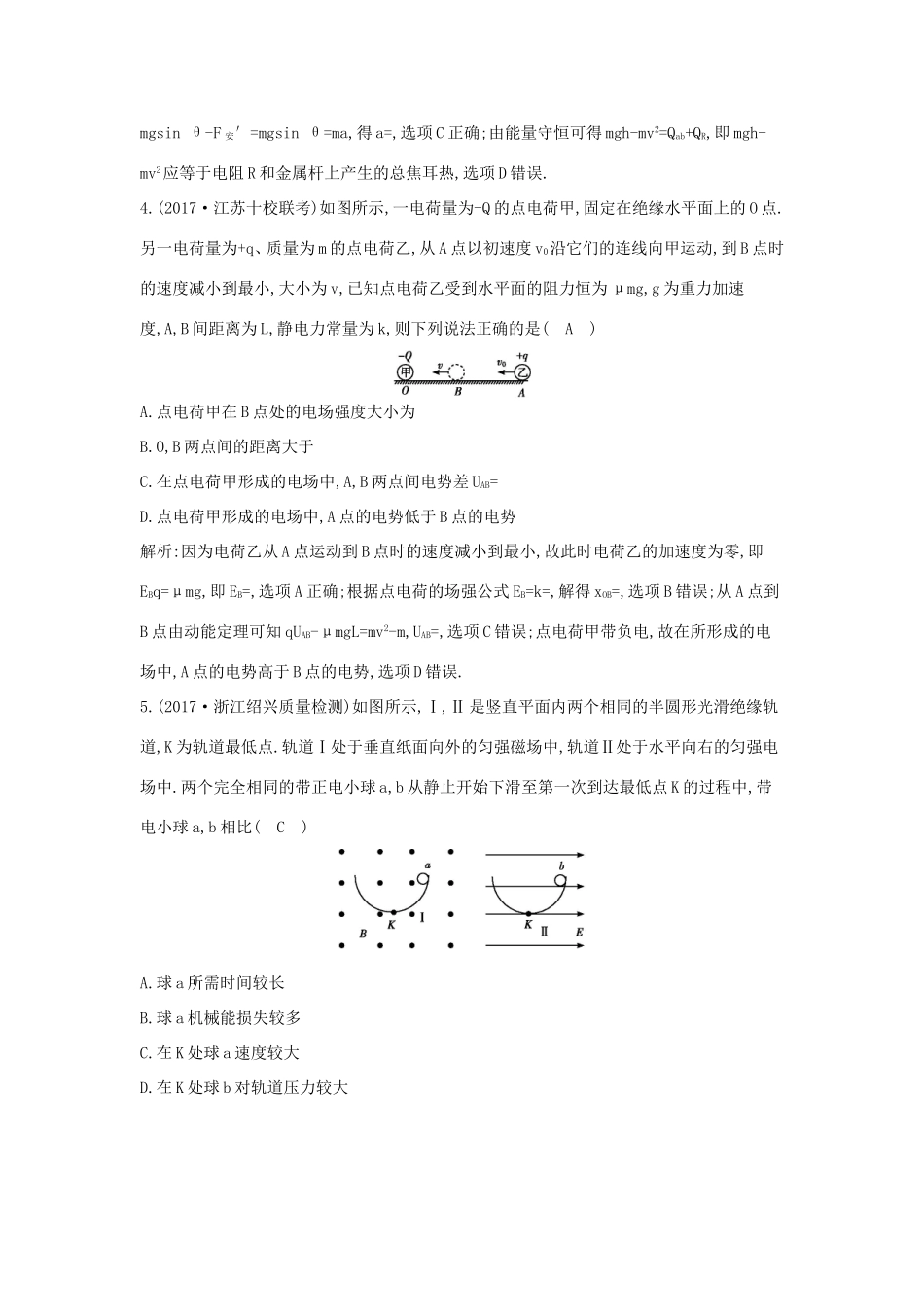

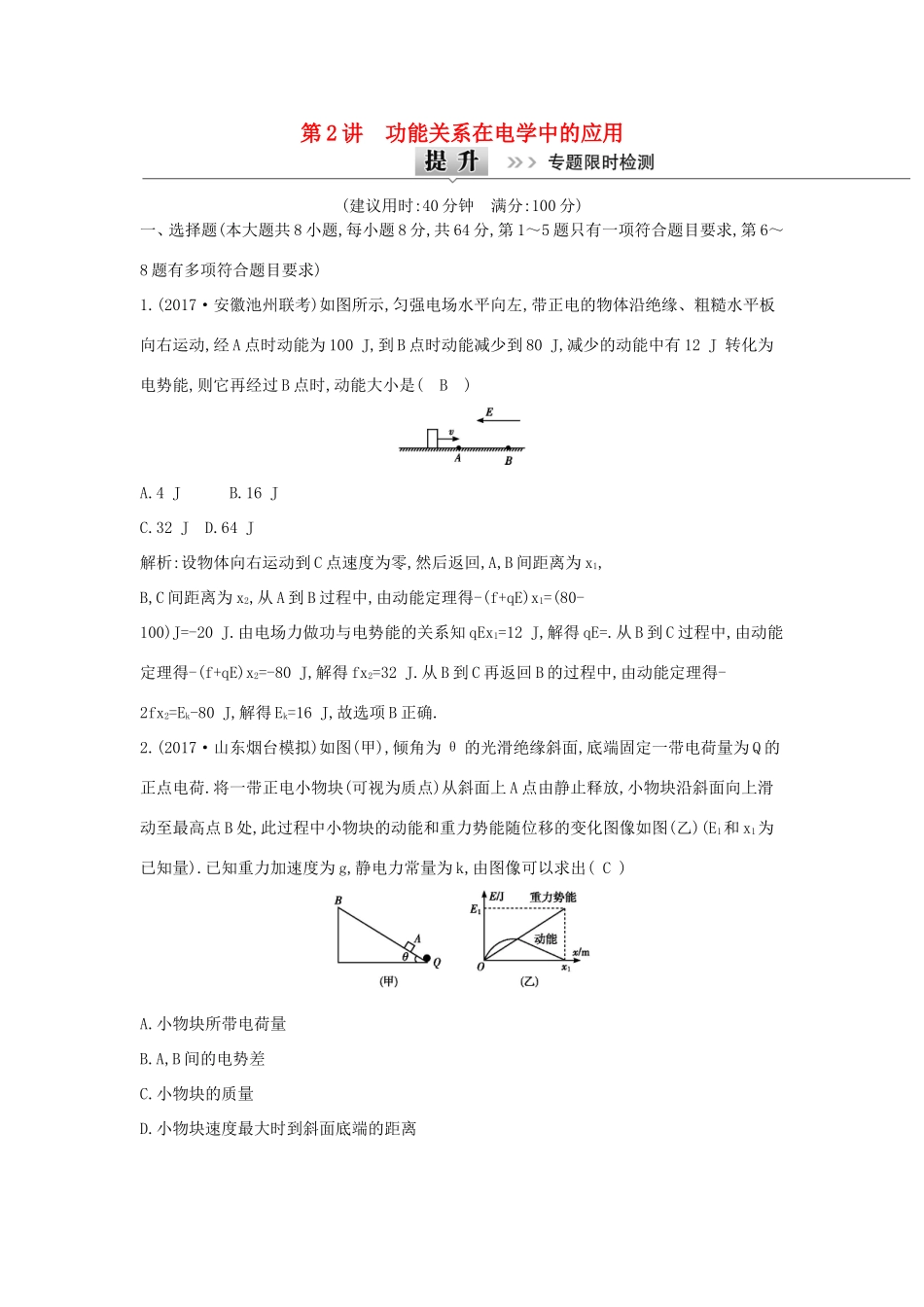

第2讲功能关系在电学中的应用(建议用时:40分钟满分:100分)一、选择题(本大题共8小题,每小题8分,共64分,第1～5题只有一项符合题目要求,第6～8题有多项符合题目要求)1.(2017·安徽池州联考)如图所示,匀强电场水平向左,带正电的物体沿绝缘、粗糙水平板向右运动,经A点时动能为100J,到B点时动能减少到80J,减少的动能中有12J转化为电势能,则它再经过B点时,动能大小是(B)A.4JB.16JC.32JD.64J解析:设物体向右运动到C点速度为零,然后返回,A,B间距离为x1,B,C间距离为x2,从A到B过程中,由动能定理得-(f+qE)x1=(80-100)J=-20J.由电场力做功与电势能的关系知qEx1=12J,解得qE=.从B到C过程中,由动能定理得-(f+qE)x2=-80J,解得fx2=32J.从B到C再返回B的过程中,由动能定理得-2fx2=Ek-80J,解得Ek=16J,故选项B正确.2.(2017·山东烟台模拟)如图(甲),倾角为θ的光滑绝缘斜面,底端固定一带电荷量为Q的正点电荷.将一带正电小物块(可视为质点)从斜面上A点由静止释放,小物块沿斜面向上滑动至最高点B处,此过程中小物块的动能和重力势能随位移的变化图像如图(乙)(E1和x1为已知量).已知重力加速度为g,静电力常量为k,由图像可以求出(C)A.小物块所带电荷量B.A,B间的电势差C.小物块的质量D.小物块速度最大时到斜面底端的距离解析:由动能图线得知,小物块的速度先增大后减小.根据库仑定律得知,小物块所受的库仑力逐渐减小,合外力先减小后增大,加速度先减小后增大,则小物块先沿斜面向上做加速度逐渐减小的加速运动,再沿斜面向上做加速度逐渐增大的减速运动,直至速度为零.由动能图线看出,速度有最大值,此时小物块受力平衡,有库仑力与重力沿斜面的分力平衡,由于没有x的具体数据,所以不能求得小物块所带电荷量,选项A错误;A到B的过程中重力势能的增加等于电势能的减少,所以可以求出小物块电势能的减少,由于小物块的电荷量不知道,所以不能求出A,B之间的电势差,选项B错误;由重力势能图线得到E1=mgh=mgx1sinθ,即可求出m,选项C正确;图像中不能确定哪一点的速度最大,题目中也没有小物块的电荷量等信息,所以不能确定小物块速度最大时到斜面底端的距离,选项D错误.3.(2017·河北邯郸一模)如图所示,一足够长的光滑平行金属轨道,轨道平面与水平面成θ角,上端与一电阻R相连,处于方向垂直轨道平面向上的匀强磁场中.质量为m、电阻为r的金属杆ab,从高为h处由静止释放,下滑一段时间后,金属杆开始以速度v匀速运动直到轨道的底端.金属杆始终保持与轨道垂直且接触良好,轨道的电阻及空气阻力均可忽略不计,重力加速度为g.则(C)A.金属杆加速运动过程中的平均速度为B.金属杆加速运动过程中克服安培力做功的功率大于匀速运动过程中克服安培力做功的功率C.当金属杆的速度为时,它的加速度大小为D.整个运动过程中电阻R产生的焦耳热为mgh-mv2解析:对金属杆分析知,金属杆ab在运动过程中受到重力、轨道支持力和安培力作用,先做加速度减小的加速运动,后做匀速运动,因金属杆加速运动过程不是匀加速,故其平均速度不等于,故选项A错误;当安培力等于重力沿斜面的分力,即mgsinθ=时,杆ab开始匀速运动,此时v最大,F安最大,故匀速运动时克服安培力做功的功率最大,选项B错误;当金属杆速度为时,F安′==mgsinθ,所以F合=mgsinθ-F安′=mgsinθ=ma,得a=,选项C正确;由能量守恒可得mgh-mv2=Qab+QR,即mgh-mv2应等于电阻R和金属杆上产生的总焦耳热,选项D错误.4.(2017·江苏十校联考)如图所示,一电荷量为-Q的点电荷甲,固定在绝缘水平面上的O点.另一电荷量为+q、质量为m的点电荷乙,从A点以初速度v0沿它们的连线向甲运动,到B点时的速度减小到最小,大小为v,已知点电荷乙受到水平面的阻力恒为μmg,g为重力加速度,A,B间距离为L,静电力常量为k,则下列说法正确的是(A)A.点电荷甲在B点处的电场强度大小为B.O,B两点间的距离大于C.在点电荷甲形成的电场中,A,B两点间电势差UAB=D.点电荷甲形成的电场中,A点的电势低于B点的电势解析:因为电荷乙从A点运动到B点时的速度减小到最小,故此时电荷乙的加速度为零,即EBq=μmg,即EB=,选项A正确;根据点电荷的场强公式EB=k=,解得xOB=,选项B错误;从A点到B点由动能定理可知qUAB-μmgL=mv2-m,UAB=,选项C错误;点电荷甲带负电,故在所形成的电场中,A点的电...
