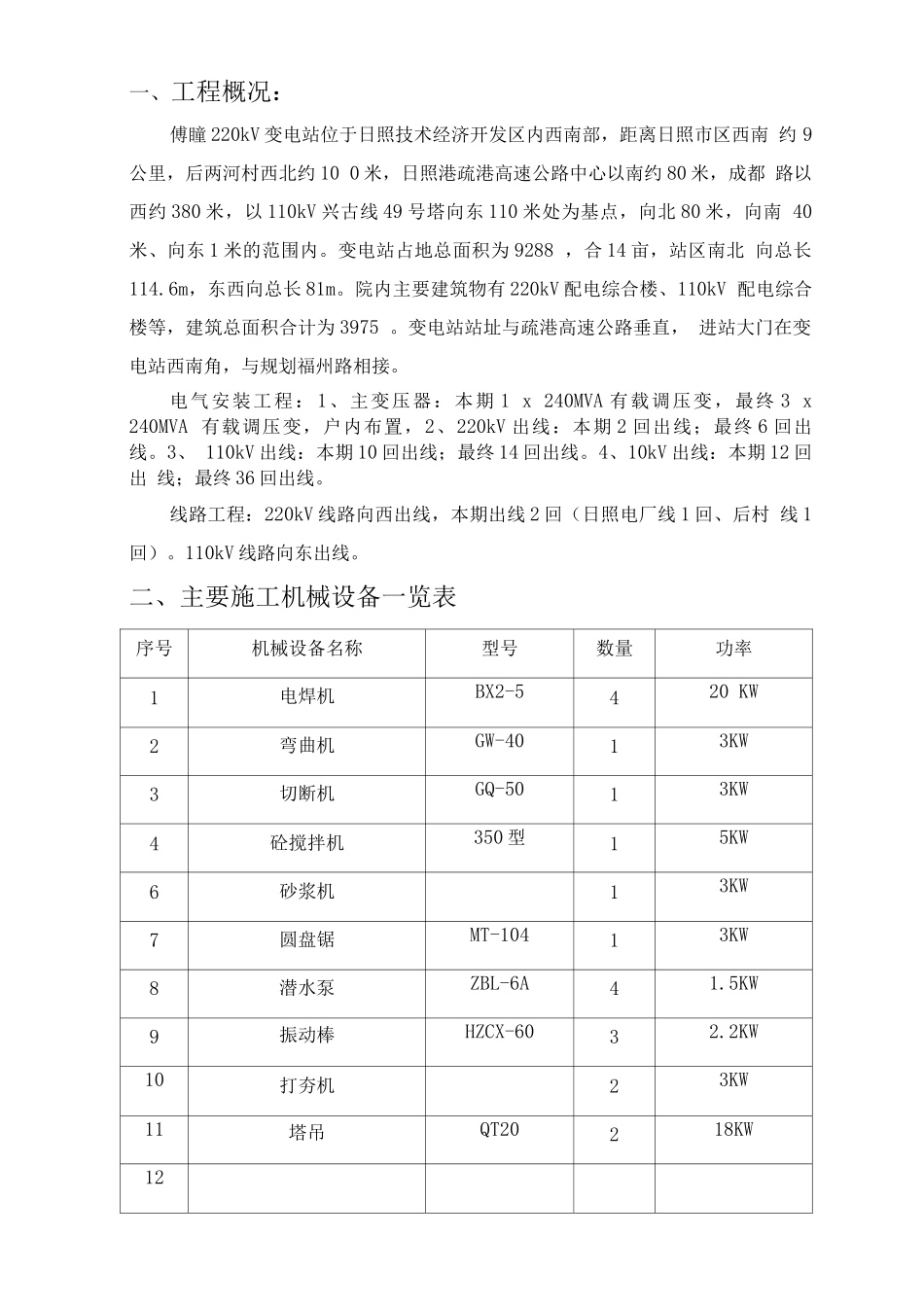

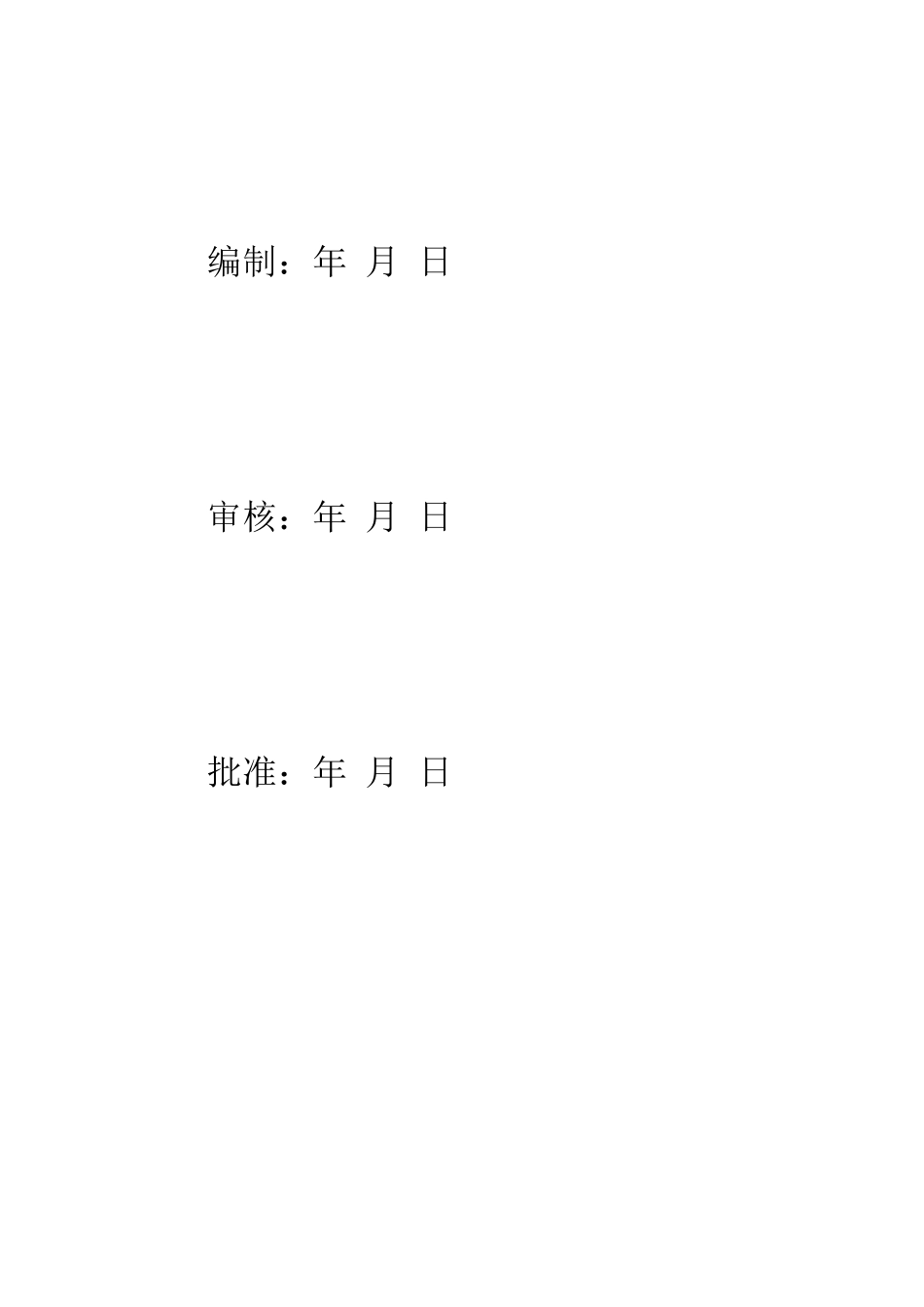

傅瞳 220kV 变电站工程施工用电组织设计傅疃 220kV 变电站工程施工项目部2025 年 01 月 16 日编制：年 月 日审核：年 月 日批准：年 月 日一、工程概况：傅瞳 220kV 变电站位于日照技术经济开发区内西南部，距离日照市区西南 约 9公里，后两河村西北约 10 0 米，日照港疏港高速公路中心以南约 80 米，成都 路以西约 380 米，以 110kV 兴古线 49 号塔向东 110 米处为基点，向北 80 米，向南 40米、向东 1 米的范围内。变电站占地总面积为 9288 ，合 14 亩，站区南北 向总长114.6m，东西向总长 81m。院内主要建筑物有 220kV 配电综合楼、110kV 配电综合楼等，建筑总面积合计为 3975 。变电站站址与疏港高速公路垂直， 进站大门在变电站西南角，与规划福州路相接。电气安装工程：1、主变压器：本期 1 x 240MVA 有载调压变，最终 3 x 240MVA 有载调压变，户内布置，2、220kV 出线：本期 2 回出线；最终 6 回出线。3、 110kV 出线：本期 10 回出线；最终 14 回出线。4、10kV 出线：本期 12 回出 线；最终 36 回出线。线路工程：220kV 线路向西出线，本期出线 2 回（日照电厂线 1 回、后村 线 1回）。110kV 线路向东出线。二、主要施工机械设备一览表序号机械设备名称型号数量功率1电焊机BX2-5420 KW2弯曲机GW-4013KW3切断机GQ-5013KW4砼搅拌机350 型15KW6砂浆机13KW7圆盘锯MT-10413KW8潜水泵ZBL-6A41.5KW9振动棒HZCX-6032.2KW10打夯机23KW11塔吊QT20218KW12
