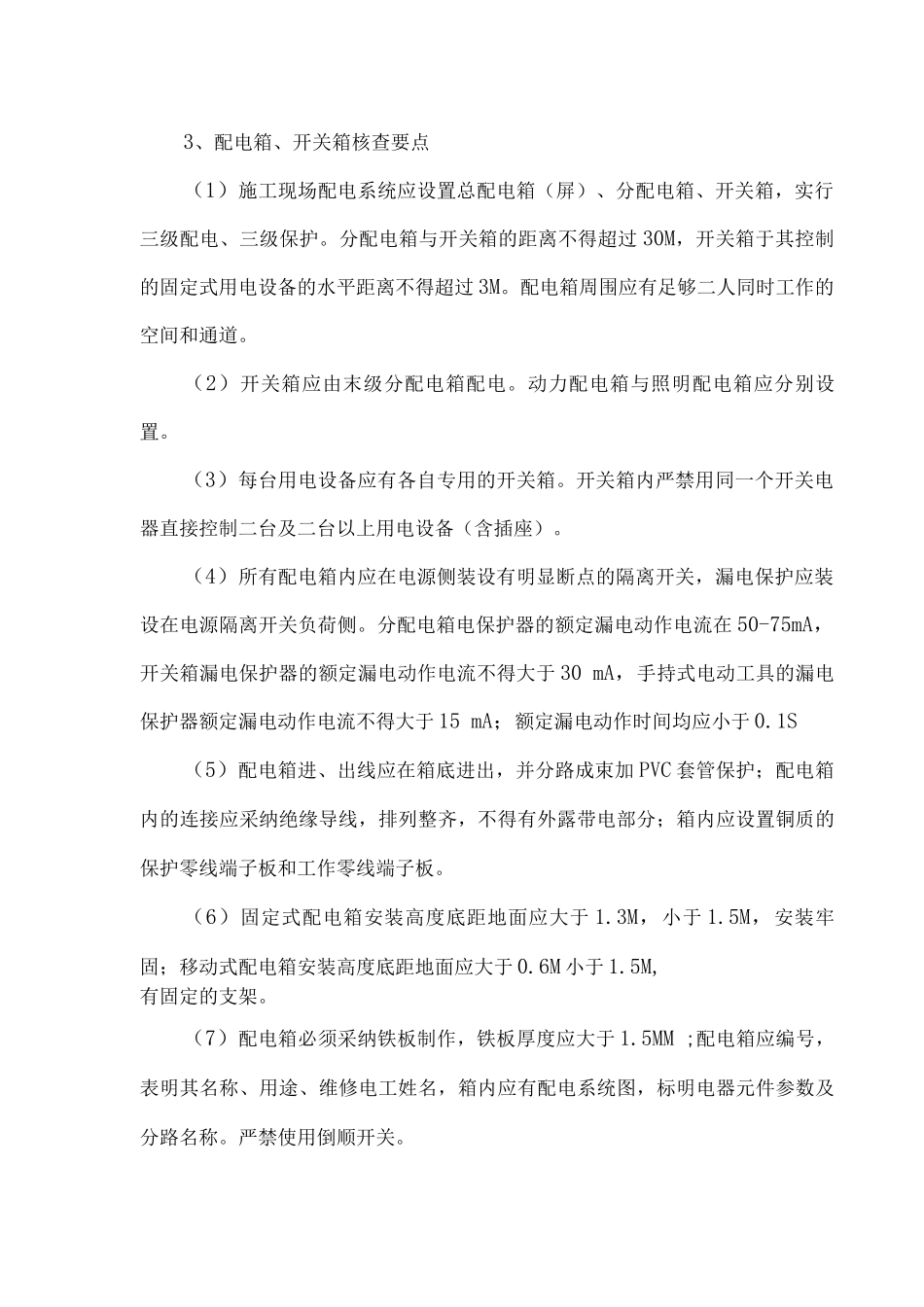

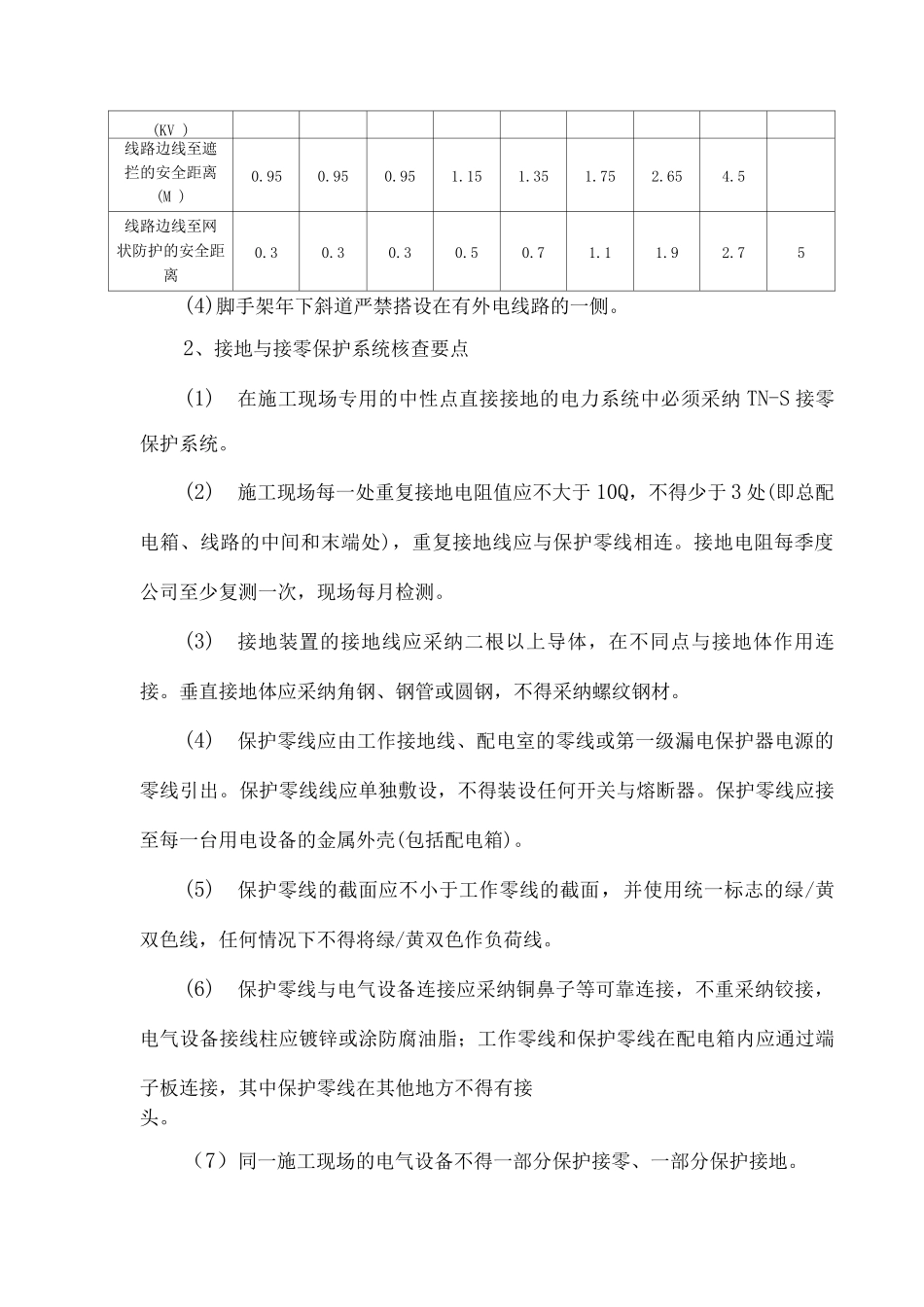

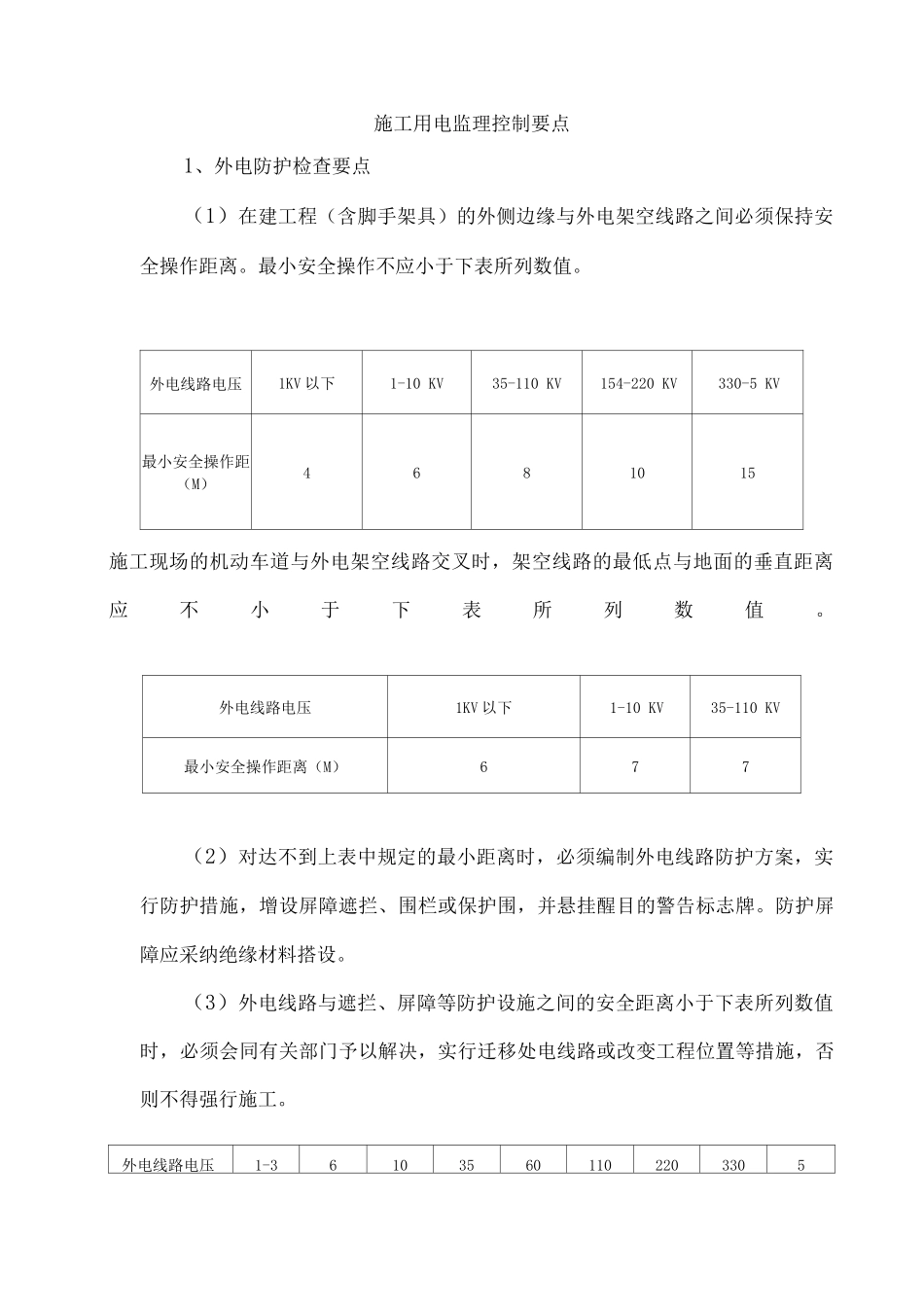

施工用电监理控制要点1、外电防护检查要点（1）在建工程（含脚手架具）的外侧边缘与外电架空线路之间必须保持安全操作距离。最小安全操作不应小于下表所列数值。外电线路电压1KV 以下1-10 KV35-110 KV154-220 KV330-5 KV最小安全操作距（M）4681015施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与地面的垂直距离应不小于下表所列数值。外电线路电压1KV 以下1-10 KV35-110 KV最小安全操作距离（M）677（2）对达不到上表中规定的最小距离时，必须编制外电线路防护方案，实行防护措施，增设屏障遮拦、围栏或保护围，并悬挂醒目的警告标志牌。防护屏障应采纳绝缘材料搭设。（3）外电线路与遮拦、屏障等防护设施之间的安全距离小于下表所列数值时，必须会同有关部门予以解决，实行迁移处电线路或改变工程位置等措施，否则不得强行施工。外电线路电压1-361035601102203305(KV )线路边线至遮拦的安全距离(M )0.950.950.951.151.351.752.654.5线路边线至网状防护的安全距离0.30.30.30.50.71.11.92.75(4)脚手架年下斜道严禁搭设在有外电线路的一侧。2、接地与接零保护系统核查要点(1)在施工现场专用的中性点直接接地的电力系统中必须采纳 TN-S 接零保护系统。(2)施工现场每一处重复接地电阻值应不大于 10Q，不得少于 3 处(即总配电箱、线路的中间和末端处)，重复接地线应与保护零线相连。接地电阻每季度公司至少复测一次，现场每月检测。(3)接地装置的接地线应采纳二根以上导体，在不同点与接地体作用连接。垂直接地体应采纳角钢、钢管或圆钢，不得采纳螺纹钢材。(4)保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源的零线引出。保护零线线应单独敷设，不得装设任何开关与熔断器。保护零线应接至每一台用电设备的金属外壳(包括配电箱)。(5)保护零线的截面应不小于工作零线的截面，并使用统一标志的绿/黄双色线，任何情况下不得将绿/黄双色作负荷线。(6)保护零线与电气设备连接应采纳铜鼻子等可靠连接，不重采纳铰接，电气设备接线柱应镀锌或涂防腐油脂；工作零线和保护零线在配电箱内应通过端子板连接，其中保护零线在其他地方不得有接头。（7）同一施工现场的电气设备不得一部分保护接零、一部分保护接地。3、配电箱、开关箱核查要点（1）施工现场配电系统应设置总配电箱（屏）、分配电箱、开关箱，实行三级配电、三级保护。分配电箱与开关箱的距离不得超过 30M，开关箱于其控制的固定式用电设备的水平距离不得超...
