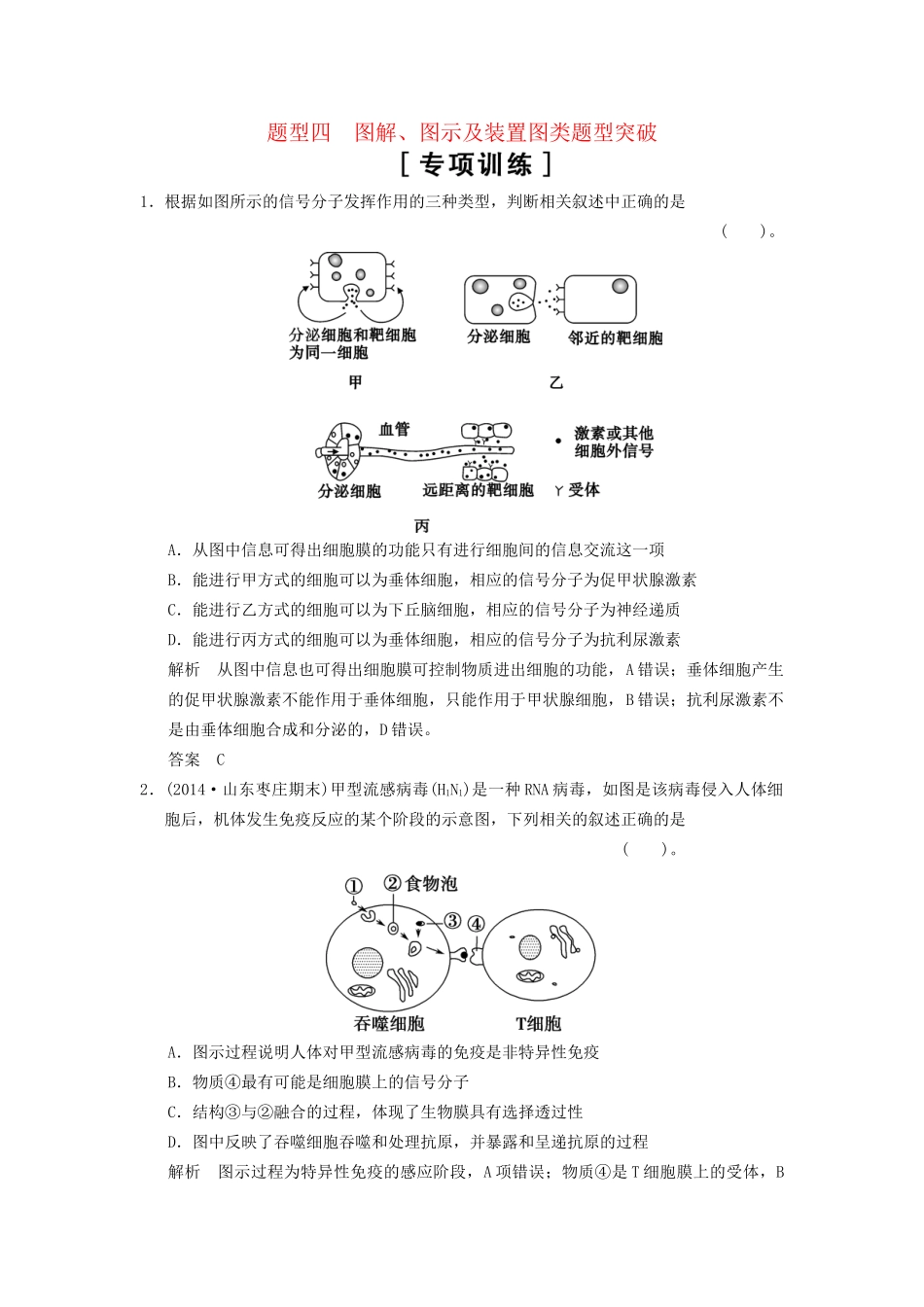

题型四图解、图示及装置图类题型突破1．根据如图所示的信号分子发挥作用的三种类型，判断相关叙述中正确的是()。A．从图中信息可得出细胞膜的功能只有进行细胞间的信息交流这一项B．能进行甲方式的细胞可以为垂体细胞，相应的信号分子为促甲状腺激素C．能进行乙方式的细胞可以为下丘脑细胞，相应的信号分子为神经递质D．能进行丙方式的细胞可以为垂体细胞，相应的信号分子为抗利尿激素解析从图中信息也可得出细胞膜可控制物质进出细胞的功能，A错误；垂体细胞产生的促甲状腺激素不能作用于垂体细胞，只能作用于甲状腺细胞，B错误；抗利尿激素不是由垂体细胞合成和分泌的，D错误。答案C2．(2014·山东枣庄期末)甲型流感病毒(H1N1)是一种RNA病毒，如图是该病毒侵入人体细胞后，机体发生免疫反应的某个阶段的示意图，下列相关的叙述正确的是()。A．图示过程说明人体对甲型流感病毒的免疫是非特异性免疫B．物质④最有可能是细胞膜上的信号分子C．结构③与②融合的过程，体现了生物膜具有选择透过性D．图中反映了吞噬细胞吞噬和处理抗原，并暴露和呈递抗原的过程解析图示过程为特异性免疫的感应阶段，A项错误；物质④是T细胞膜上的受体，B项错误；③与②融合体现了生物膜的流动性，C项错误。答案D3．(2014·山东济宁期末)如图为蛋白质合成过程的示意图，表中为部分氨基酸对应的密码子，有关分析正确的是()。氨基酸丙氨酸苯丙氨酸赖氨酸色氨酸密码子GGAUUUAAAUGGGCGUUCAAGGCCGCUA.真核细胞中a过程主要发生在细胞核中，需DNA聚合酶的催化B．③由蛋白质和tRNA组成C.④的形成方式是脱水缩合，脱去的水中的氧只来自羧基D．根据表中信息所示⑤上携带的氨基酸是赖氨酸解析a是转录过程主要发生在真核细胞中细胞核中，需RNA聚合酶的催化，不是DNA聚合酶，A错误；③核糖体由蛋白质和rRNA(不是tRNA)组成，B错误；肽链的形成方式是脱水缩合，脱去的水中的氧只来自羧基，而氢来自羧基和羟基，C正确；⑤上的AAG为反密码子，对应的密码子为UUC，则⑤携带的氨基酸应是苯丙氨酸，D错误。答案C4．(2014·山东《考试大纲》调研卷)如图是研究绿色植物光合作用和细胞呼吸速率的实验装置图。实验开始时，针筒的读数为0.3mL，毛细管内水滴的位置为0cm，请回答下列相关问题：(1)在光下，该植物的叶肉细胞中进行能量转换的细胞器有______________。(2)若想测定细胞呼吸速率，应将该装置置于________________条件下。培养20min后，要使水滴维持在0cm处，需要将针筒容量调至0.1mL，则该植物的细胞呼吸速率为________mL/h。(3)若想测定该植物的总光合速率，需要设置以下4套实验装置：装置1：绿色植物、4mLCO2缓冲液、针筒读数0.3mL、水滴数值0cm、________。装置2：绿色植物、________________、针筒读数0.3mL、水滴数值0cm、光照。装置3：死亡的绿色植物、4mLCO2缓冲液、针筒读数0.3mL、水滴数值0cm、黑暗(遮光)。装置4：________________、4mLCO2缓冲液、针筒读数0.3mL、水滴数值0cm、光照。①请完善上述装置的内容。②设置装置3和装置4的目的是排除_________________________________。③20min后，为了维持4套装置水滴位置不变，针筒的读数依次为：0.3mL、0.9mL、0.4mL、0.5mL，则该植物的总光合速率＝________mL/h。解析(1)在光下，植物的叶肉细胞可进行光合作用和细胞呼吸，因此，细胞中进行能量转换的细胞器有线粒体和叶绿体。(2)装置中的CO2缓冲液的作用是维持装置中CO2浓度不变，而对于绿色植物，在黑暗(遮光)条件下，细胞不进行光合作用，只进行细胞呼吸，因此可通过测定O2的体积变化来确定细胞呼吸速率；经20min后，O2的体积减少了0.2mL(0.3mL－0.1mL)，则细胞呼吸的速率＝0.2÷(20/60)＝0.6(mL/h)。(3)要测定植物的总光合速率，就必须测定植物的细胞呼吸速率和净光合速率，另外，在实验过程中，环境因素(温度、大气压强、光照等)也会影响气体体积变化，所以，应设置4套实验装置。根据题干中实验装置的组成可知，装置1为测定细胞呼吸速率的实验装置，因此需要在黑暗条件下进行；装置2为测定净光合速率的实验装置，与装置1相比只有光照与黑暗的区别，其余条件应相同，因此需要加4mLCO2缓冲液；装置3和装置4...
