昆明市呈贡公安消防支队特勤一中队出入口临时通道测量监理实施细则

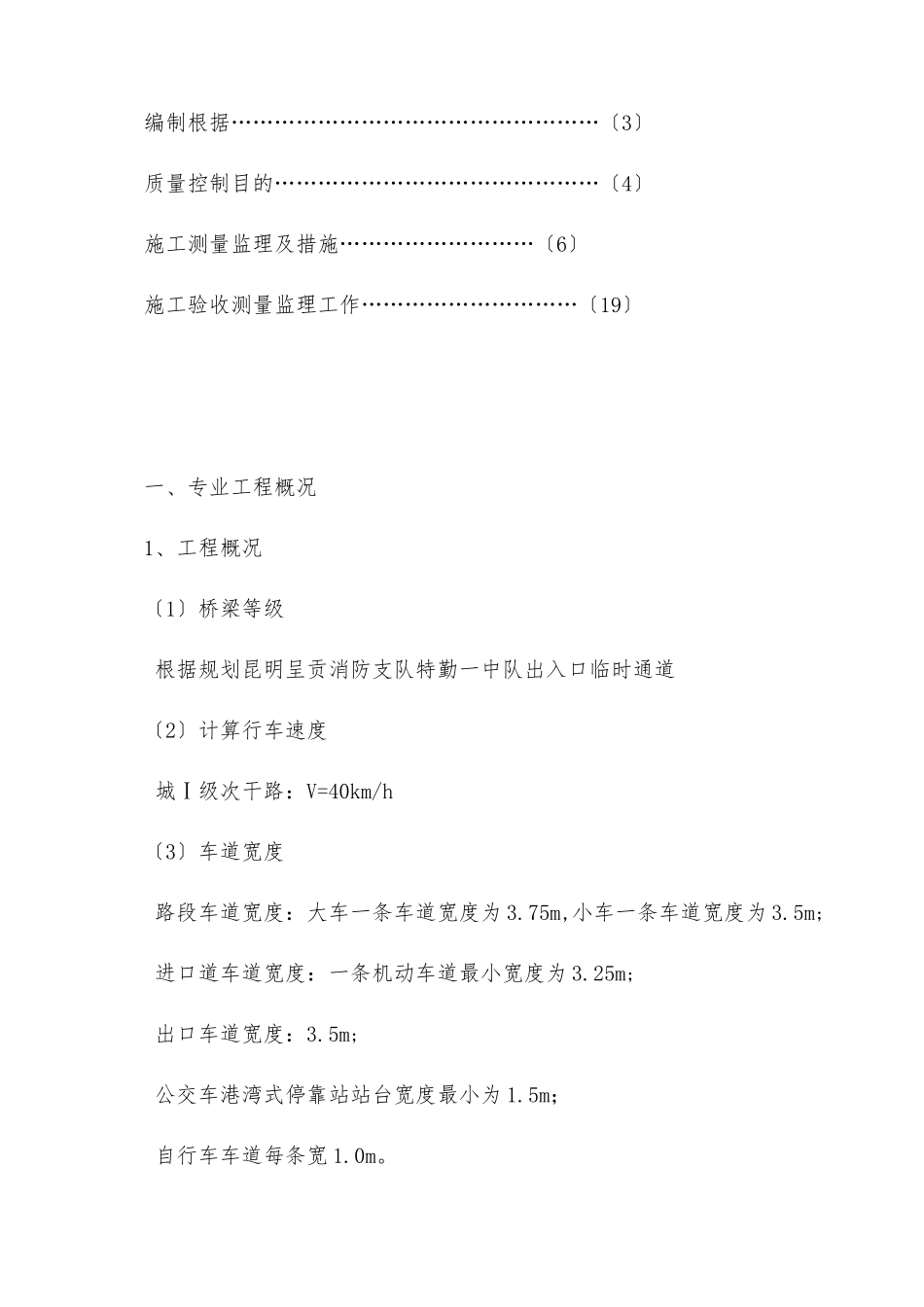

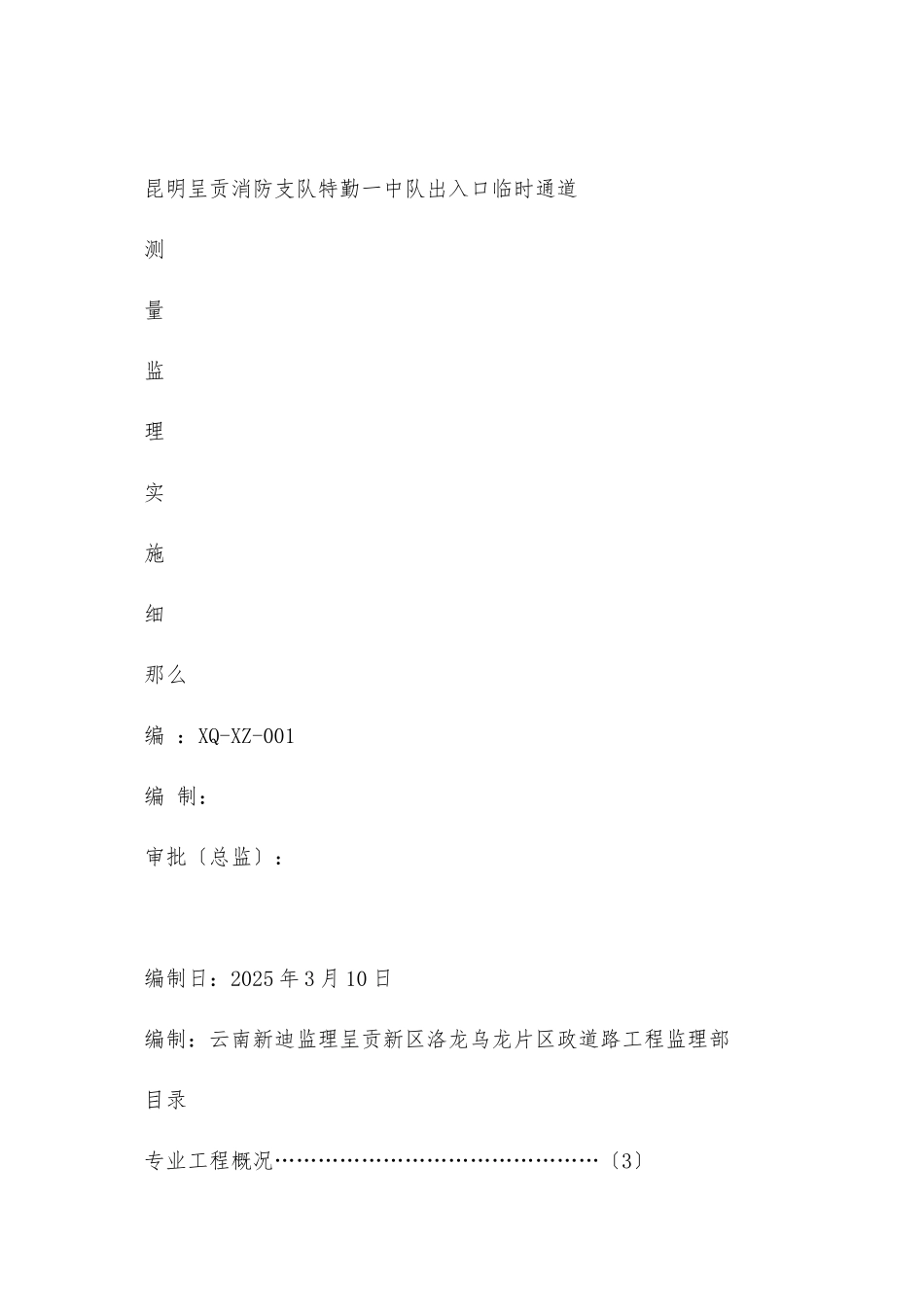

昆明呈贡消防支队特勤一中队出入口临时通道测量监理实施细那么编 ：XQ-XZ-001编 制：审批〔总监〕：编制日：2025 年 3 月 10 日编制：云南新迪监理呈贡新区洛龙乌龙片区政道路工程监理部目录专业工程概况………………………………………〔3〕编制根据……………………………………………〔3〕质量控制目的………………………………………〔4〕施工测量监理及措施………………………〔6〕施工验收测量监理工作…………………………〔19〕一、专业工程概况1、工程概况〔1〕桥梁等级 根据规划昆明呈贡消防支队特勤一中队出入口临时通道〔2〕计算行车速度 城Ⅰ级次干路：V=40km/h〔3〕车道宽度 路段车道宽度：大车一条车道宽度为 3.75m,小车一条车道宽度为 3.5m; 进口道车道宽度：一条机动车道最小宽度为 3.25m; 出口车道宽度：3.5m; 公交车港湾式停靠站站台宽度最小为 1.5m； 自行车车道每条宽 1.0m。〔4〕道路净空高度：机动车道≥5.0m; 自行车行人≥2.5m。〔5〕荷载 地面道路路面构造计算轴载：BZZ—100 型车〔6〕抗震设防 按根本烈度 8 度设计。2、坐标和高程系统坐标系统采纳 1987 年昆明坐标系；高程系统采纳 1985 年高程基准。3、本工程工程设计内容道路工程、排水工程、交通工程、绿化工程、道路照明及附属工程。二、编制根据1、监理规划；2、委托合同3、设计图纸；4、?工程测量?GB50026--93；5、?城测量?〔CJJ8－99〕；6、?城镇道路工程施工与质量验收?CJJ1-2025；7、?城桥梁工程施工与质量验收?CJJ2-2025；8、?给水排水道工程施工与质量验收?GB52025-05219、其他相关法规、；三、质量控制目的1、本工程质量到达设计和业主要求争创优良工程；2、工程质量一次性验收合格；3．1 设计要求道路断面总体布置形式为一块板横断面布置形式：2×3.25m〔人行道〕+2×3.5m+2×2 m〔分隔带〕+2×11.25〔机动车道〕=40.0m机非混行道路拱横坡采纳 2 双向横坡人行道为 2.0 单向横坡。平纵面线形指标表计算行车速度〔40km/h〕值采纳值不超过设计最小圆曲线半径〔m〕300/设超高推举圆曲线半径〔m〕150/设超高最小圆曲线半径〔m〕70/不设缓和曲线的最小圆曲线半径〔m〕500/平曲线最小长度〔m〕70/缓和曲线最小长度〔m〕35/汽车行使纵坡推举值〔〕61.5自行车道纵坡推举值〔〕*＜2.51.5超高横坡〔〕≤2/停车视距〔m〕4040凸型竖曲线极限最小半径〔m〕4003200凸型竖曲线一般最小半径〔m〕6003200凹型竖曲线极限最小半径〔m〕450...
