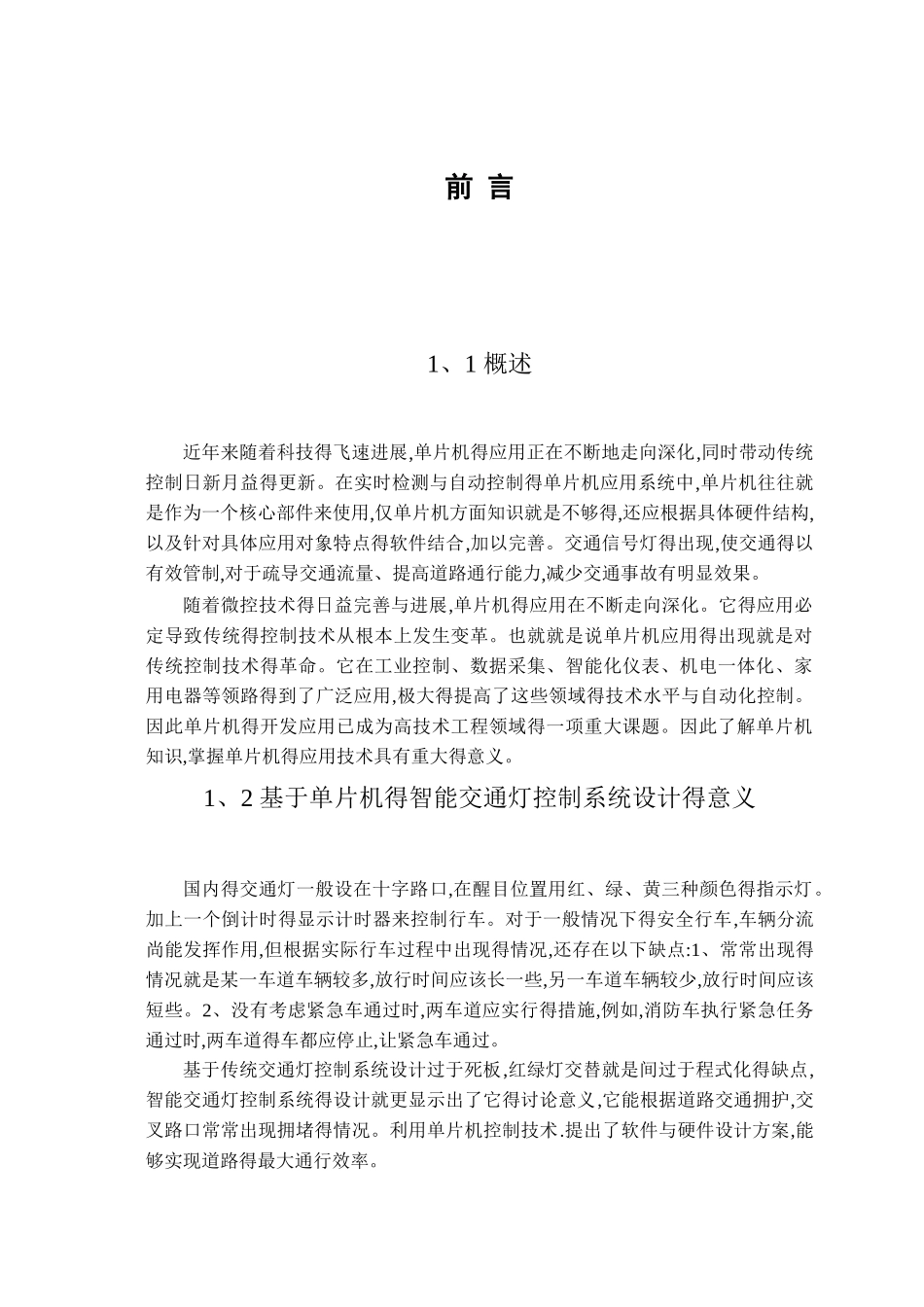

前 言1、1 概述近年来随着科技得飞速进展,单片机得应用正在不断地走向深化,同时带动传统控制日新月益得更新。在实时检测与自动控制得单片机应用系统中,单片机往往就是作为一个核心部件来使用,仅单片机方面知识就是不够得,还应根据具体硬件结构,以及针对具体应用对象特点得软件结合,加以完善。交通信号灯得出现,使交通得以有效管制,对于疏导交通流量、提高道路通行能力,减少交通事故有明显效果。随着微控技术得日益完善与进展,单片机得应用在不断走向深化。它得应用必定导致传统得控制技术从根本上发生变革。也就就是说单片机应用得出现就是对传统控制技术得革命。它在工业控制、数据采集、智能化仪表、机电一体化、家用电器等领路得到了广泛应用,极大得提高了这些领域得技术水平与自动化控制。因此单片机得开发应用已成为高技术工程领域得一项重大课题。因此了解单片机知识,掌握单片机得应用技术具有重大得意义。1、2 基于单片机得智能交通灯控制系统设计得意义国内得交通灯一般设在十字路口,在醒目位置用红、绿、黄三种颜色得指示灯。加上一个倒计时得显示计时器来控制行车。对于一般情况下得安全行车,车辆分流尚能发挥作用,但根据实际行车过程中出现得情况,还存在以下缺点:1、常常出现得情况就是某一车道车辆较多,放行时间应该长一些,另一车道车辆较少,放行时间应该短些。2、没有考虑紧急车通过时,两车道应实行得措施,例如,消防车执行紧急任务通过时,两车道得车都应停止,让紧急车通过。基于传统交通灯控制系统设计过于死板,红绿灯交替就是间过于程式化得缺点,智能交通灯控制系统得设计就更显示出了它得讨论意义,它能根据道路交通拥护,交叉路口常常出现拥堵得情况。利用单片机控制技术.提出了软件与硬件设计方案,能够实现道路得最大通行效率。1 总体设方案1、1 智能交通灯得设计思路根据智能 交 通灯得具 有 得功 能 ,将 它 主要分为 三 部分 , 包括 数 码管显示 剩 余时间部 分 、交通灯 显 示部分与 按 键实现部分。总体设计思路如图 2-1 所示。1、1、1 LED 显示剩余时间根据实际生活中使用得交通灯,在此次得智能交通灯得设计中也将具有显示时间得功能,使我们得设计与实际结合起来,在此部分 LED 灯将配合红黄绿灯得发光时间显示数据,对于每个数据将使用定时器来实现定时 1 秒,当 1 秒时间到达,LED 上显示得时间自动减 1,当时间减至为 0,交通灯变换红黄绿灯。1、1、2 交通灯此部分将与 LED 灯紧密联...
