朝阳大桥主墩钻孔平台拆除设计方案

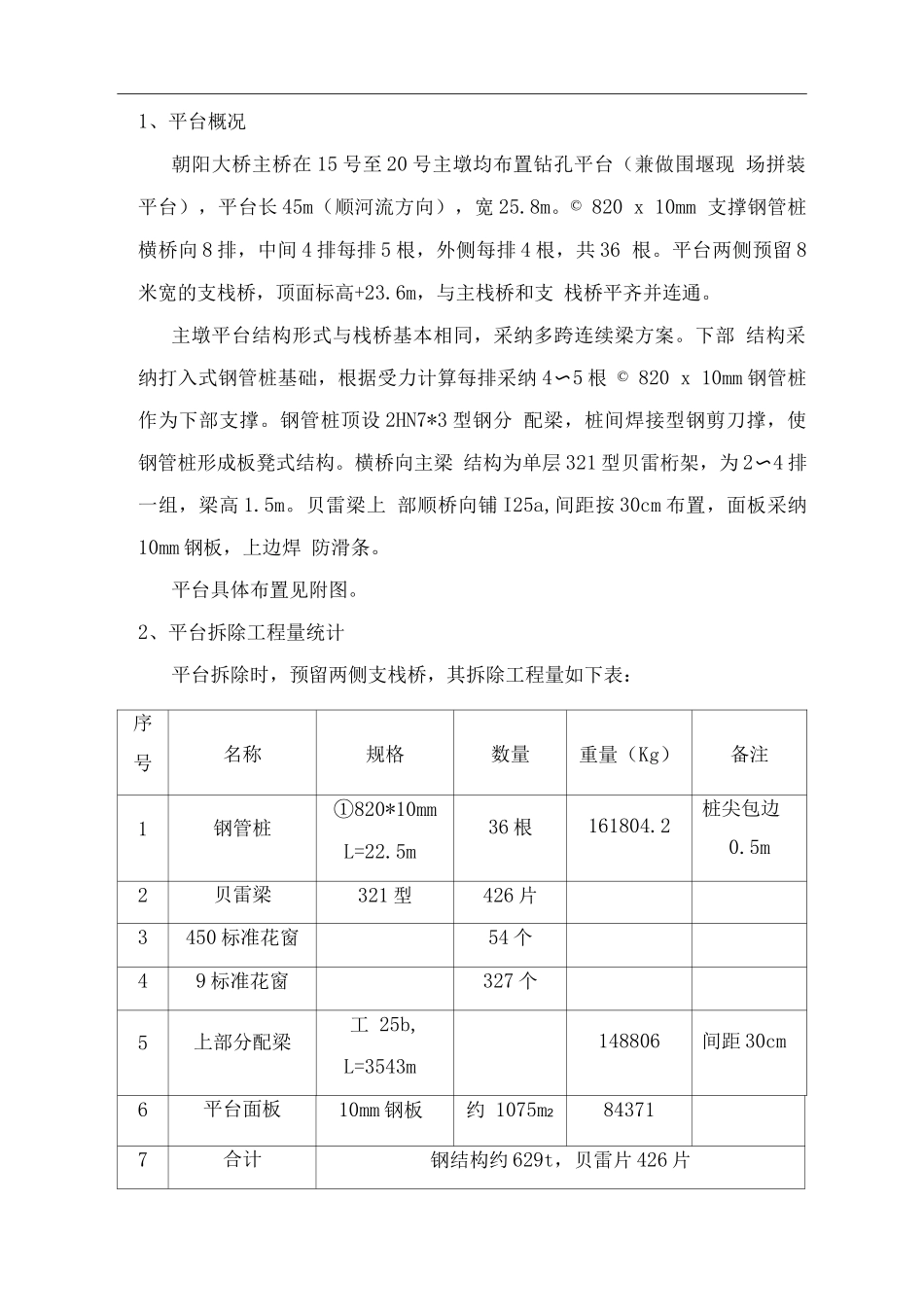

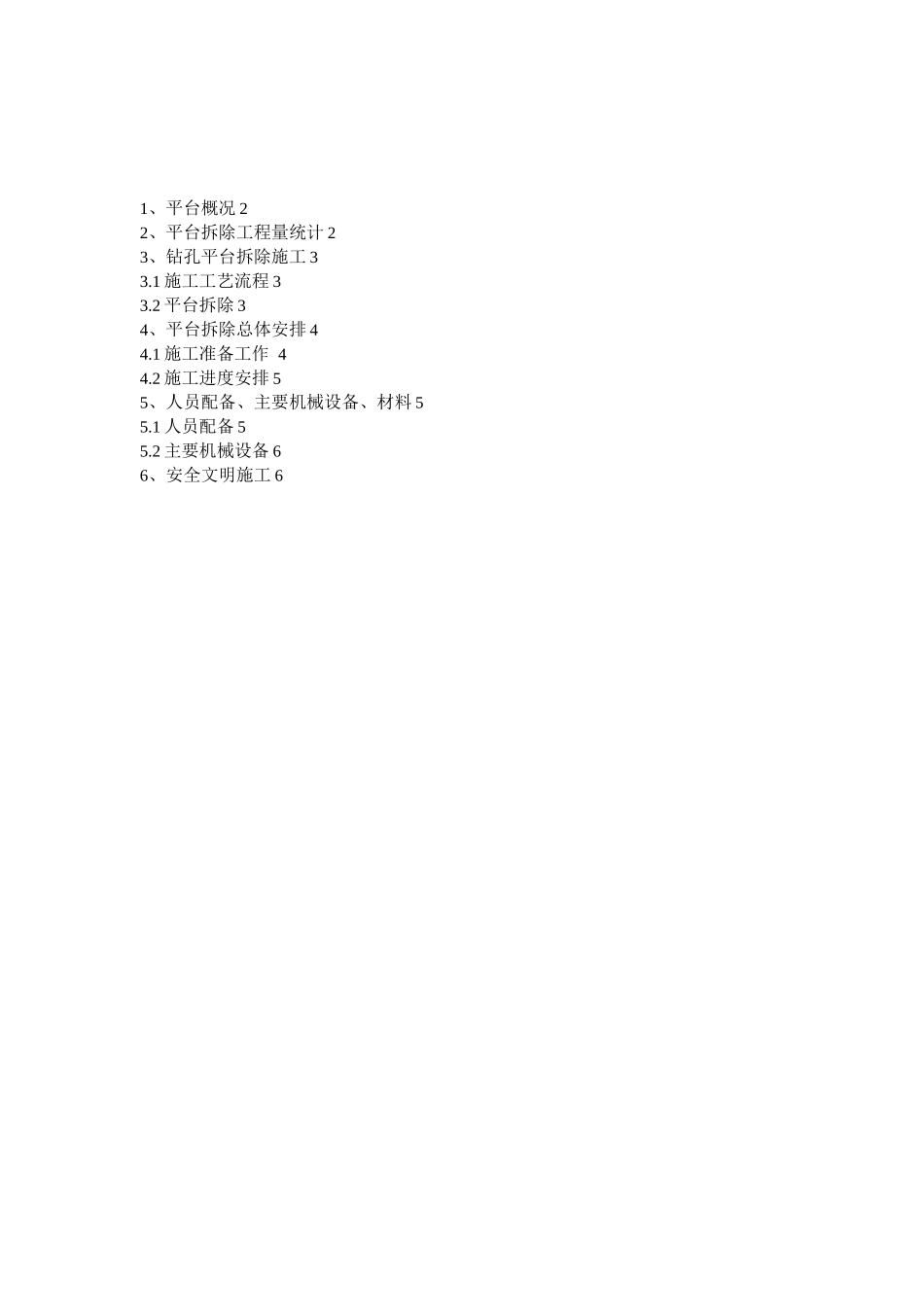

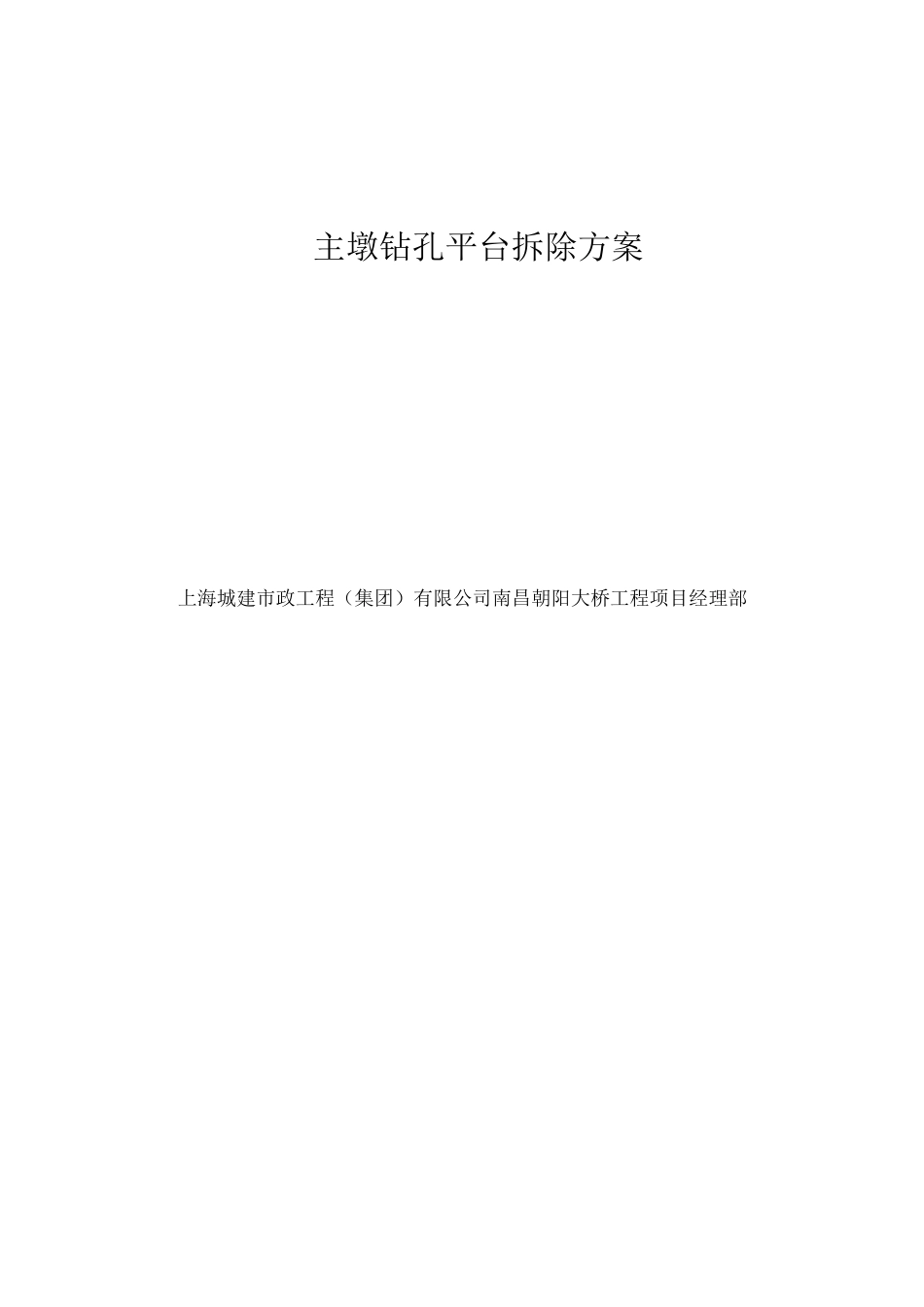

主墩钻孔平台拆除方案上海城建市政工程（集团）有限公司南昌朝阳大桥工程项目经理部1、平台概况 22、平台拆除工程量统计 23、钻孔平台拆除施工 33.1 施工工艺流程 33.2 平台拆除 34、平台拆除总体安排 44.1 施工准备工作 44.2 施工进度安排 55、人员配备、主要机械设备、材料 55.1 人员配备 55.2 主要机械设备 66、安全文明施工 61、平台概况朝阳大桥主桥在 15 号至 20 号主墩均布置钻孔平台（兼做围堰现 场拼装平台），平台长 45m（顺河流方向），宽 25.8m。© 820 x 10mm 支撑钢管桩横桥向 8 排，中间 4 排每排 5 根，外侧每排 4 根，共 36 根。平台两侧预留 8米宽的支栈桥，顶面标高+23.6m，与主栈桥和支 栈桥平齐并连通。主墩平台结构形式与栈桥基本相同，采纳多跨连续梁方案。下部 结构采纳打入式钢管桩基础，根据受力计算每排采纳 4〜5 根 © 820 x 10mm 钢管桩作为下部支撑。钢管桩顶设 2HN7*3 型钢分 配梁，桩间焊接型钢剪刀撑，使钢管桩形成板凳式结构。横桥向主梁 结构为单层 321 型贝雷桁架，为 2〜4 排一组，梁高 1.5m。贝雷梁上 部顺桥向铺 I25a,间距按 30cm 布置，面板采纳10mm 钢板，上边焊 防滑条。平台具体布置见附图。2、平台拆除工程量统计平台拆除时，预留两侧支栈桥，其拆除工程量如下表：序号名称规格数量重量（Kg）备注1钢管桩①820*10mmL=22.5m36 根161804.2桩尖包边0.5m2贝雷梁321 型426 片3450 标准花窗54 个49 标准花窗327 个5上部分配梁工 25b,L=3543m148806间距 30cm6平台面板10mm 钢板约 1075m2843717合计钢结构约 629t，贝雷片 426 片3、’钻孔平台拆除施工3.1 施工工艺流程钻孔平台拆除施工工艺流程如下：施工准备（平台上围堰已整体 提升固定）一平台顶面钢板拆除-工 25 钢拆除-贝雷梁拆除（含限 位装置）T 钢管桩顶 H 型钢拆除 T 钢管桩连接系拆除 T 钢管桩拔出 （振动锤配合）。3.2 平台拆除本平台的拆除是在上方有围堰的情况下进行，对平台拆除存在较 大影响。围堰在平台上拼装完成后整体提升 0.5-1m 高固定，留出平 台拆除高度。平台拆除利用主墩两侧的支栈桥停放 50 吨履带吊，吊 机臂杆高出围堰吊放系统顶部，将围堰内的拆除构件吊出。钻孔平台的拆除工作同搭设工作顺序基本相反，拆除方法基本与 搭设方法相同，依次拆除平台面板、型钢分配梁、贝雷、桩顶分配梁 及钢管桩。① 、平台面板拆除：平...
