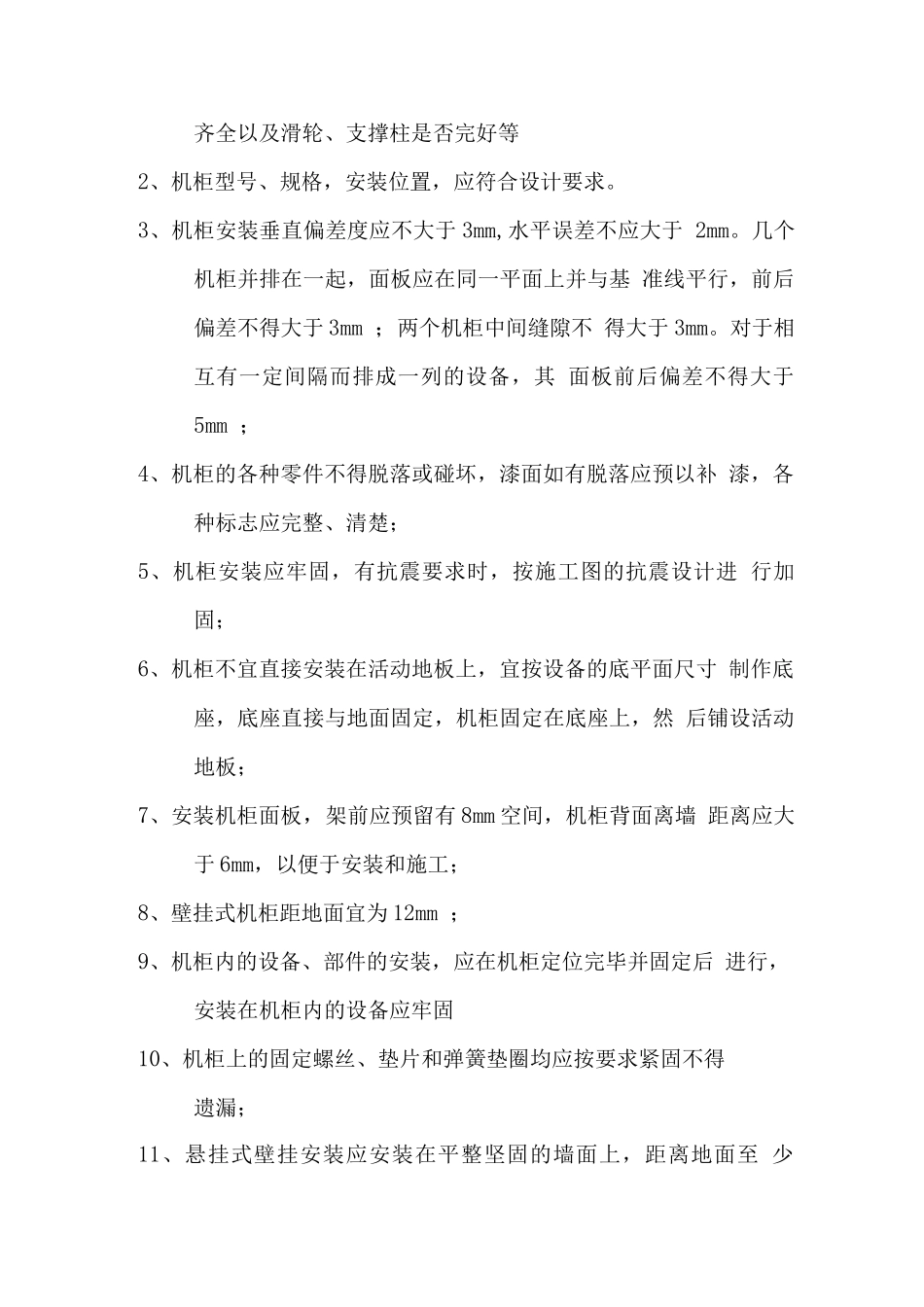

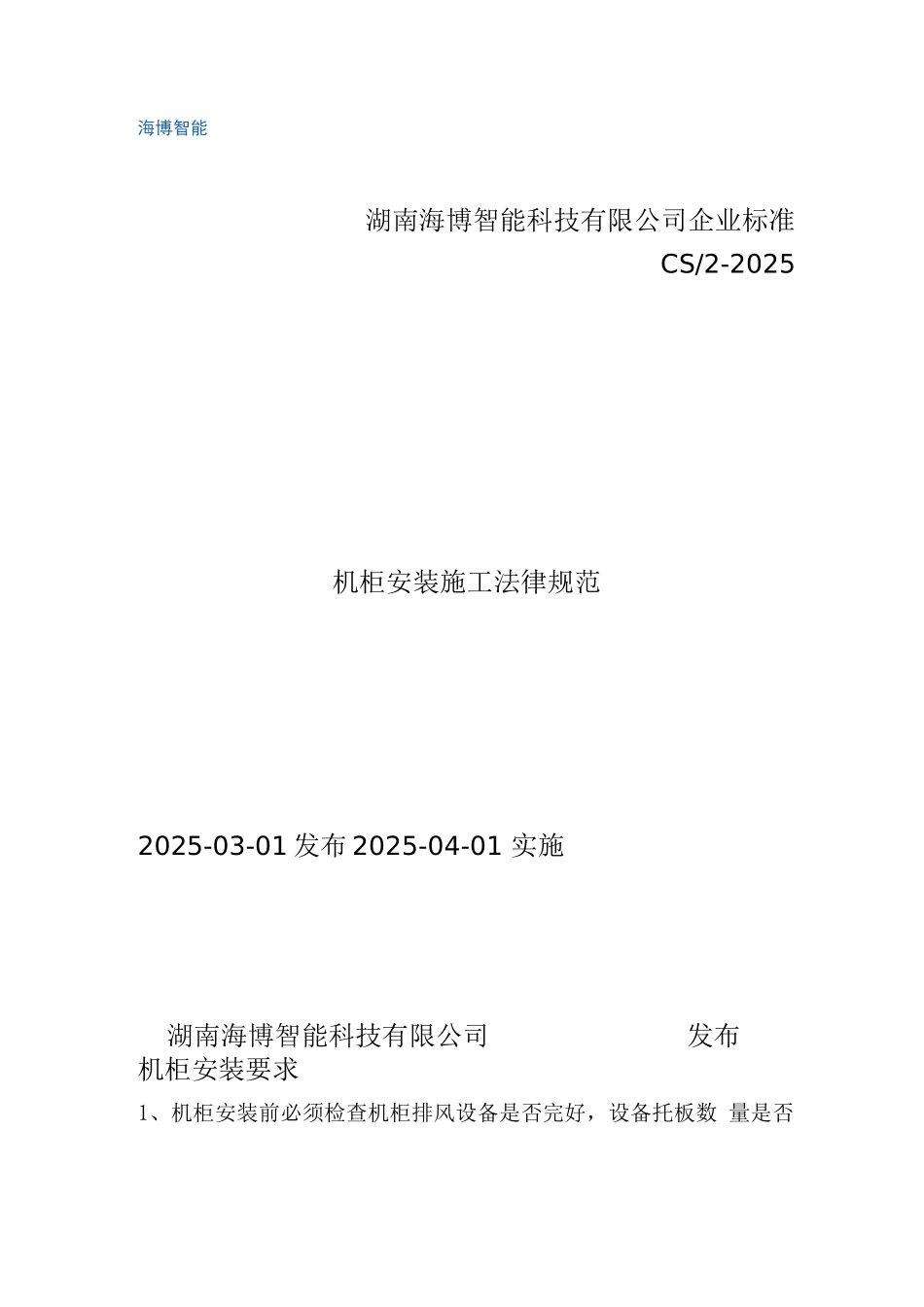

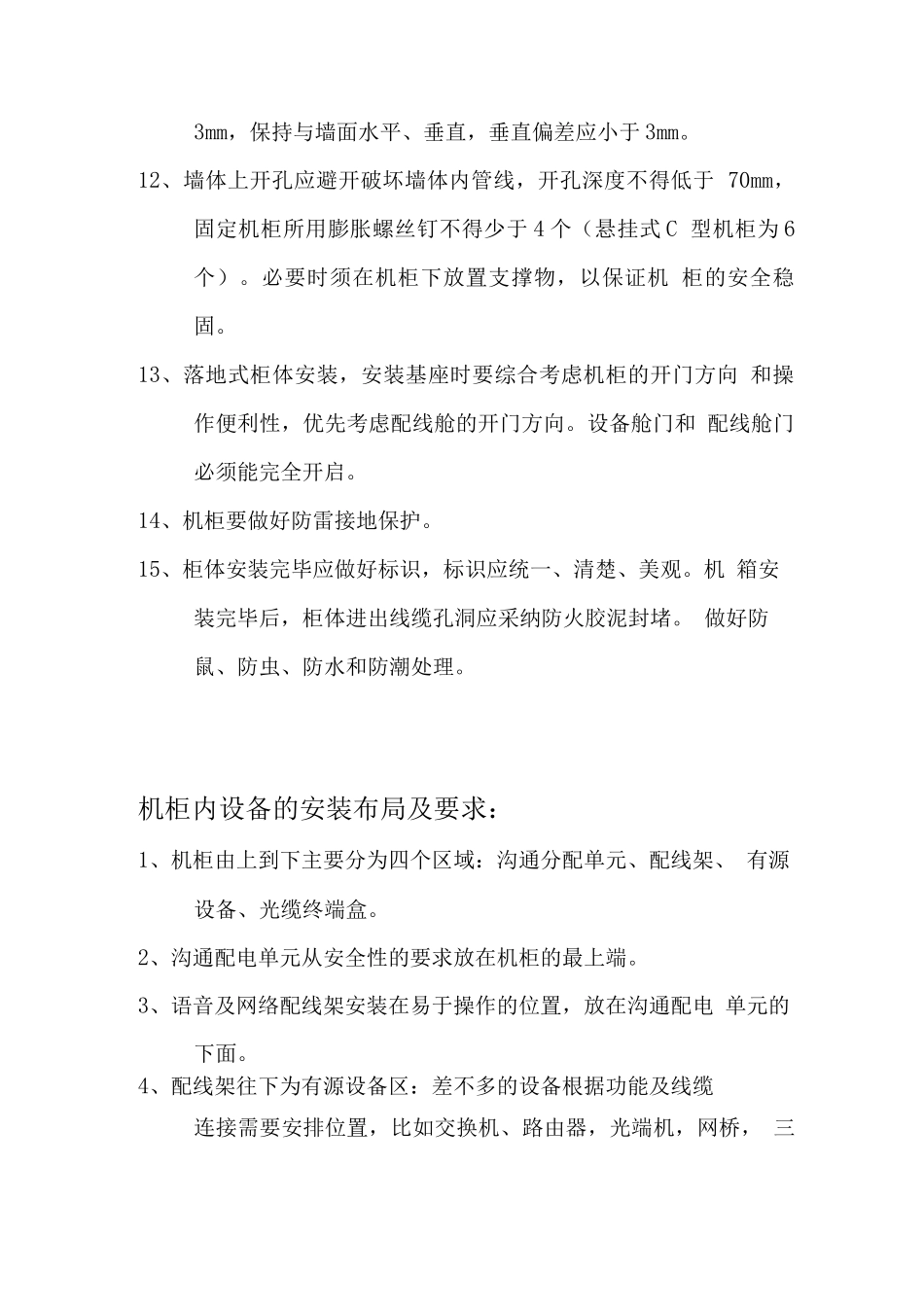

海博智能湖南海博智能科技有限公司企业标准CS/2-2025机柜安装施工法律规范2025-03-01 发布 2025-04-01 实施机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数 量是否湖南海博智能科技有限公司发布齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格，安装位置，应符合设计要求。3、机柜安装垂直偏差度应不大于 3mm,水平误差不应大于 2mm。几个机柜并排在一起，面板应在同一平面上并与基 准线平行，前后偏差不得大于 3mm ；两个机柜中间缝隙不 得大于 3mm。对于相互有一定间隔而排成一列的设备，其 面板前后偏差不得大于5mm ；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补 漆，各种标志应完整、清楚；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进 行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸 制作底座，底座直接与地面固定，机柜固定在底座上，然 后铺设活动地板；7、安装机柜面板，架前应预留有 8mm 空间，机柜背面离墙 距离应大于 6mm，以便于安装和施工；8、壁挂式机柜距地面宜为 12mm ；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后 进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至 少3mm，保持与墙面水平、垂直，垂直偏差应小于 3mm。12、墙体上开孔应避开破坏墙体内管线，开孔深度不得低于 70mm，固定机柜所用膨胀螺丝钉不得少于 4 个（悬挂式 C 型机柜为 6个）。必要时须在机柜下放置支撑物，以保证机 柜的安全稳固。13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向 和操作便利性，优先考虑配线舱的开门方向。设备舱门和 配线舱门必须能完全开启。14、机柜要做好防雷接地保护。15、柜体安装完毕应做好标识，标识应统一、清楚、美观。机 箱安装完毕后，柜体进出线缆孔洞应采纳防火胶泥封堵。 做好防鼠、防虫、防水和防潮处理。机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：沟通分配单元、配线架、 有源设备、光缆终端盒。2、沟通配电单元从安全性的要求放在机柜的最上端。3、语音及网络配线架安装在易于操作的位置，放在沟通配电 单元的下面。4、配线架往下为有源设备区：差不多的设备根据功能及线缆连接需要安排位置，比如交换机、路由器，光端机，网桥， 三者是一一连接的，为了防止信号...
