机械制图的默认规则

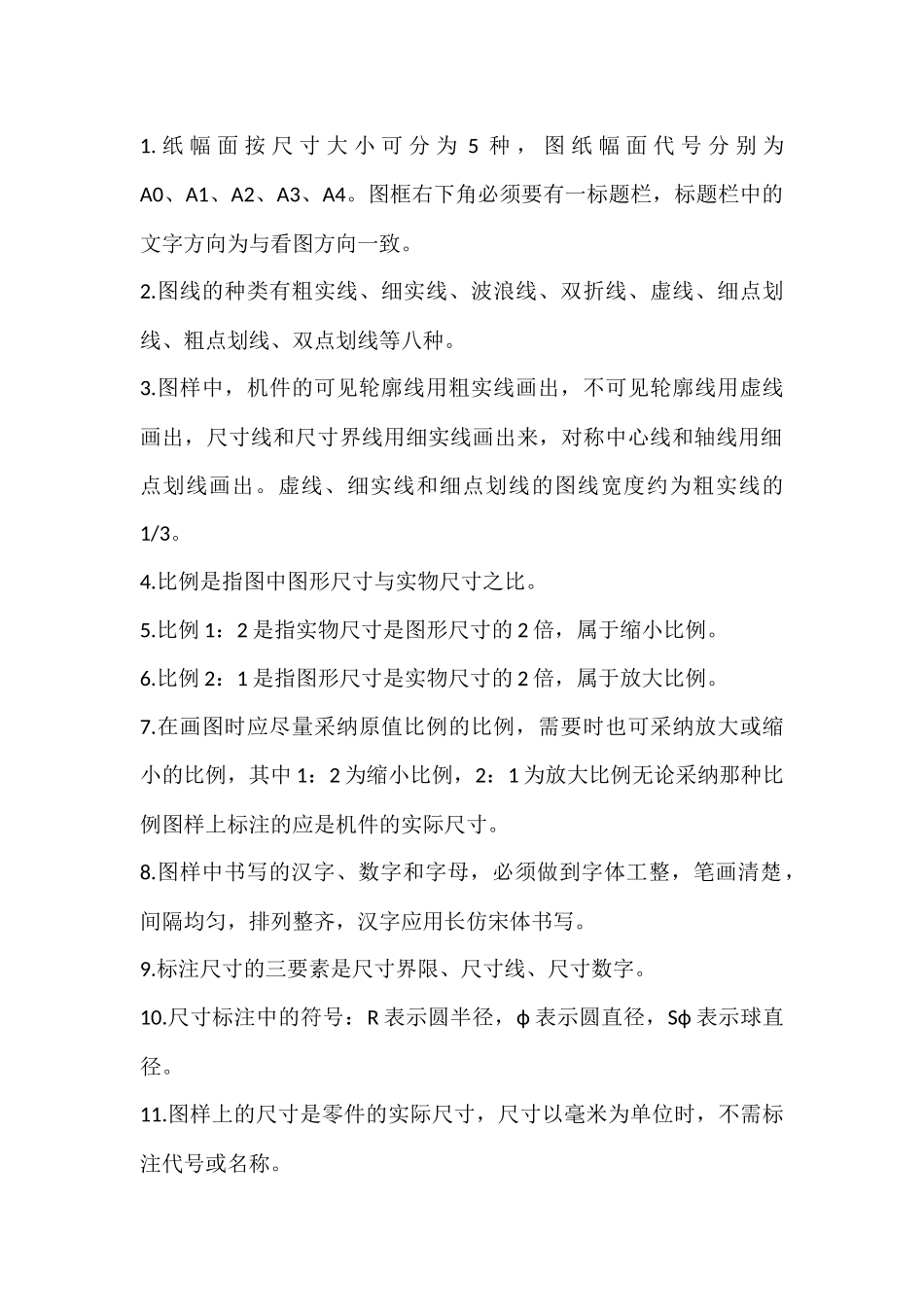

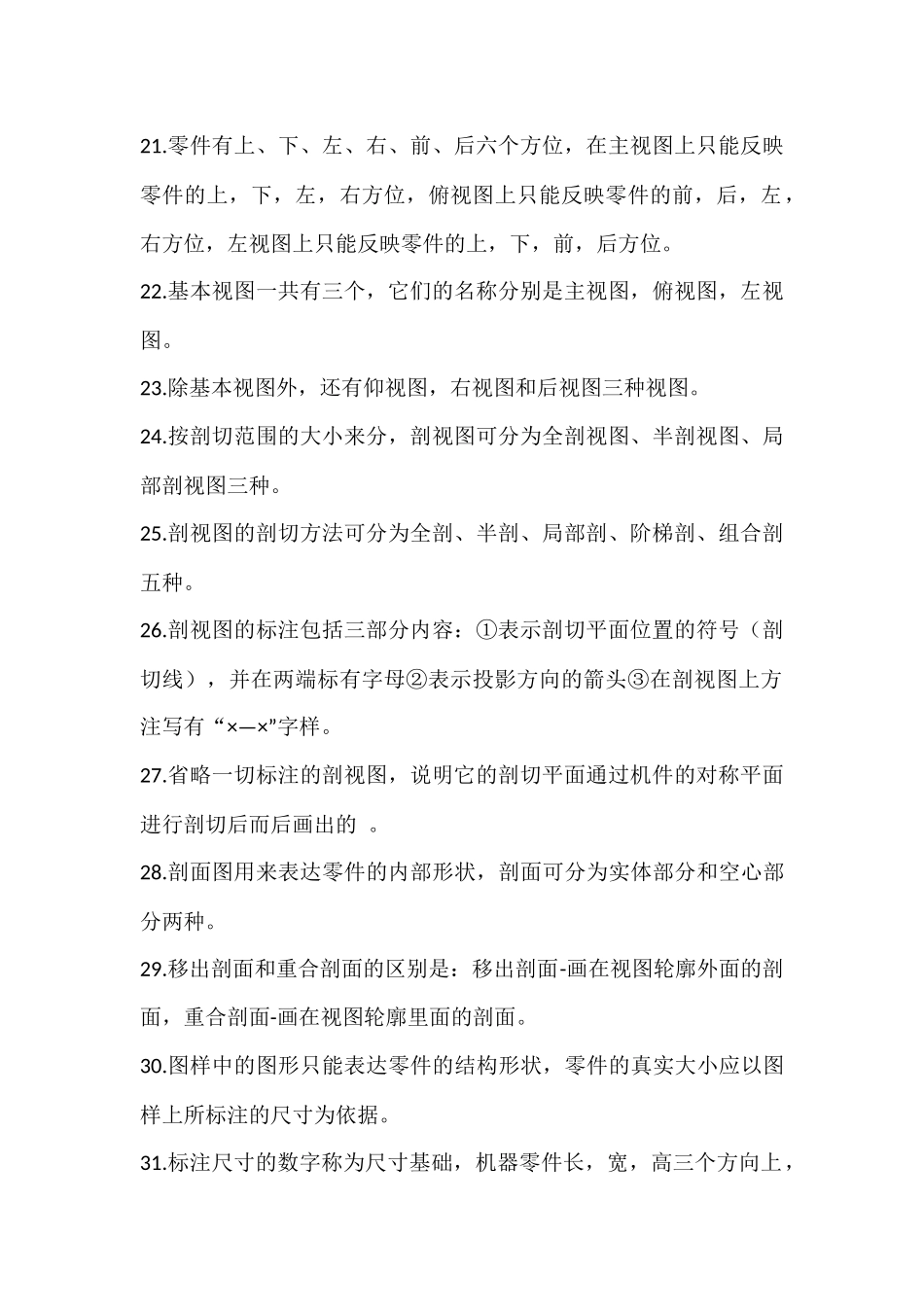

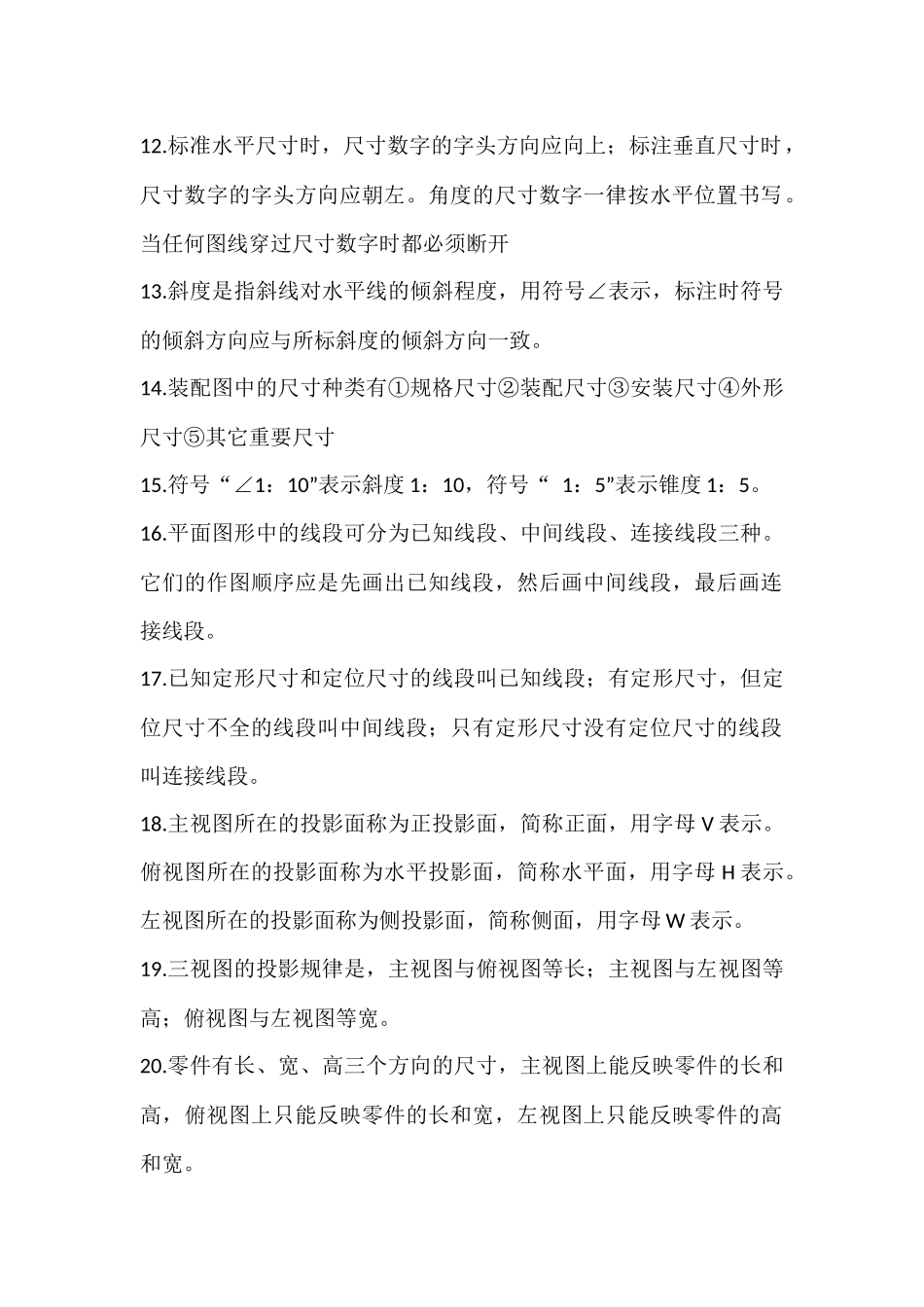

1. 纸 幅 面 按 尺 寸 大 小 可 分 为 5 种 ， 图 纸 幅 面 代 号 分 别 为A0、A1、A2、A3、A4。图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八种。3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/3。4.比例是指图中图形尺寸与实物尺寸之比。5.比例 1：2 是指实物尺寸是图形尺寸的 2 倍，属于缩小比例。6.比例 2：1 是指图形尺寸是实物尺寸的 2 倍，属于放大比例。7.在画图时应尽量采纳原值比例的比例，需要时也可采纳放大或缩小的比例，其中 1：2 为缩小比例，2：1 为放大比例无论采纳那种比例图样上标注的应是机件的实际尺寸。8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。10.尺寸标注中的符号：R 表示圆半径，ф 表示圆直径，Sф 表示球直径。11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。14.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸15.符号“∠1：10”表示斜度 1：10，符号“ 1：5”表示锥度 1：5。16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。18.主视图所在的投影面称为正投影面，简称正面，用字母 V 表示。俯视图所在的投影面称为水平投影面，简称水平面，用字母 H 表示。左视图所在的投影面称为侧投影面，简称侧面，用字母 W 表示。19.三视图的投影规律是，主视图与俯视图等长；主视图与左视图等高；俯视图与左视图等宽。20.零件有长、宽、高三个方向的尺...
