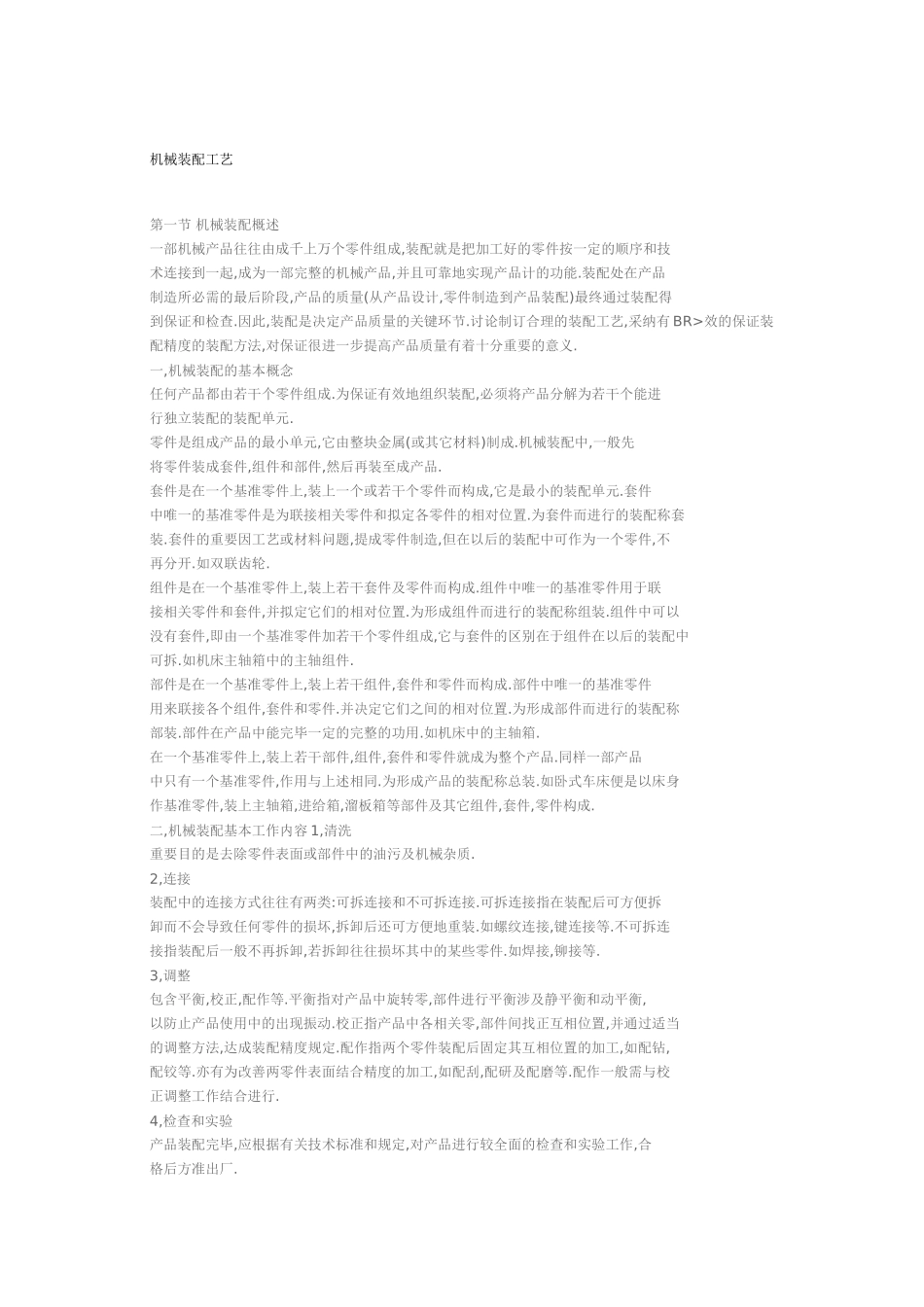

机械装配工艺第一节 机械装配概述 一部机械产品往往由成千上万个零件组成,装配就是把加工好的零件按一定的顺序和技术连接到一起,成为一部完整的机械产品,并且可靠地实现产品计的功能.装配处在产品制造所必需的最后阶段,产品的质量(从产品设计,零件制造到产品装配)最终通过装配得到保证和检查.因此,装配是决定产品质量的关键环节.讨论制订合理的装配工艺,采纳有 BR>效的保证装配精度的装配方法,对保证很进一步提高产品质量有着十分重要的意义. 一,机械装配的基本概念 任何产品都由若干个零件组成.为保证有效地组织装配,必须将产品分解为若干个能进行独立装配的装配单元. 零件是组成产品的最小单元,它由整块金属(或其它材料)制成.机械装配中,一般先将零件装成套件,组件和部件,然后再装至成产品. 套件是在一个基准零件上,装上一个或若干个零件而构成,它是最小的装配单元.套件中唯一的基准零件是为联接相关零件和拟定各零件的相对位置.为套件而进行的装配称套装.套件的重要因工艺或材料问题,提成零件制造,但在以后的装配中可作为一个零件,不再分开.如双联齿轮. 组件是在一个基准零件上,装上若干套件及零件而构成.组件中唯一的基准零件用于联接相关零件和套件,并拟定它们的相对位置.为形成组件而进行的装配称组装.组件中可以没有套件,即由一个基准零件加若干个零件组成,它与套件的区别在于组件在以后的装配中可拆.如机床主轴箱中的主轴组件. 部件是在一个基准零件上,装上若干组件,套件和零件而构成.部件中唯一的基准零件用来联接各个组件,套件和零件.并决定它们之间的相对位置.为形成部件而进行的装配称部装.部件在产品中能完毕一定的完整的功用.如机床中的主轴箱. 在一个基准零件上,装上若干部件,组件,套件和零件就成为整个产品.同样一部产品中只有一个基准零件,作用与上述相同.为形成产品的装配称总装.如卧式车床便是以床身作基准零件,装上主轴箱,进给箱,溜板箱等部件及其它组件,套件,零件构成. 二,机械装配基本工作内容 1,清洗 重要目的是去除零件表面或部件中的油污及机械杂质. 2,连接 装配中的连接方式往往有两类:可拆连接和不可拆连接.可拆连接指在装配后可方便拆卸而不会导致任何零件的损坏,拆卸后还可方便地重装.如螺纹连接,键连接等.不可拆连接指装配后一般不再拆卸,若拆卸往往损坏其中的某些零件.如焊接,铆接等. 3,调整 包含平衡,校正,配作等.平衡指对产品中旋转零,部件进行平衡涉及静平衡和动平衡,以防止产品使用中的出现振...
