机油泵传动轴支架全套工序卡

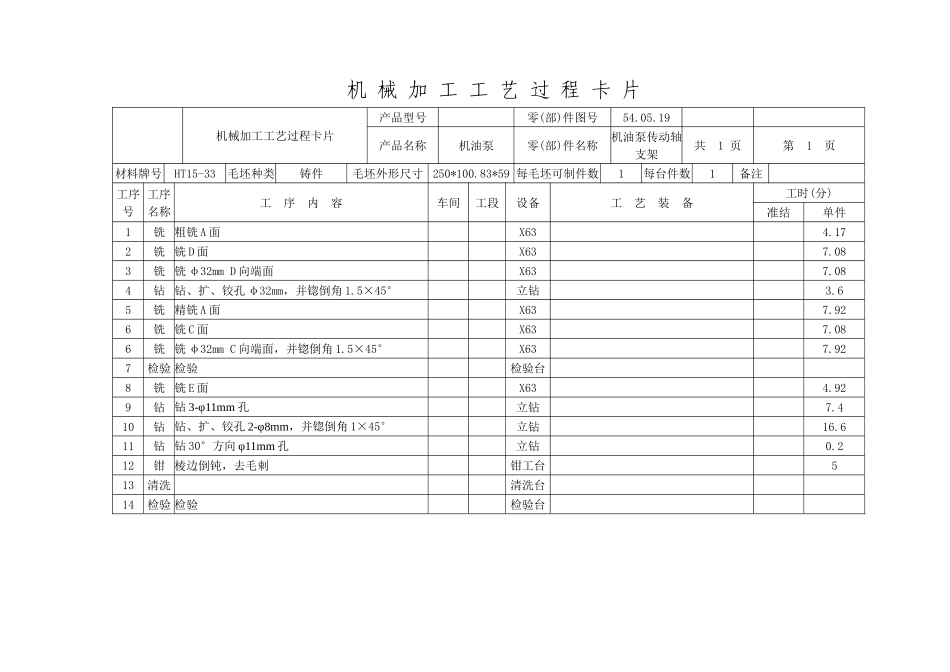

机油泵传动轴支架全套工序卡_第1页
1/12

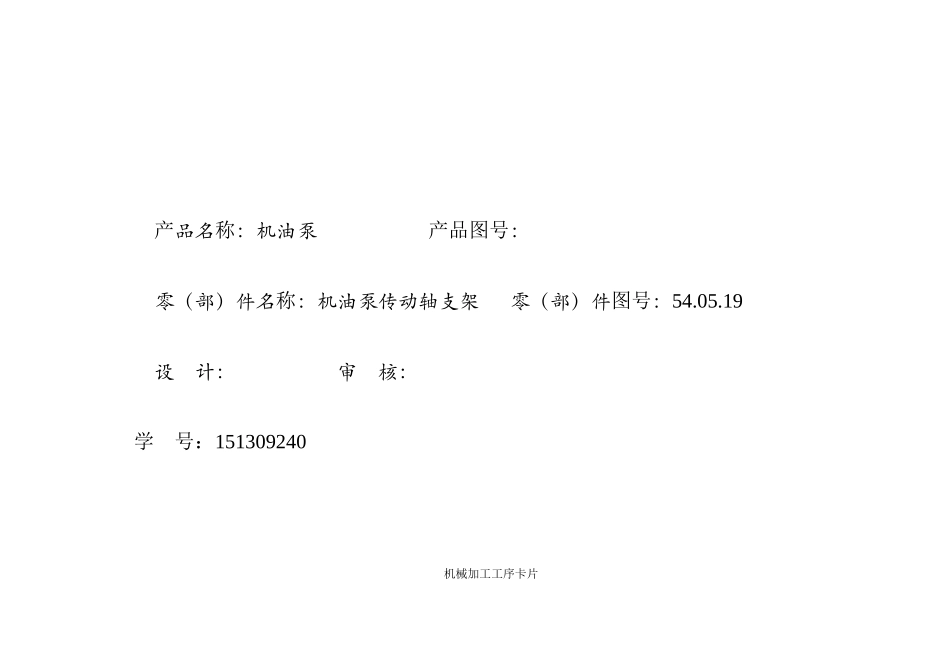

机油泵传动轴支架全套工序卡_第2页
2/12

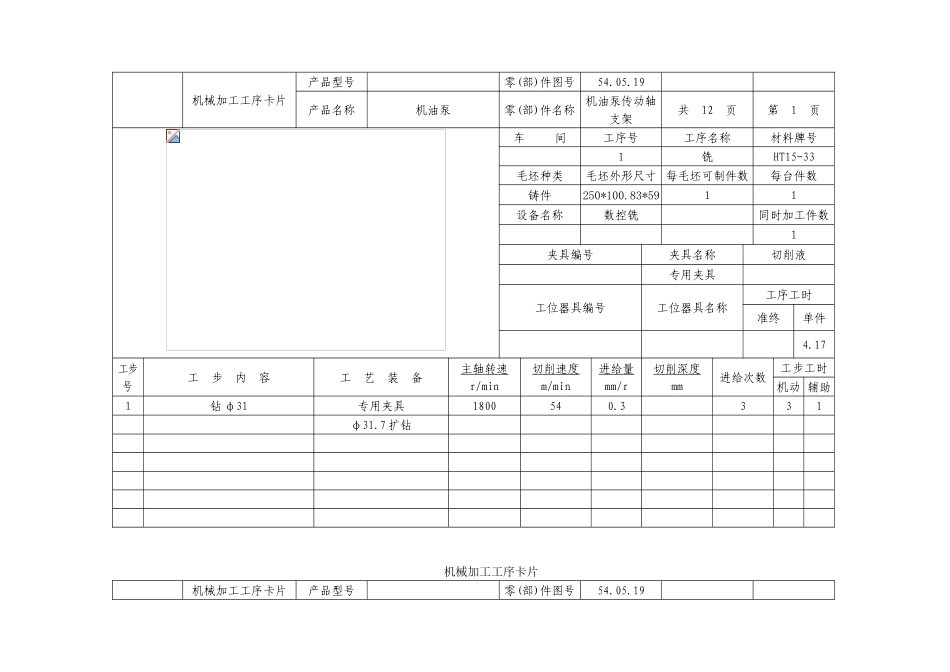

机油泵传动轴支架全套工序卡_第3页
3/12
机 械 加 工 工 艺 过 程 卡 片机械加工工艺过程卡片产品型号零(部)件图号54.05.19产品名称机油泵零(部)件名称机油泵传动轴支架共 1 页第 1 页材料牌号HT15-33毛坯种类铸件毛坯外形尺寸250*100.83*59 每毛坯可制件数1每台件数1备注工序号工序名称工 序 内 容车间工段设备工 艺 装 备工时(分)准结单件1铣 粗铣 A 面X634.172铣 铣 D 面X637.083铣 铣 φ32mm D 向端面X637.084钻 钻、扩、铰孔 φ32mm,并锪倒角 1.5×45°立钻3.65铣 精铣 A 面X637.926铣 铣 C 面X637.086铣 铣 φ32mm C 向端面,并锪倒角 1.5×45°X637.927检验 检验检验台8铣 铣 E 面X634.929钻 钻 3-φ11mm 孔立钻7.410钻 钻、扩、铰孔 2-φ8mm,并锪倒角 1×45°立钻16.611钻 钻 30°方向 φ11mm 孔立钻0.212钳 棱边倒钝,去毛剌钳工台513清洗清洗台14检验 检验检验台产品名称:机油泵 产品图号:零(部)件名称:机油泵传动轴支架 零(部)件图号:54.05.19设 计: 审 核: 学 号:151309240机械加工工序卡片机械加工工序卡片产品型号零(部)件图号54.05.19产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 1 页车 间工序号工序名称材料牌号1铣HT15-33毛坯种类毛坯外形尺寸 每毛坯可制件数每台件数铸件250*100.83*5911设备名称数控铣同时加工件数1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件4.17工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动 辅助1钻 φ31专用夹具1800540.3331φ31.7 扩钻机械加工工序卡片机械加工工序卡片产品型号零(部)件图号54.05.19产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 2 页车 间工序号工序名称材料牌号2铣HT15-33毛坯种类毛坯外形尺寸 每毛坯可制件数每台件数铸件250*98.83*5911设备名称X63同时加工件数1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件7.08工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动 辅助2扩 φ32专用夹具3826.51.62111机械加工工序卡片机械加工工序卡片产品型号零(部)件图号54.05.19产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 3 页车 间工序号工序名称材料牌号3铣HT15-33毛坯种类毛坯外形尺寸 每毛坯可制件数每台件数铸件...
