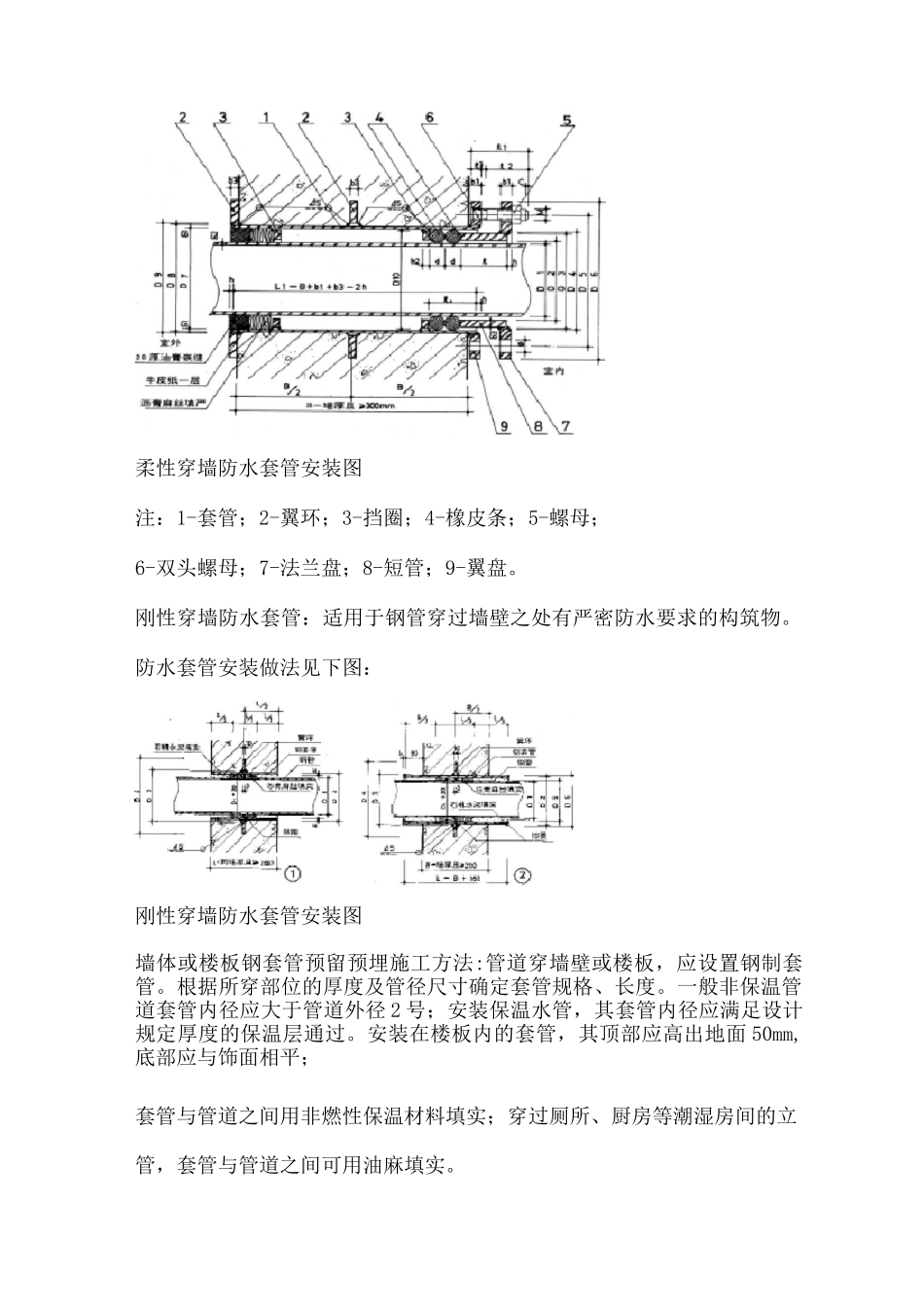

机电预留预埋施工方案总承包工作范围的机电安装包括：预埋安装、防雷接地预埋安装1.1.1.1 预埋施工方法概述1.1 本项目要求总承包预埋由指定分包按规定时间供应的套管、固定件、锚栓、支架预埋铁、线管。为了有效的配合结构施工，总承包编制及提供各分包浇混凝土的计划，包括短期（1 周）的计划，使各分包清楚知道浇混凝土的时间及位置，预先进行备料。施工期间，总承包在完成放套管、管线、预埋件及预留孔洞后，通知分包进行现场复查确认位置，及经过监理完成隐蔽工程验收后才进行浇混凝土。1.2 钢结构预留洞，由总承包提供综合机电留孔图，给钢结构在加工时预先开孔，避开现场切割。在配合阶段要确保混凝土内管线预埋到位准确，缩短工期，使各楼层的施工期为最科学的、最短的。在预埋时，要根据本工程单层面积大小，各类管线特点，派专人负责与土建单位协调，同时派施工技术熟练的技术工人进行长距离的管线预埋配合施工。由土建专业施工预留的孔、洞，安装单位必须对施工图进行复核，复核内容、数量是否够，大小是否合适，位置标高是否对。如有差错应及时同设计和土建联系，千万不能擅自割断土建的结构钢筋自行留孔、留洞。预埋时，按设计施工图进行预埋和预留工作，必须根据设计坐标、标高位置进行，根据土建施工进度要求安排施工，同时按施工图坐标位置要求土建弹出（标出）结构的标高线和水平轴线，以利管道敷设到位。1. 2. 4 管道穿越结构梁或主钢筋时应与土建配合处理，不得任意变动和切割主钢筋，管道安装坡度，坐标、位置应符合设计要求和验收规氾。1.2. 5 在施工结束后尽快通知监理方进行验收，并及时办好隐蔽工程验收手续，使预埋管连通率做到最高。1. 1.1.2 预埋套管、预埋件、孔洞等工程施工方法2. 1 工艺流程审核图纸 套管、埋件预备现场测量套管安装、埋件位置核查套管固定预检隐蔽验收2.2 防水套管预留预埋施工方法2.2. 1 柔性穿墙防水套管：用于管道穿过墙壁之处受有震动或有严密防水要求的构筑物，防水套管安装做法见下图：柔性穿墙防水套管安装图注：1-套管；2-翼环；3-挡圈；4-橡皮条；5-螺母；6-双头螺母；7-法兰盘；8-短管；9-翼盘。刚性穿墙防水套管：适用于钢管穿过墙壁之处有严密防水要求的构筑物。防水套管安装做法见下图：刚性穿墙防水套管安装图墙体或楼板钢套管预留预埋施工方法:管道穿墙壁或楼板，应设置钢制套管。根据所穿部位的厚度及管径尺寸确定套管规格、长度。一般非保温管道套管内径应大于管...
