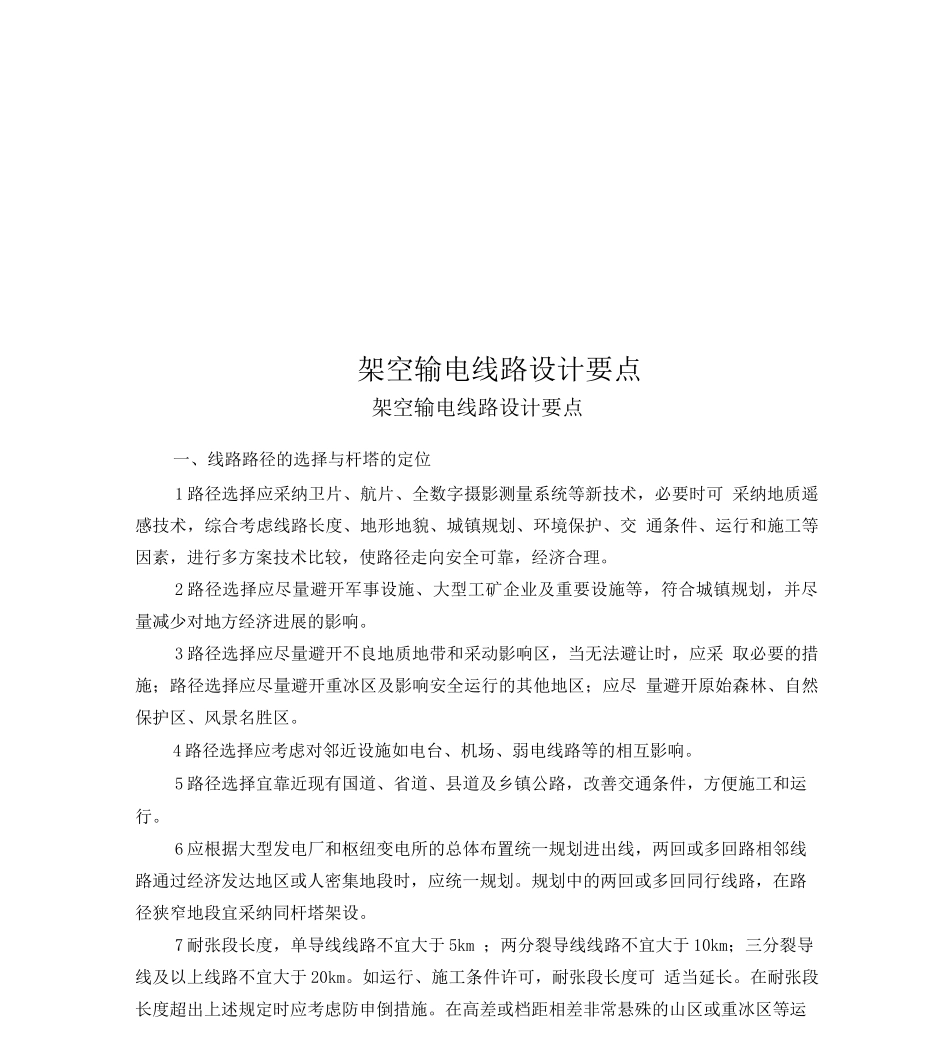

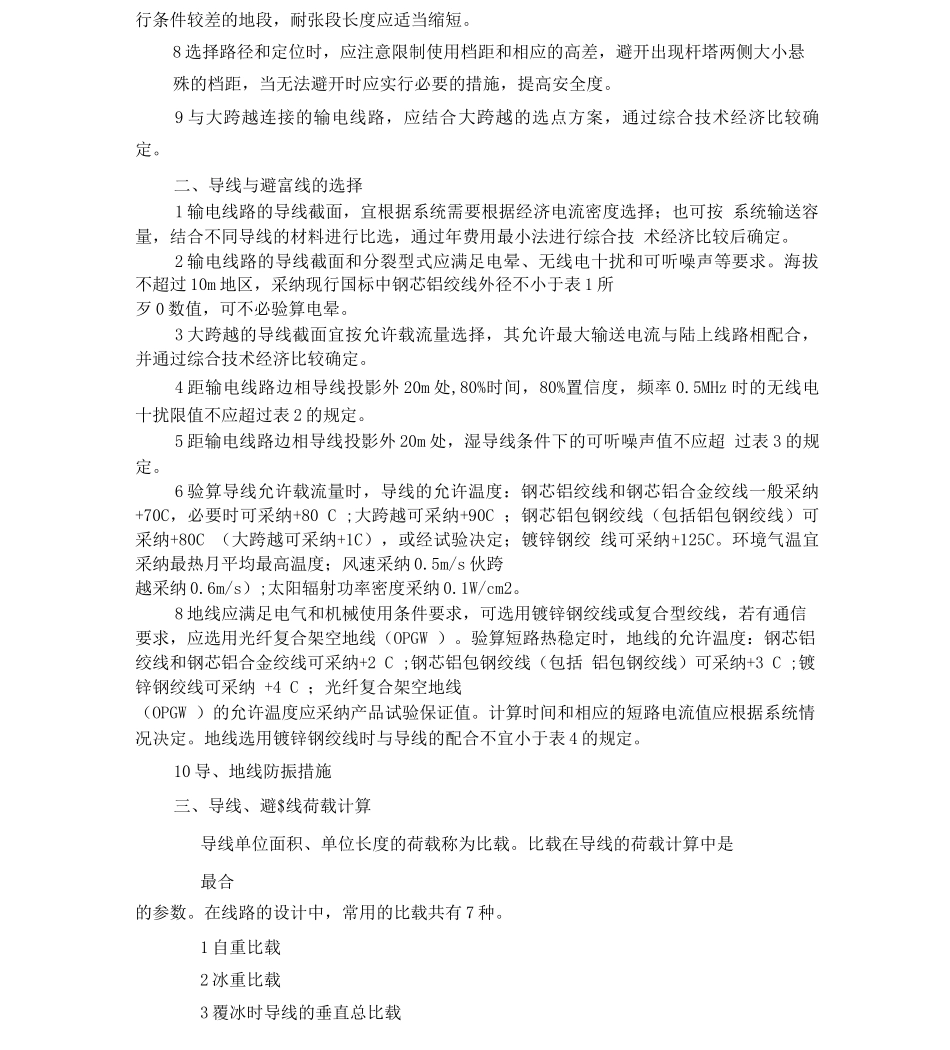

架空输电线路设计要点架空输电线路设计要点一、线路路径的选择与杆塔的定位1 路径选择应采纳卫片、航片、全数字摄影测量系统等新技术，必要时可 采纳地质遥感技术，综合考虑线路长度、地形地貌、城镇规划、环境保护、交 通条件、运行和施工等因素，进行多方案技术比较，使路径走向安全可靠，经济合理。2 路径选择应尽量避开军事设施、大型工矿企业及重要设施等，符合城镇规划，并尽量减少对地方经济进展的影响。3 路径选择应尽量避开不良地质地带和采动影响区，当无法避让时，应采 取必要的措施；路径选择应尽量避开重冰区及影响安全运行的其他地区；应尽 量避开原始森林、自然保护区、风景名胜区。4 路径选择应考虑对邻近设施如电台、机场、弱电线路等的相互影响。5 路径选择宜靠近现有国道、省道、县道及乡镇公路，改善交通条件，方便施工和运行。6 应根据大型发电厂和枢纽变电所的总体布置统一规划进出线，两回或多回路相邻线路通过经济发达地区或人密集地段时，应统一规划。规划中的两回或多回同行线路，在路径狭窄地段宜采纳同杆塔架设。7 耐张段长度，单导线线路不宜大于 5km ；两分裂导线线路不宜大于 10km；三分裂导线及以上线路不宜大于 20km。如运行、施工条件许可，耐张段长度可 适当延长。在耐张段长度超出上述规定时应考虑防申倒措施。在高差或档距相差非常悬殊的山区或重冰区等运行条件较差的地段，耐张段长度应适当缩短。8 选择路径和定位时，应注意限制使用档距和相应的高差，避开出现杆塔两侧大小悬殊的档距，当无法避开时应实行必要的措施，提高安全度。9 与大跨越连接的输电线路，应结合大跨越的选点方案，通过综合技术经济比较确定。二、导线与避富线的选择1 输电线路的导线截面，宜根据系统需要根据经济电流密度选择；也可按 系统输送容量，结合不同导线的材料进行比选，通过年费用最小法进行综合技 术经济比较后确定。2 输电线路的导线截面和分裂型式应满足电晕、无线电十扰和可听噪声等要求。海拔不超过 10m 地区，采纳现行国标中钢芯铝绞线外径不小于表 1 所歹 0 数值，可不必验算电晕。3 大跨越的导线截面宜按允许载流量选择，其允许最大输送电流与陆上线路相配合，并通过综合技术经济比较确定。4 距输电线路边相导线投影外 20m 处,80%时间，80%置信度，频率 0.5MHz 时的无线电十扰限值不应超过表 2 的规定。5 距输电线路边相导线投影外 20m 处，湿导线条件下的可听噪声值不应超...
