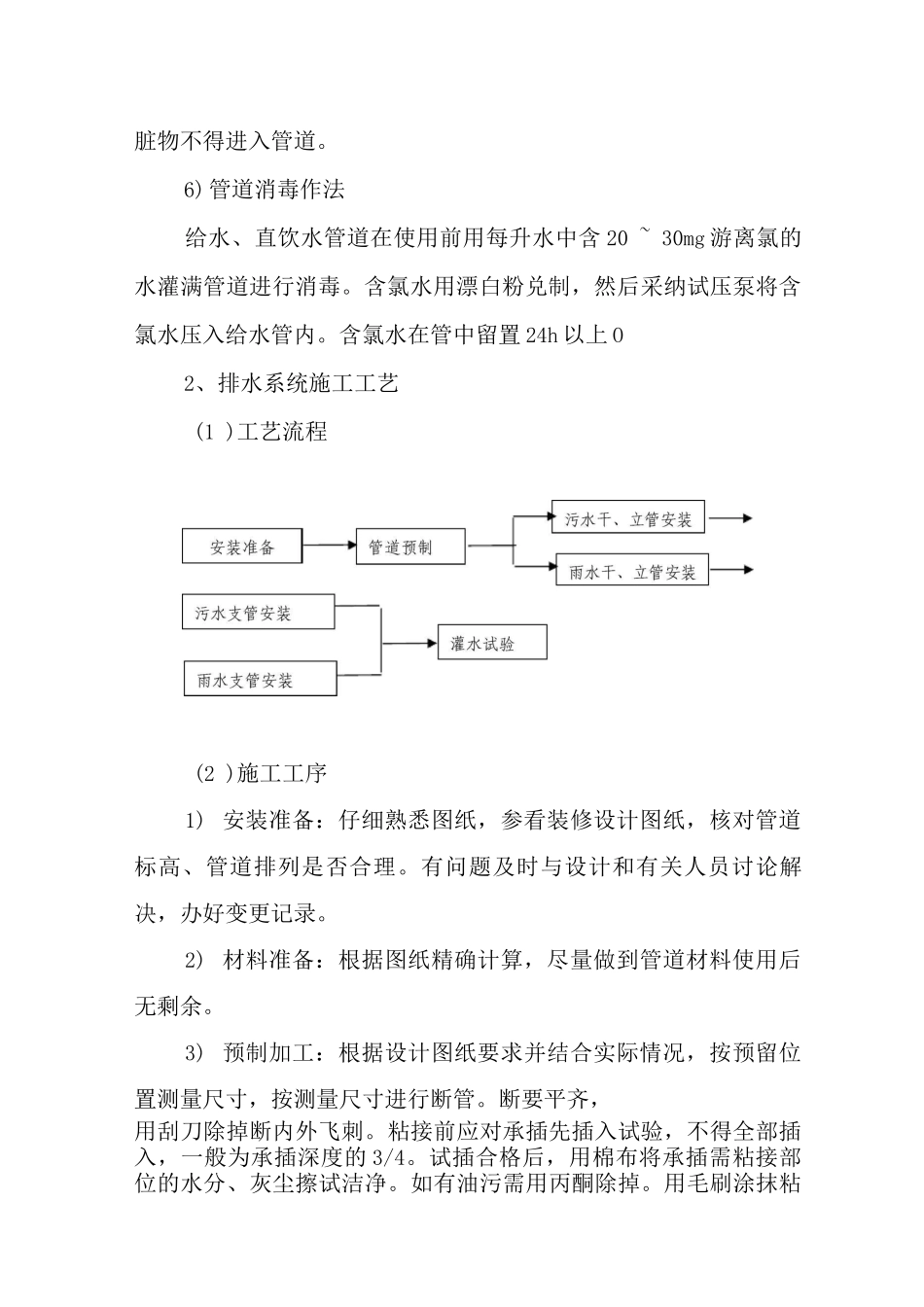

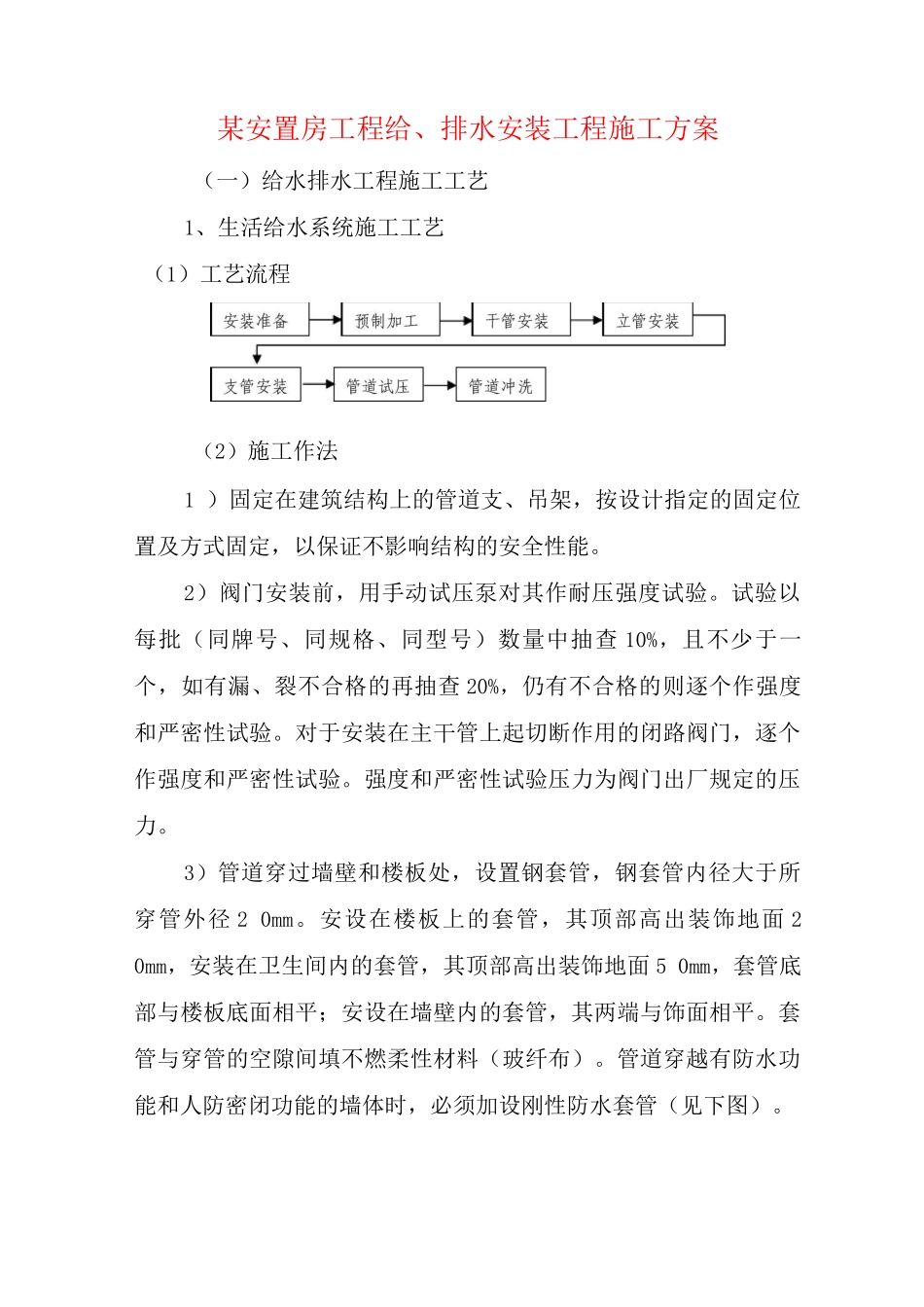

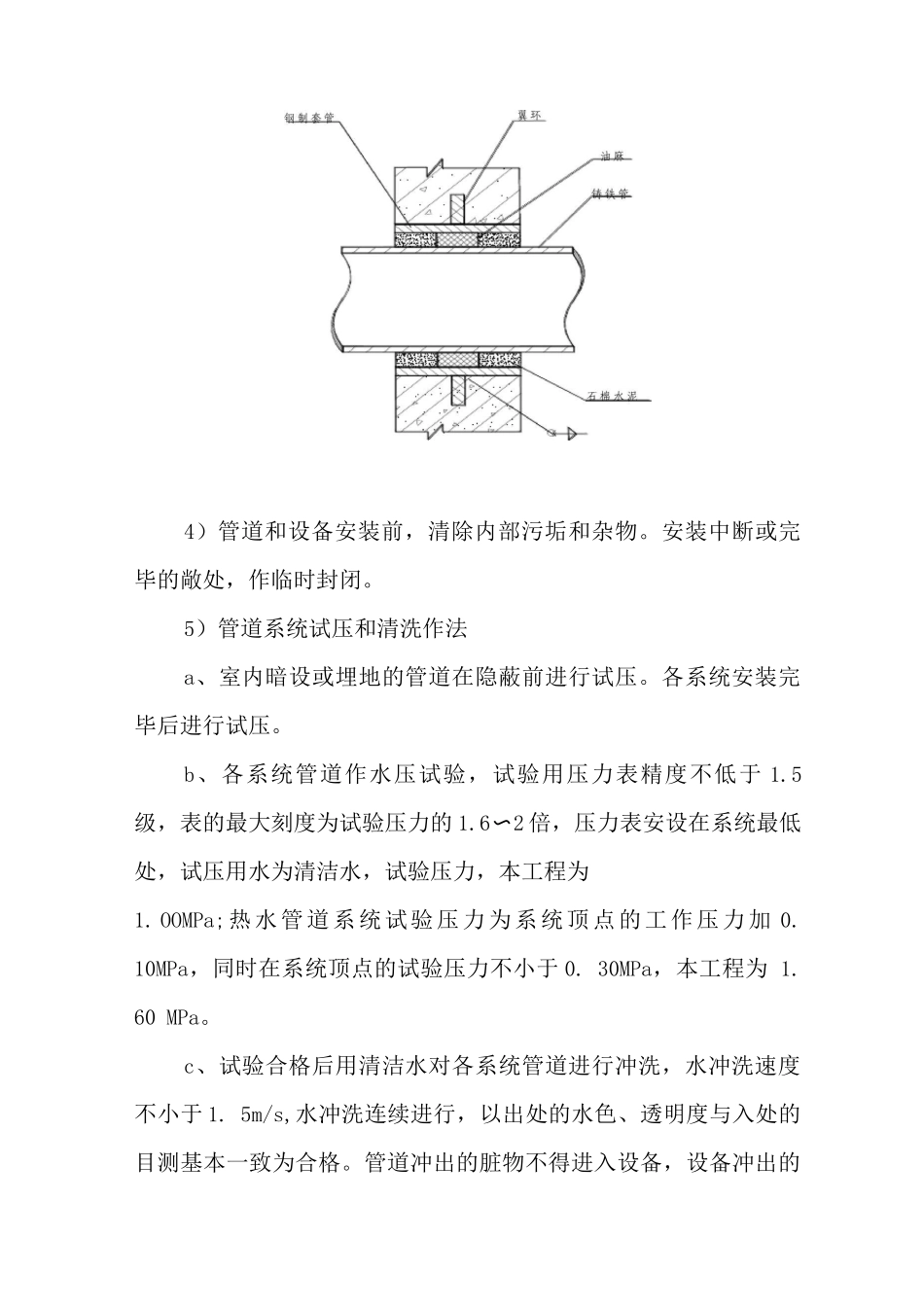

某安置房工程给、排水安装工程施工方案（一）给水排水工程施工工艺1、生活给水系统施工工艺（1）工艺流程（2）施工作法1 ）固定在建筑结构上的管道支、吊架，按设计指定的固定位置及方式固定，以保证不影响结构的安全性能。2）阀门安装前，用手动试压泵对其作耐压强度试验。试验以每批（同牌号、同规格、同型号）数量中抽查 10%，且不少于一个，如有漏、裂不合格的再抽查 20%，仍有不合格的则逐个作强度和严密性试验。对于安装在主干管上起切断作用的闭路阀门，逐个作强度和严密性试验。强度和严密性试验压力为阀门出厂规定的压力。3）管道穿过墙壁和楼板处，设置钢套管，钢套管内径大于所穿管外径 2 0mm。安设在楼板上的套管，其顶部高出装饰地面 2 0mm，安装在卫生间内的套管，其顶部高出装饰地面 5 0mm，套管底部与楼板底面相平；安设在墙壁内的套管，其两端与饰面相平。套管与穿管的空隙间填不燃柔性材料（玻纤布）。管道穿越有防水功能和人防密闭功能的墙体时，必须加设刚性防水套管（见下图）。4）管道和设备安装前，清除内部污垢和杂物。安装中断或完毕的敞处，作临时封闭。5）管道系统试压和清洗作法a、室内暗设或埋地的管道在隐蔽前进行试压。各系统安装完毕后进行试压。b、各系统管道作水压试验，试验用压力表精度不低于 1.5级，表的最大刻度为试验压力的 1.6〜2 倍，压力表安设在系统最低处，试压用水为清洁水，试验压力，本工程为1. OOMPa;热水管道系统试验压力为系统顶点的工作压力加 0. 10MPa，同时在系统顶点的试验压力不小于 0. 30MPa，本工程为 1. 60 MPa。c、试验合格后用清洁水对各系统管道进行冲洗，水冲洗速度不小于 1. 5m/s,水冲洗连续进行，以出处的水色、透明度与入处的目测基本一致为合格。管道冲出的脏物不得进入设备，设备冲出的脏物不得进入管道。6)管道消毒作法给水、直饮水管道在使用前用每升水中含 20 ~ 30mg 游离氯的水灌满管道进行消毒。含氯水用漂白粉兑制，然后采纳试压泵将含氯水压入给水管内。含氯水在管中留置 24h 以上 O2、排水系统施工工艺(1 )工艺流程(2 )施工工序1) 安装准备：仔细熟悉图纸，参看装修设计图纸，核对管道标高、管道排列是否合理。有问题及时与设计和有关人员讨论解决，办好变更记录。2) 材料准备：根据图纸精确计算，尽量做到管道材料使用后无剩余。3) 预制加工：根据设计图纸要求并结合实际情况，按预留位置测量尺寸，按测量尺寸进行断管。断要平齐...
