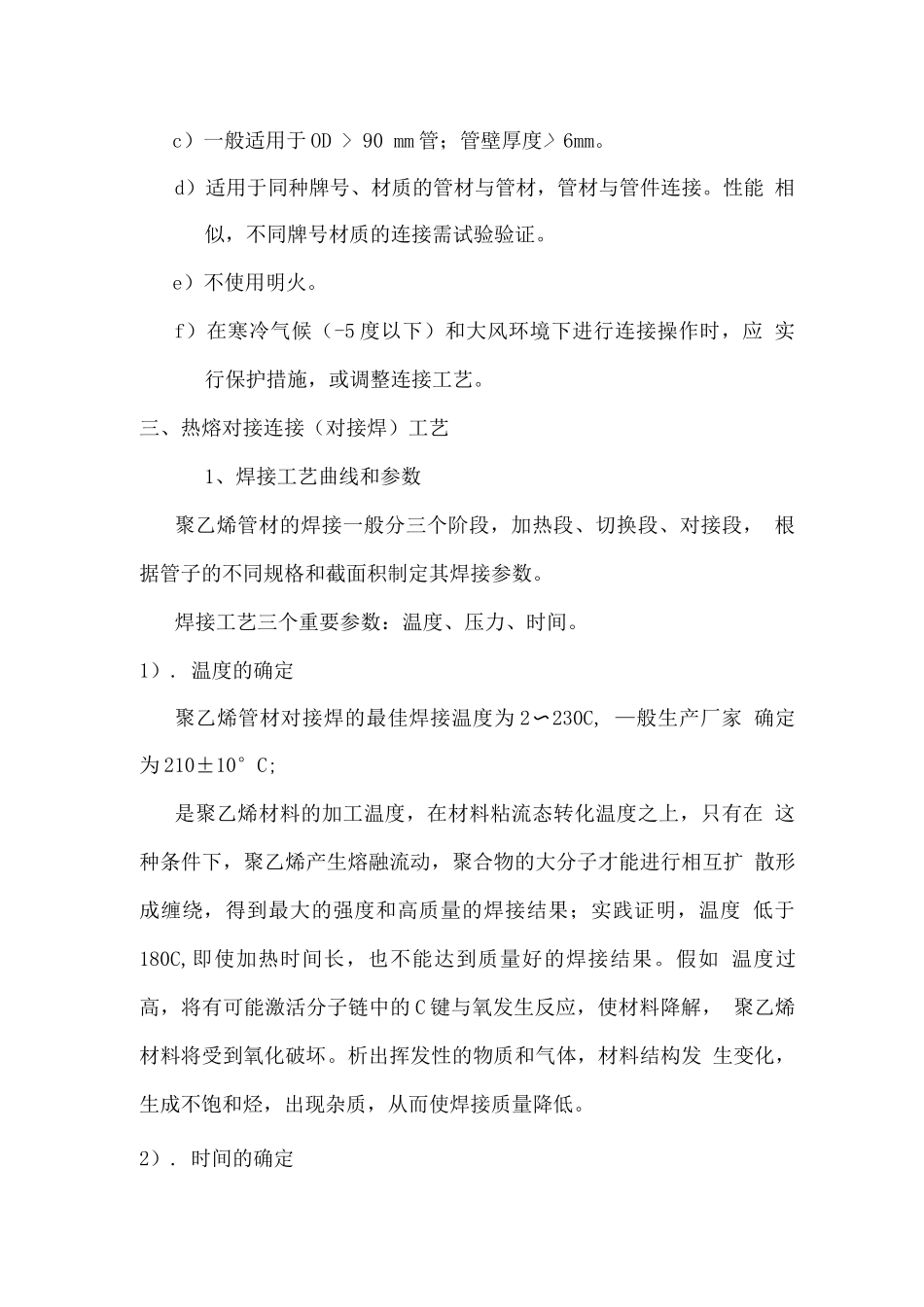

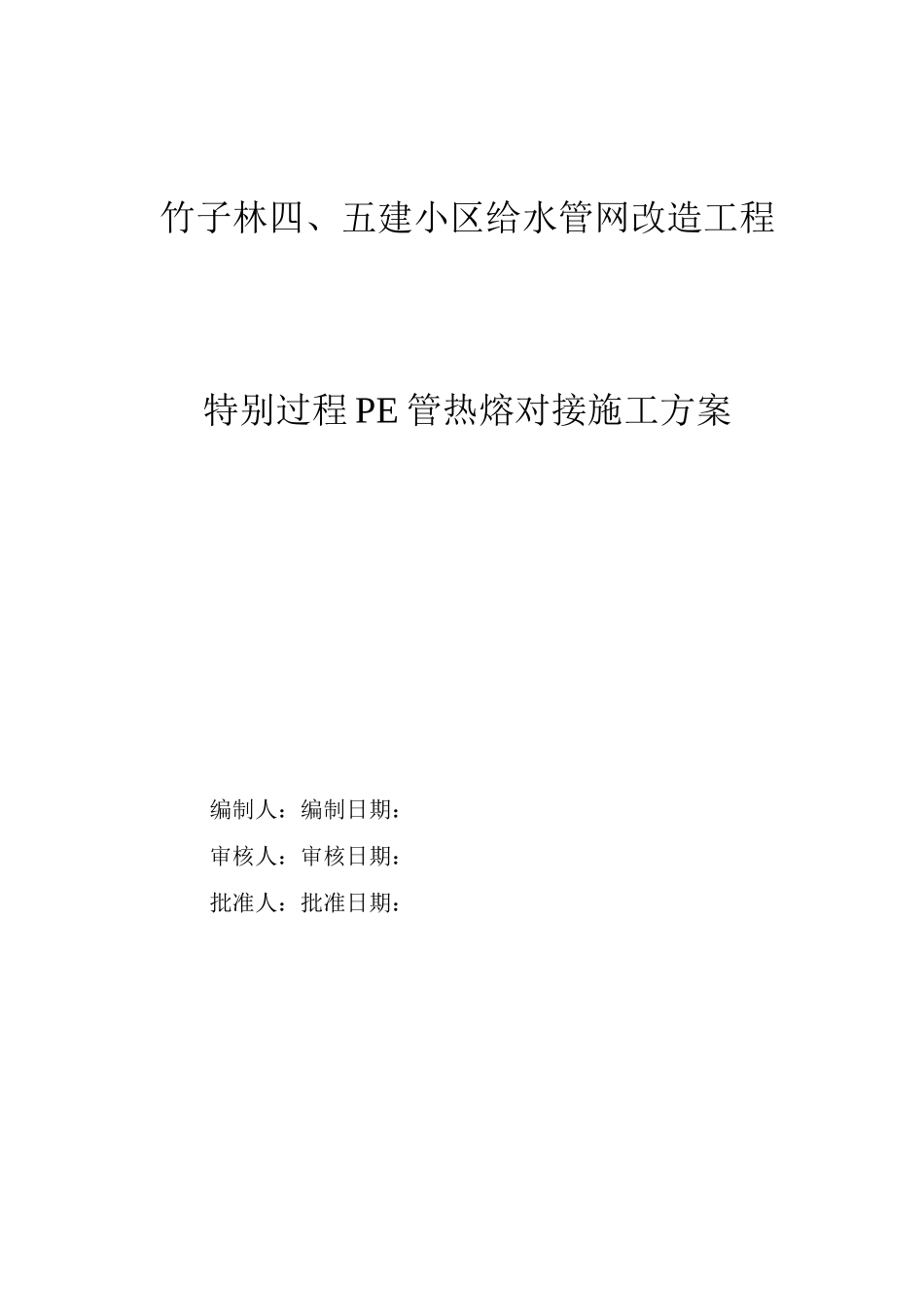

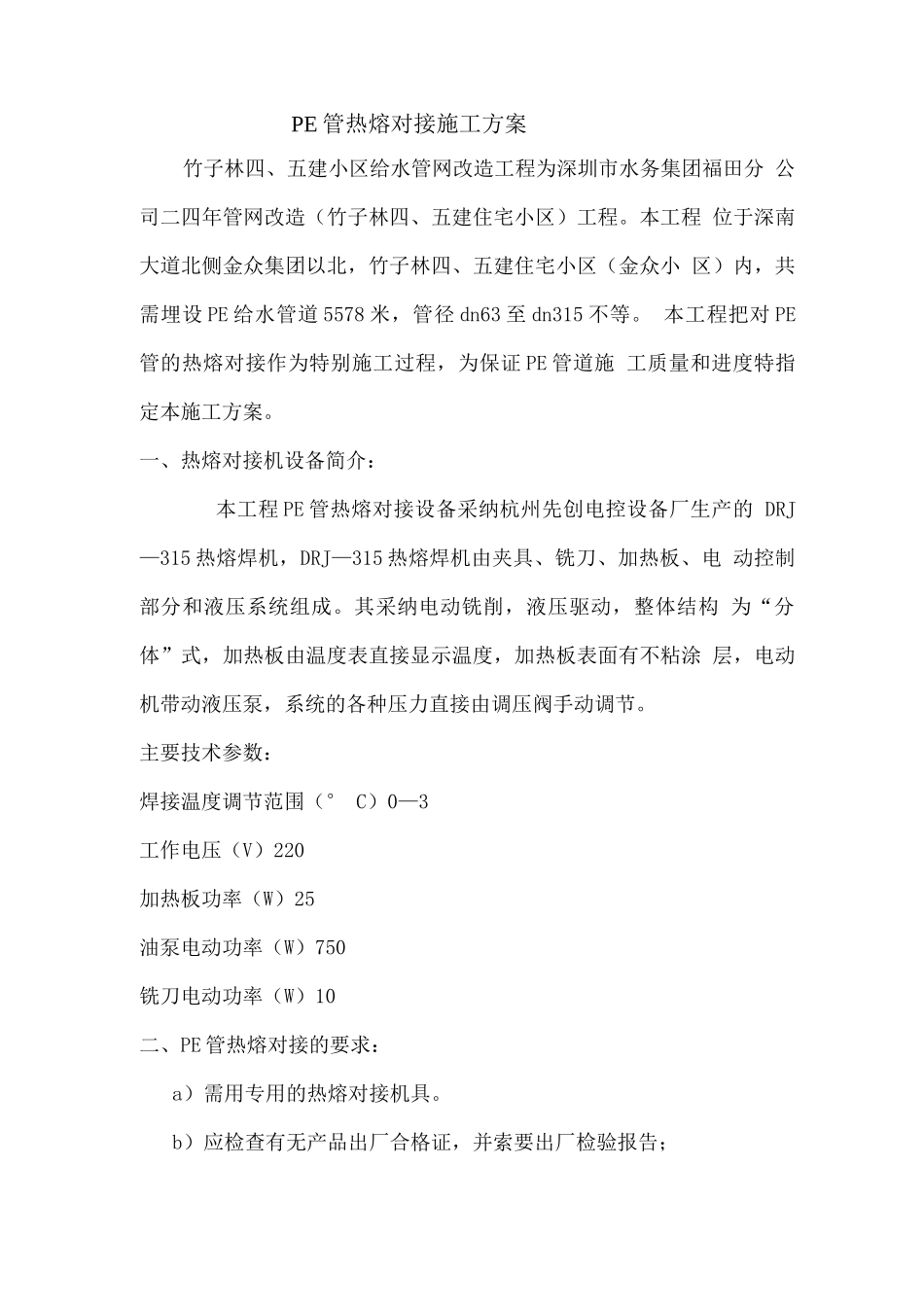

竹子林四、五建小区给水管网改造工程特别过程 PE 管热熔对接施工方案编制人：编制日期：审核人：审核日期：批准人：批准日期：PE 管热熔对接施工方案竹子林四、五建小区给水管网改造工程为深圳市水务集团福田分 公司二四年管网改造（竹子林四、五建住宅小区）工程。本工程 位于深南大道北侧金众集团以北，竹子林四、五建住宅小区（金众小 区）内，共需埋设 PE 给水管道 5578 米，管径 dn63 至 dn315 不等。 本工程把对 PE管的热熔对接作为特别施工过程，为保证 PE 管道施 工质量和进度特指定本施工方案。一、热熔对接机设备简介：本工程 PE 管热熔对接设备采纳杭州先创电控设备厂生产的 DRJ—315 热熔焊机，DRJ—315 热熔焊机由夹具、铣刀、加热板、电 动控制部分和液压系统组成。其采纳电动铣削，液压驱动，整体结构 为“分体”式，加热板由温度表直接显示温度，加热板表面有不粘涂 层，电动机带动液压泵，系统的各种压力直接由调压阀手动调节。主要技术参数：焊接温度调节范围（° C）0—3工作电压（V）220加热板功率（W）25油泵电动功率（W）750铣刀电动功率（W）10二、PE 管热熔对接的要求：a）需用专用的热熔对接机具。b）应检查有无产品出厂合格证，并索要出厂检验报告；c）一般适用于 OD > 90 mm 管；管壁厚度> 6mm。d）适用于同种牌号、材质的管材与管材，管材与管件连接。性能 相似，不同牌号材质的连接需试验验证。e）不使用明火。f）在寒冷气候（-5 度以下）和大风环境下进行连接操作时，应 实行保护措施，或调整连接工艺。三、热熔对接连接（对接焊）工艺1、焊接工艺曲线和参数聚乙烯管材的焊接一般分三个阶段，加热段、切换段、对接段， 根据管子的不同规格和截面积制定其焊接参数。焊接工艺三个重要参数：温度、压力、时间。1）. 温度的确定聚乙烯管材对接焊的最佳焊接温度为 2〜230C, —般生产厂家 确定为 210±10°C;是聚乙烯材料的加工温度，在材料粘流态转化温度之上，只有在 这种条件下，聚乙烯产生熔融流动，聚合物的大分子才能进行相互扩 散形成缠绕，得到最大的强度和高质量的焊接结果；实践证明，温度 低于180C,即使加热时间长，也不能达到质量好的焊接结果。假如 温度过高，将有可能激活分子链中的 C 键与氧发生反应，使材料降解， 聚乙烯材料将受到氧化破坏。析出挥发性的物质和气体，材料结构发 生变化，生成不饱和烃，出现杂质，从而使焊接质量降低。2）. 时间的...
