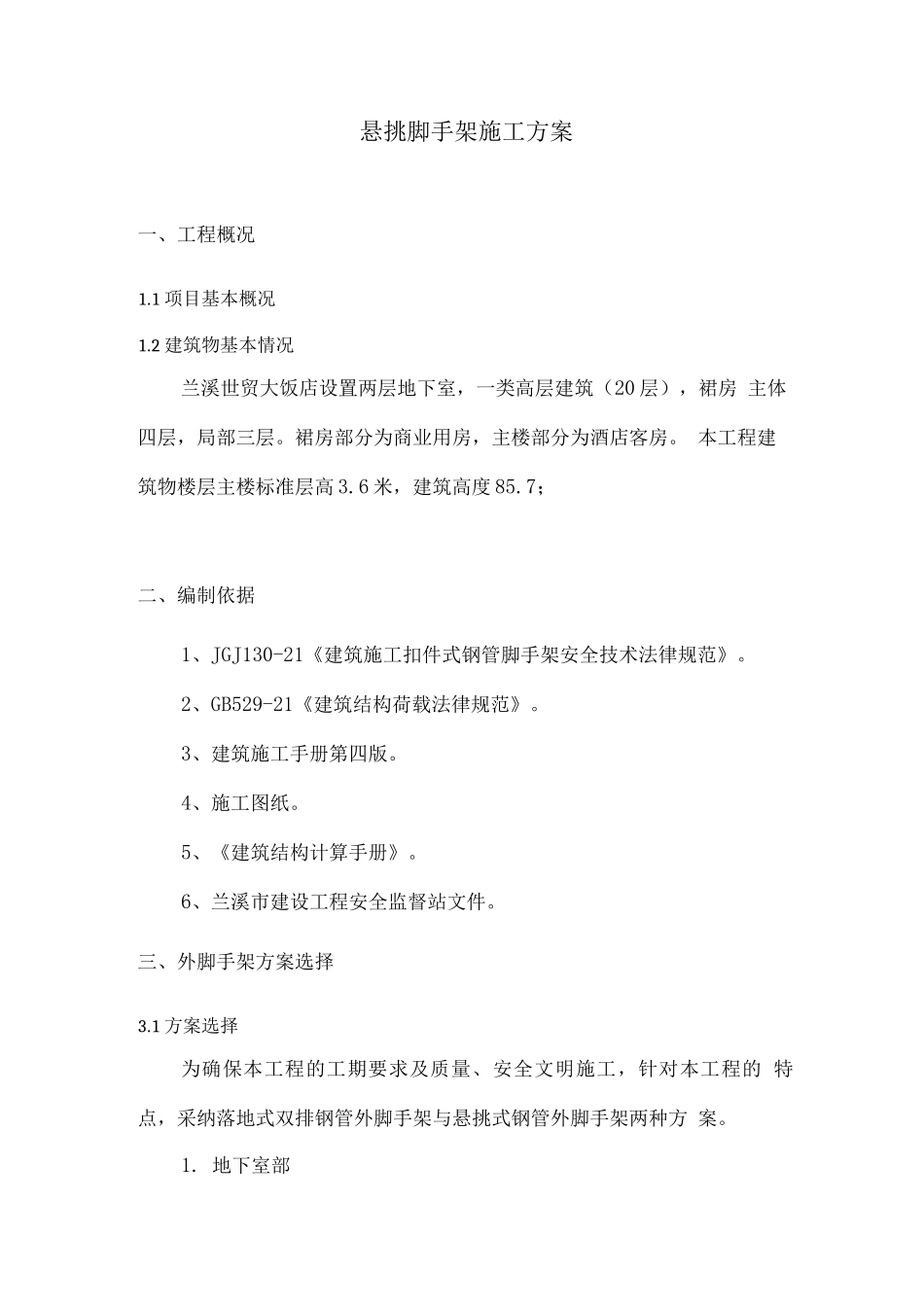

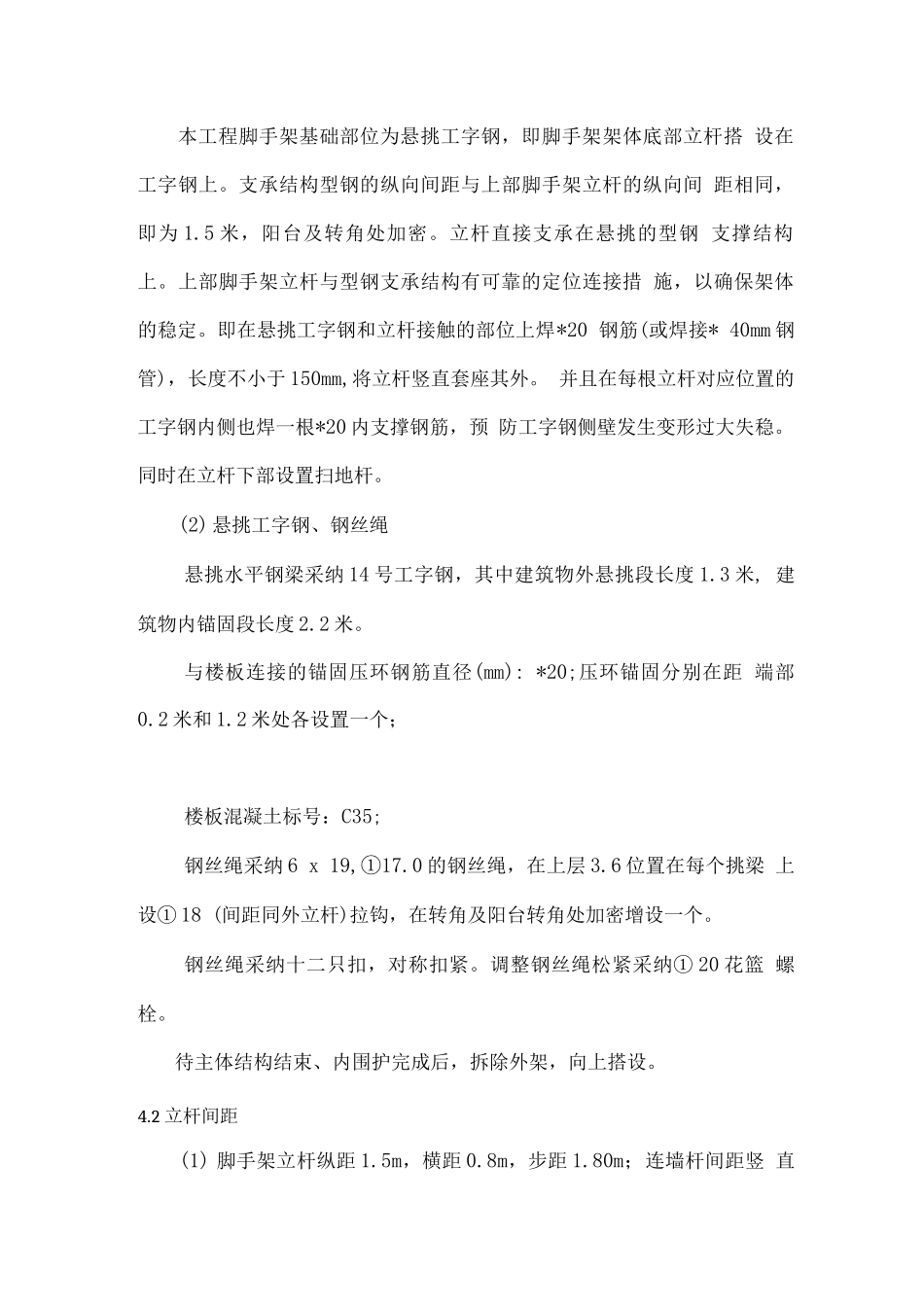

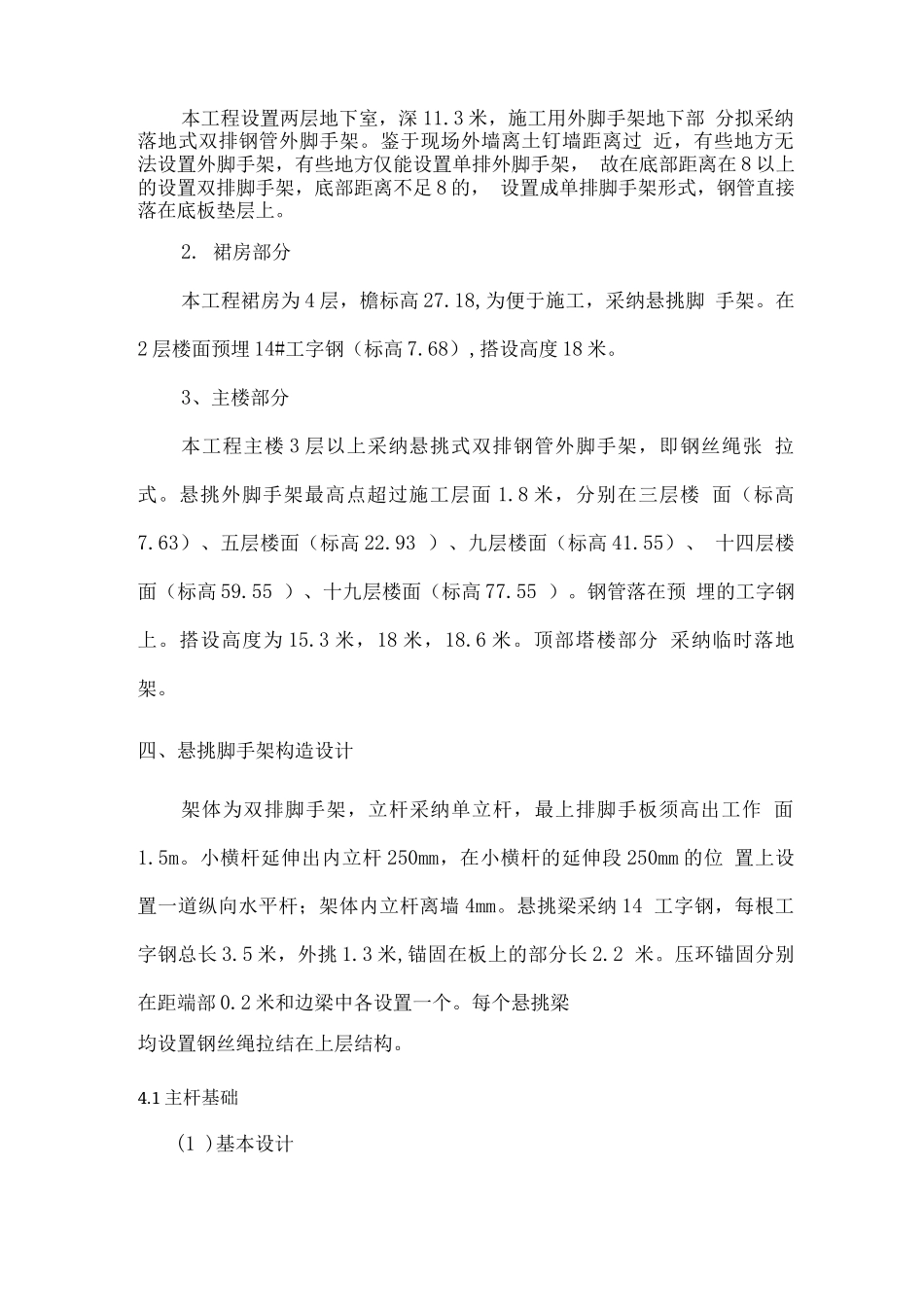

悬挑脚手架施工方案一、工程概况1.1 项目基本概况1.2 建筑物基本情况兰溪世贸大饭店设置两层地下室，一类高层建筑（20 层），裙房 主体四层，局部三层。裙房部分为商业用房，主楼部分为酒店客房。 本工程建筑物楼层主楼标准层高 3.6 米，建筑高度 85.7；二、编制依据1、JGJ130-21《建筑施工扣件式钢管脚手架安全技术法律规范》。2、GB529-21《建筑结构荷载法律规范》。3、建筑施工手册第四版。4、施工图纸。5、《建筑结构计算手册》。6、兰溪市建设工程安全监督站文件。三、外脚手架方案选择3.1 方案选择为确保本工程的工期要求及质量、安全文明施工，针对本工程的 特点，采纳落地式双排钢管外脚手架与悬挑式钢管外脚手架两种方 案。1. 地下室部本工程设置两层地下室，深 11.3 米，施工用外脚手架地下部 分拟采纳落地式双排钢管外脚手架。鉴于现场外墙离土钉墙距离过 近，有些地方无法设置外脚手架，有些地方仅能设置单排外脚手架， 故在底部距离在 8 以上的设置双排脚手架，底部距离不足 8 的， 设置成单排脚手架形式，钢管直接落在底板垫层上。2. 裙房部分本工程裙房为 4 层，檐标高 27.18,为便于施工，采纳悬挑脚 手架。在2 层楼面预埋 14#工字钢（标高 7.68）,搭设高度 18 米。3、主楼部分本工程主楼 3 层以上采纳悬挑式双排钢管外脚手架，即钢丝绳张 拉式。悬挑外脚手架最高点超过施工层面 1.8 米，分别在三层楼 面（标高7.63）、五层楼面（标高 22.93 ）、九层楼面（标高 41.55）、 十四层楼面（标高 59.55 ）、十九层楼面（标高 77.55 ）。钢管落在预 埋的工字钢上。搭设高度为 15.3 米，18 米，18.6 米。顶部塔楼部分 采纳临时落地架。四、悬挑脚手架构造设计架体为双排脚手架，立杆采纳单立杆，最上排脚手板须高出工作 面1.5m。小横杆延伸出内立杆 250mm，在小横杆的延伸段 250mm 的位 置上设置一道纵向水平杆；架体内立杆离墙 4mm。悬挑梁采纳 14 工字钢，每根工字钢总长 3.5 米，外挑 1.3 米,锚固在板上的部分长 2.2 米。压环锚固分别在距端部 0.2 米和边梁中各设置一个。每个悬挑梁均设置钢丝绳拉结在上层结构。4.1 主杆基础(1 )基本设计本工程脚手架基础部位为悬挑工字钢，即脚手架架体底部立杆搭 设在工字钢上。支承结构型钢的纵向间距与上部脚手架立杆的纵向间 距相同，即为 1.5 米，阳台及转角处加密。立杆直接支承在悬挑的型钢 支撑结构上。上部脚手...
