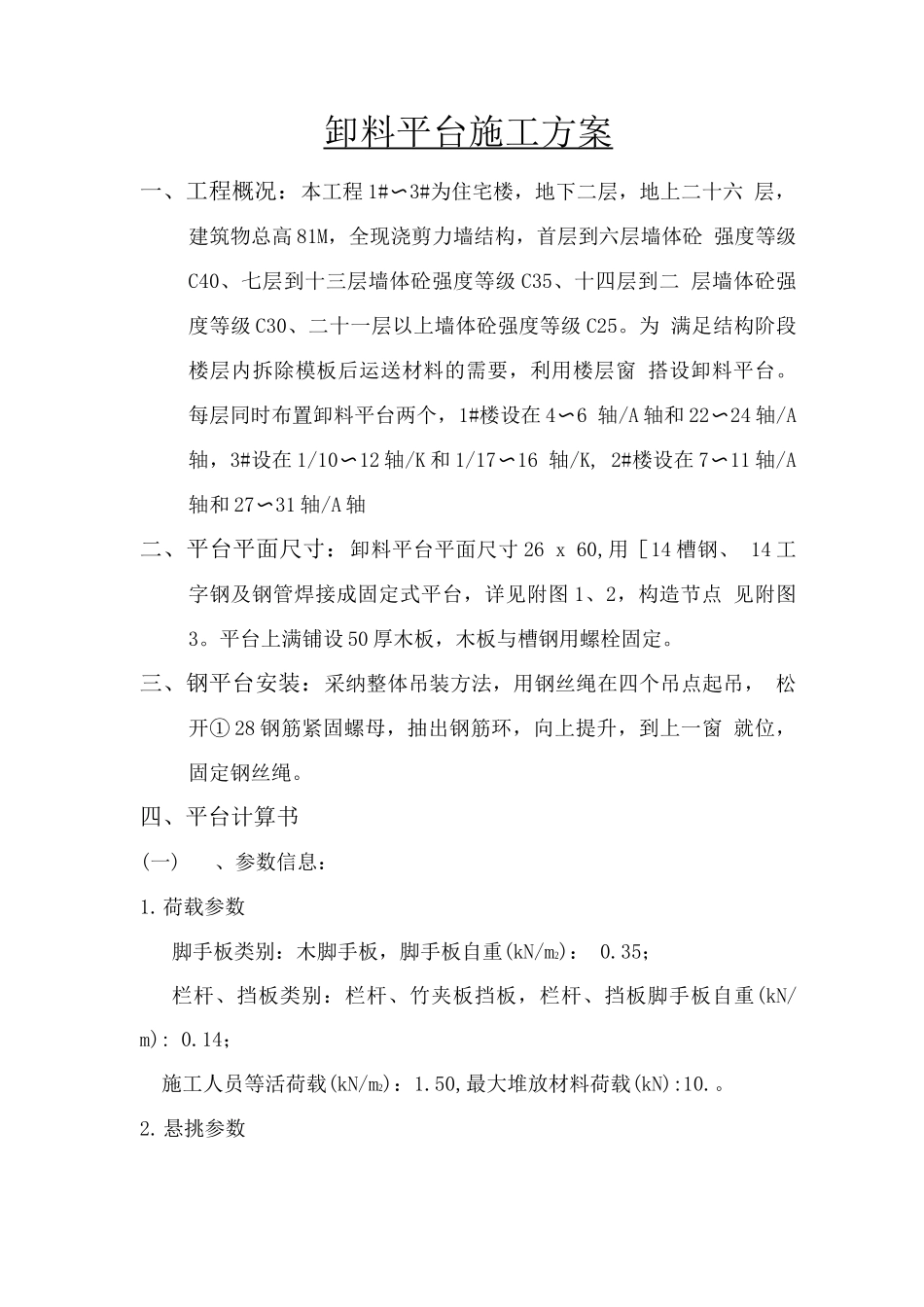

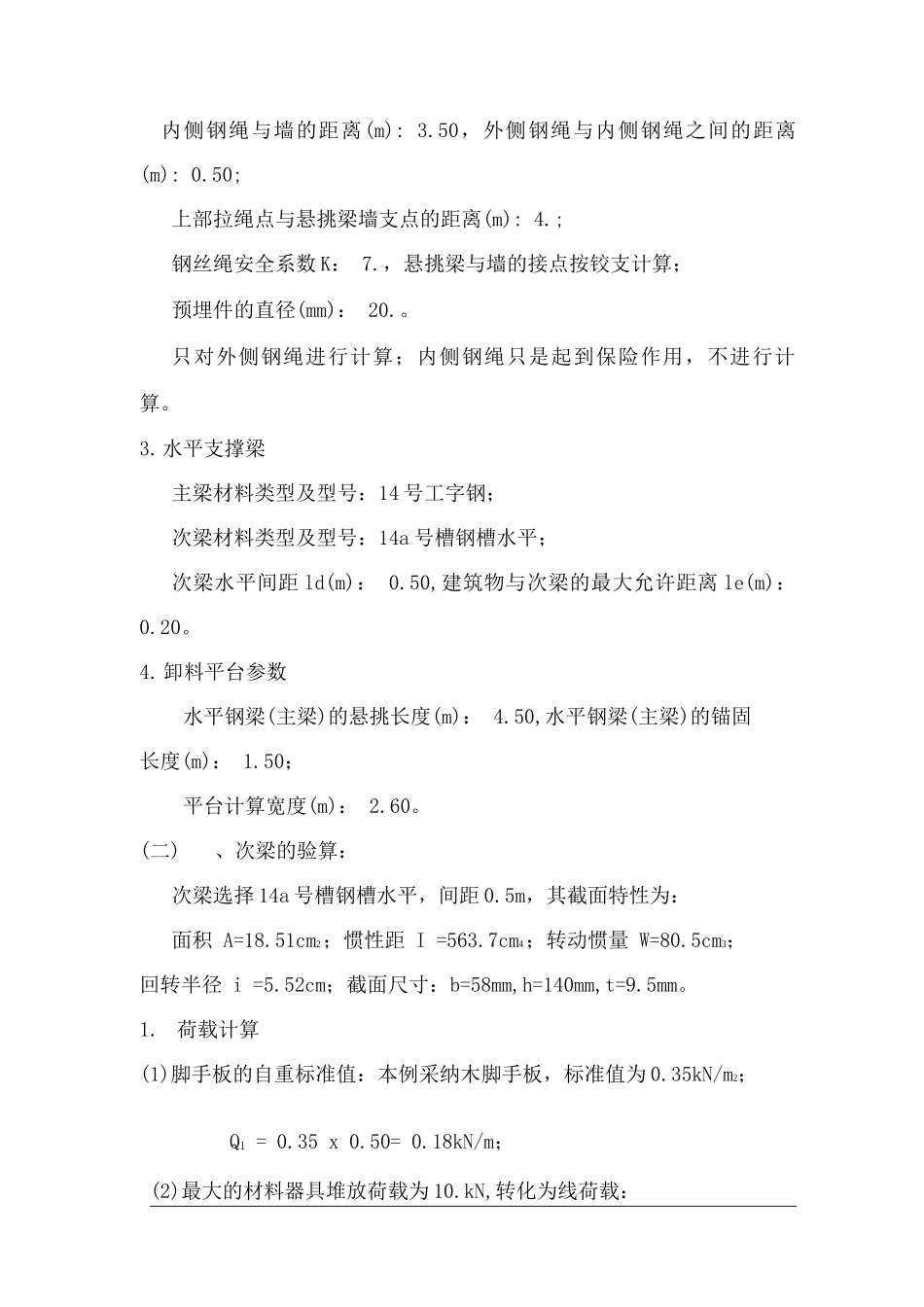

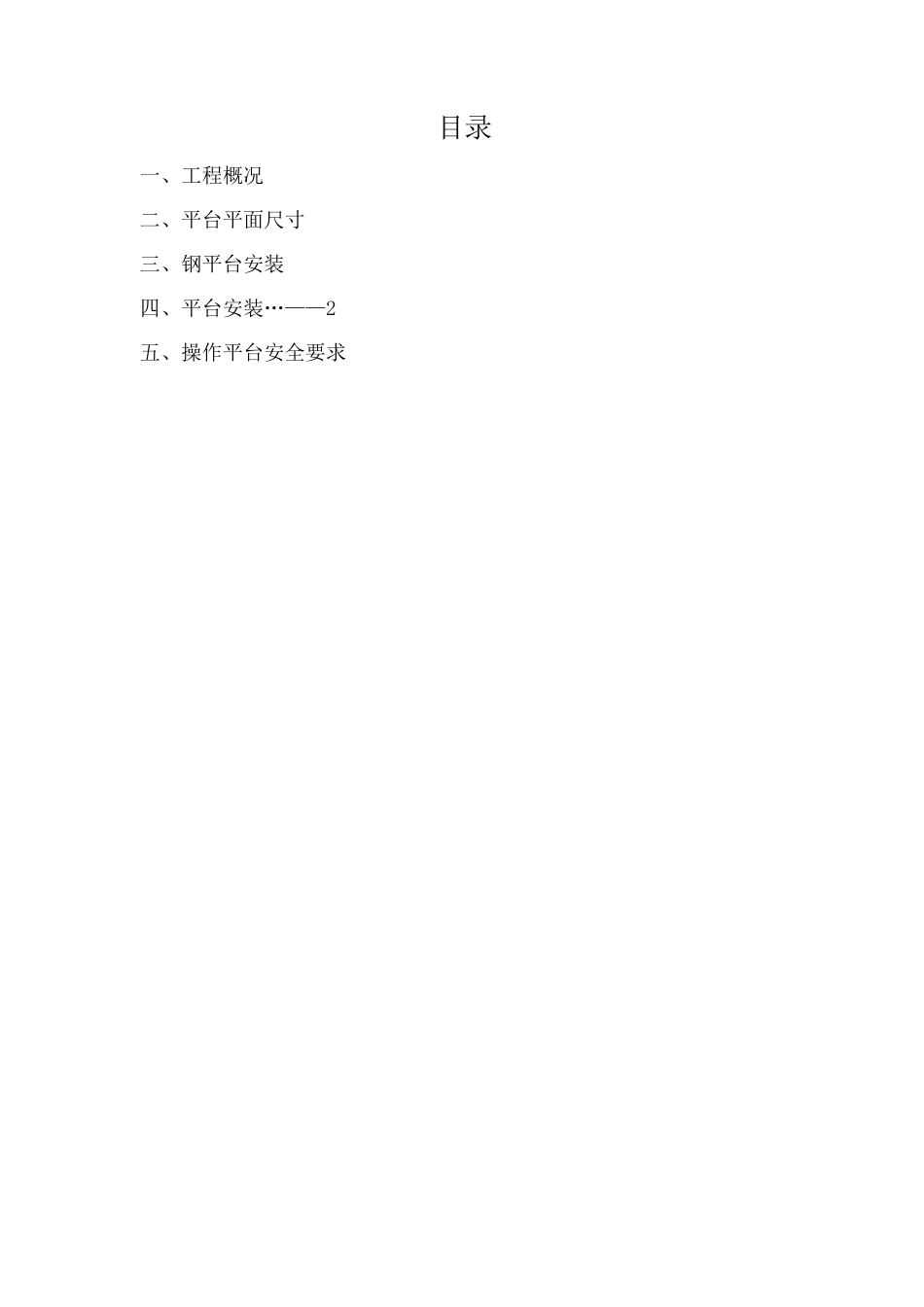

目录一、工程概况二、平台平面尺寸三、钢平台安装四、平台安装…——2五、操作平台安全要求卸料平台施工方案 一、工程概况：本工程 1#〜3#为住宅楼，地下二层，地上二十六 层，建筑物总高 81M，全现浇剪力墙结构，首层到六层墙体砼 强度等级C40、七层到十三层墙体砼强度等级 C35、十四层到二 层墙体砼强度等级 C30、二十一层以上墙体砼强度等级 C25。为 满足结构阶段楼层内拆除模板后运送材料的需要，利用楼层窗 搭设卸料平台。每层同时布置卸料平台两个，1#楼设在 4〜6 轴/A 轴和 22〜24 轴/A轴，3#设在 1/10〜12 轴/K 和 1/17〜16 轴/K, 2#楼设在 7〜11 轴/A轴和 27〜31 轴/A 轴二、平台平面尺寸：卸料平台平面尺寸 26 x 60,用［14 槽钢、 14 工字钢及钢管焊接成固定式平台，详见附图 1、2，构造节点 见附图3。平台上满铺设 50 厚木板，木板与槽钢用螺栓固定。三、钢平台安装：采纳整体吊装方法，用钢丝绳在四个吊点起吊， 松开① 28 钢筋紧固螺母，抽出钢筋环，向上提升，到上一窗 就位，固定钢丝绳。四、平台计算书(一)、参数信息：1.荷载参数脚手板类别：木脚手板，脚手板自重(kN/m2)： 0.35；栏杆、挡板类别：栏杆、竹夹板挡板，栏杆、挡板脚手板自重(kN/m): 0.14；施工人员等活荷载(kN/m2)：1.50,最大堆放材料荷载(kN):10.。2.悬挑参数内侧钢绳与墙的距离(m): 3.50，外侧钢绳与内侧钢绳之间的距离 (m): 0.50;上部拉绳点与悬挑梁墙支点的距离(m): 4.;钢丝绳安全系数 K： 7.，悬挑梁与墙的接点按铰支计算；预埋件的直径(mm)： 20.。只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计 算。3.水平支撑梁主梁材料类型及型号：14 号工字钢；次梁材料类型及型号：14a 号槽钢槽水平；次梁水平间距 ld(m)： 0.50,建筑物与次梁的最大允许距离 le(m)： 0.20。4.卸料平台参数水平钢梁(主梁)的悬挑长度(m)： 4.50,水平钢梁(主梁)的锚固长度(m)： 1.50；平台计算宽度(m)： 2.60。(二)、次梁的验算：次梁选择 14a 号槽钢槽水平，间距 0.5m，其截面特性为：面积 A=18.51cm2 ；惯性距 I =563.7cm4 ；转动惯量 W=80.5cm3；回转半径 i =5.52cm；截面尺寸：b=58mm,h=140mm,t=9.5mm。1. 荷载计算(1)脚手板的自重标准值：本例采纳木脚手板，标准值为 0.35kN/m2；Q1 = 0.35 x 0.50= 0.18kN/m；(2)最大的材料器具堆放荷载为 10.kN,转化为线荷载： Q2 = 10./ 4.50/ 2....
