某某地区桥梁满堂支架施工方案

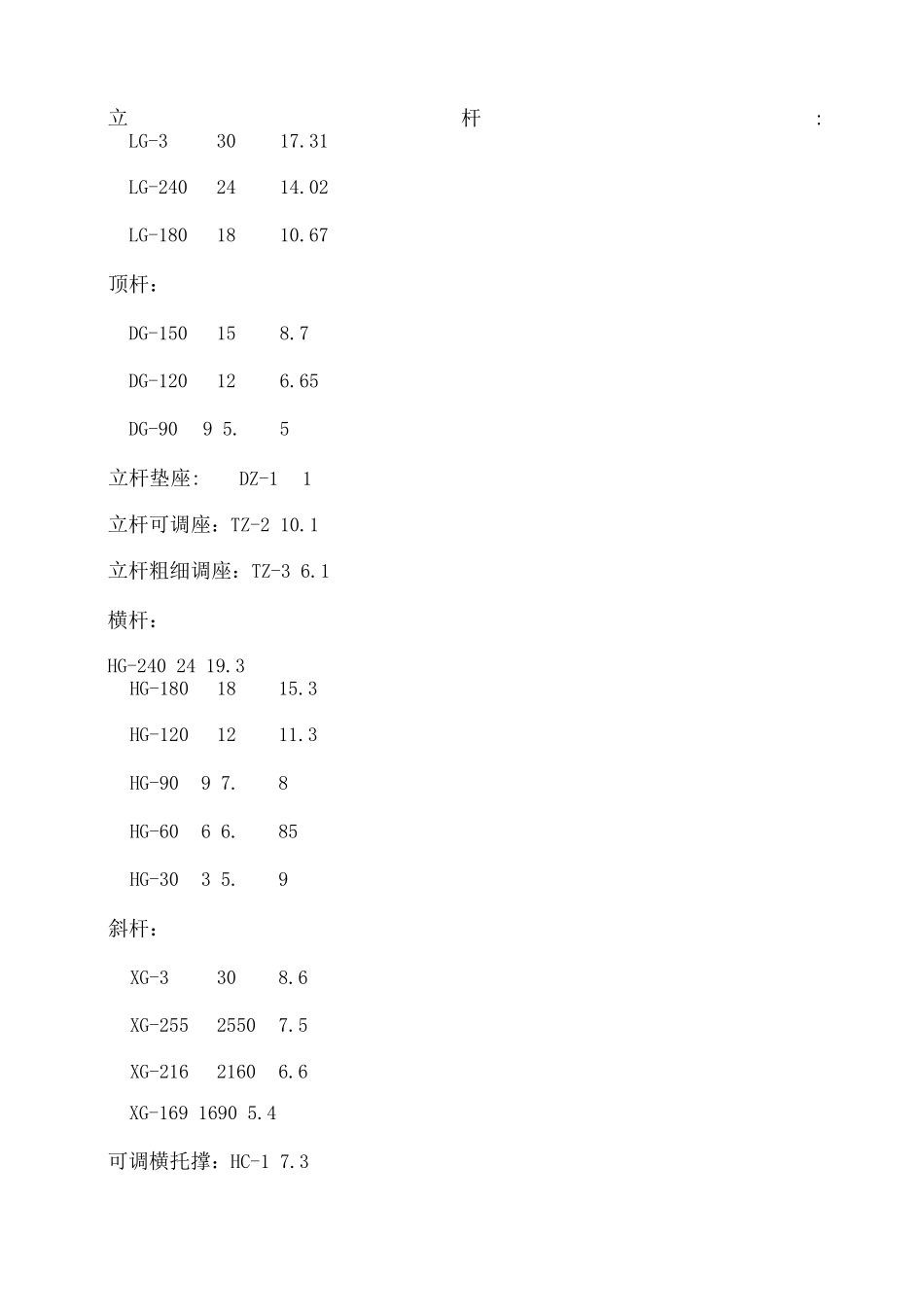

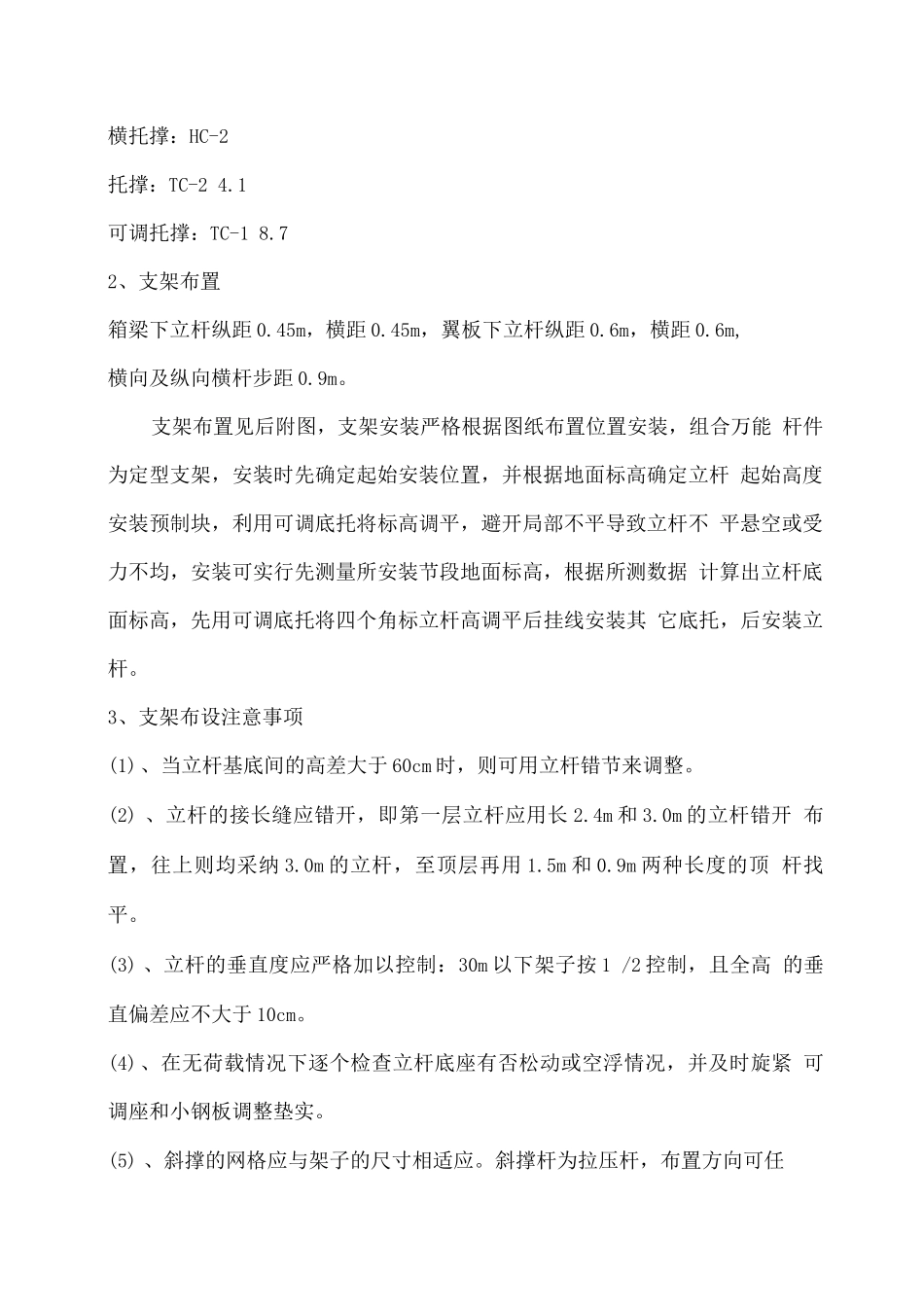

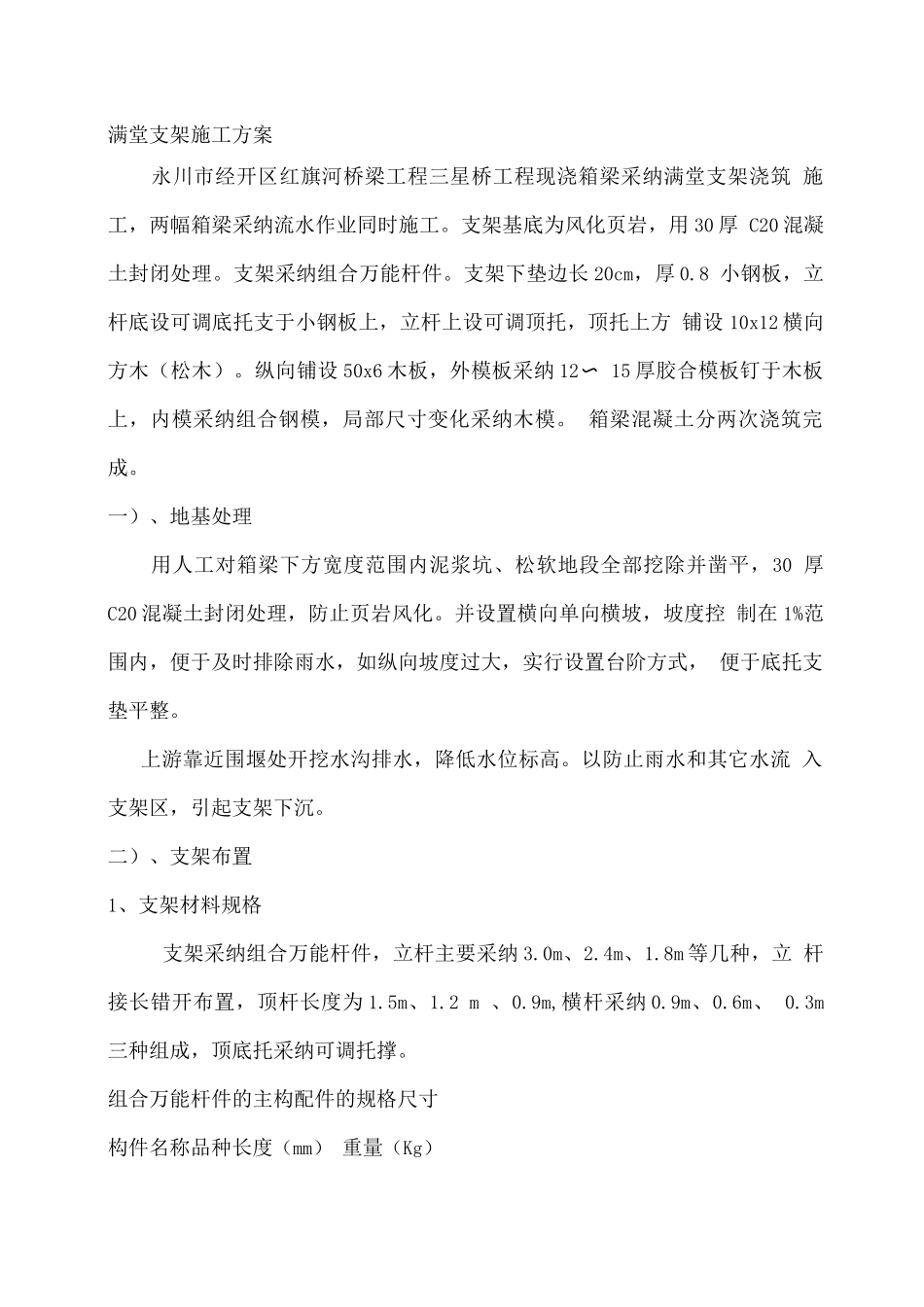

满堂支架施工方案永川市经开区红旗河桥梁工程三星桥工程现浇箱梁采纳满堂支架浇筑 施工，两幅箱梁采纳流水作业同时施工。支架基底为风化页岩，用 30 厚 C20 混凝土封闭处理。支架采纳组合万能杆件。支架下垫边长 20cm，厚 0.8 小钢板，立杆底设可调底托支于小钢板上，立杆上设可调顶托，顶托上方 铺设 10x12 横向方木（松木）。纵向铺设 50x6 木板，外模板采纳 12 〜 15 厚胶合模板钉于木板上，内模采纳组合钢模，局部尺寸变化采纳木模。 箱梁混凝土分两次浇筑完成。一）、地基处理用人工对箱梁下方宽度范围内泥浆坑、松软地段全部挖除并凿平，30 厚C20 混凝土封闭处理，防止页岩风化。并设置横向单向横坡，坡度控 制在 1%范围内，便于及时排除雨水，如纵向坡度过大，实行设置台阶方式， 便于底托支垫平整。上游靠近围堰处开挖水沟排水，降低水位标高。以防止雨水和其它水流 入支架区，引起支架下沉。二）、支架布置1、支架材料规格支架采纳组合万能杆件，立杆主要采纳 3.0m、2.4m、1.8m 等几种，立 杆接长错开布置，顶杆长度为 1.5m、1.2 m 、0.9m,横杆采纳 0.9m、0.6m、 0.3m三种组成，顶底托采纳可调托撑。组合万能杆件的主构配件的规格尺寸构件名称品种长度（mm） 重量（Kg）立杆:LG-33017.31LG-2402414.02LG-1801810.67顶杆：DG-150158.7DG-120126.65DG-909 5.5立杆垫座:DZ-11立杆可调座：TZ-2 10.1立杆粗细调座：TZ-3 6.1横杆：HG-240 24 19.3HG-1801815.3HG-1201211.3HG-909 7.8HG-606 6.85HG-303 5.9斜杆：XG-3308.6XG-25525507.5XG-21621606.6XG-169 1690 5.4可调横托撑：HC-1 7.3横托撑：HC-2托撑：TC-2 4.1可调托撑：TC-1 8.72、支架布置箱梁下立杆纵距 0.45m，横距 0.45m，翼板下立杆纵距 0.6m，横距 0.6m,横向及纵向横杆步距 0.9m。支架布置见后附图，支架安装严格根据图纸布置位置安装，组合万能 杆件为定型支架，安装时先确定起始安装位置，并根据地面标高确定立杆 起始高度安装预制块，利用可调底托将标高调平，避开局部不平导致立杆不 平悬空或受力不均，安装可实行先测量所安装节段地面标高，根据所测数据 计算出立杆底面标高，先用可调底托将四个角标立杆高调平后挂线安装其 它底托，后安装立杆。3、支架布设注意事项(1)、当立杆基底间的高差大于 60cm 时，则可用立杆错节来调整。(2) 、立杆的接长缝应错开，即第一层立杆应用长 2.4m 和 3.0m 的立杆错开 布置...
