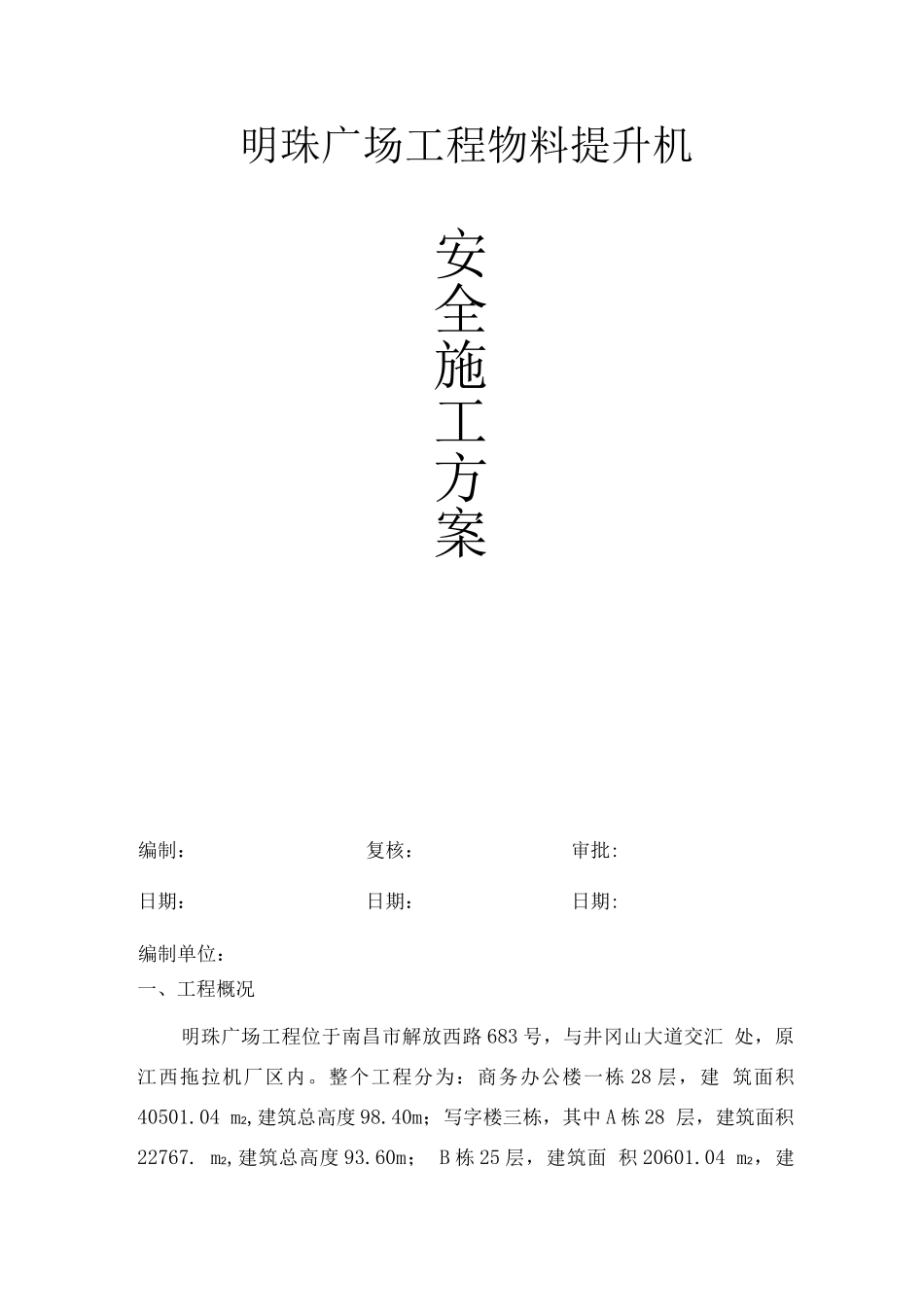

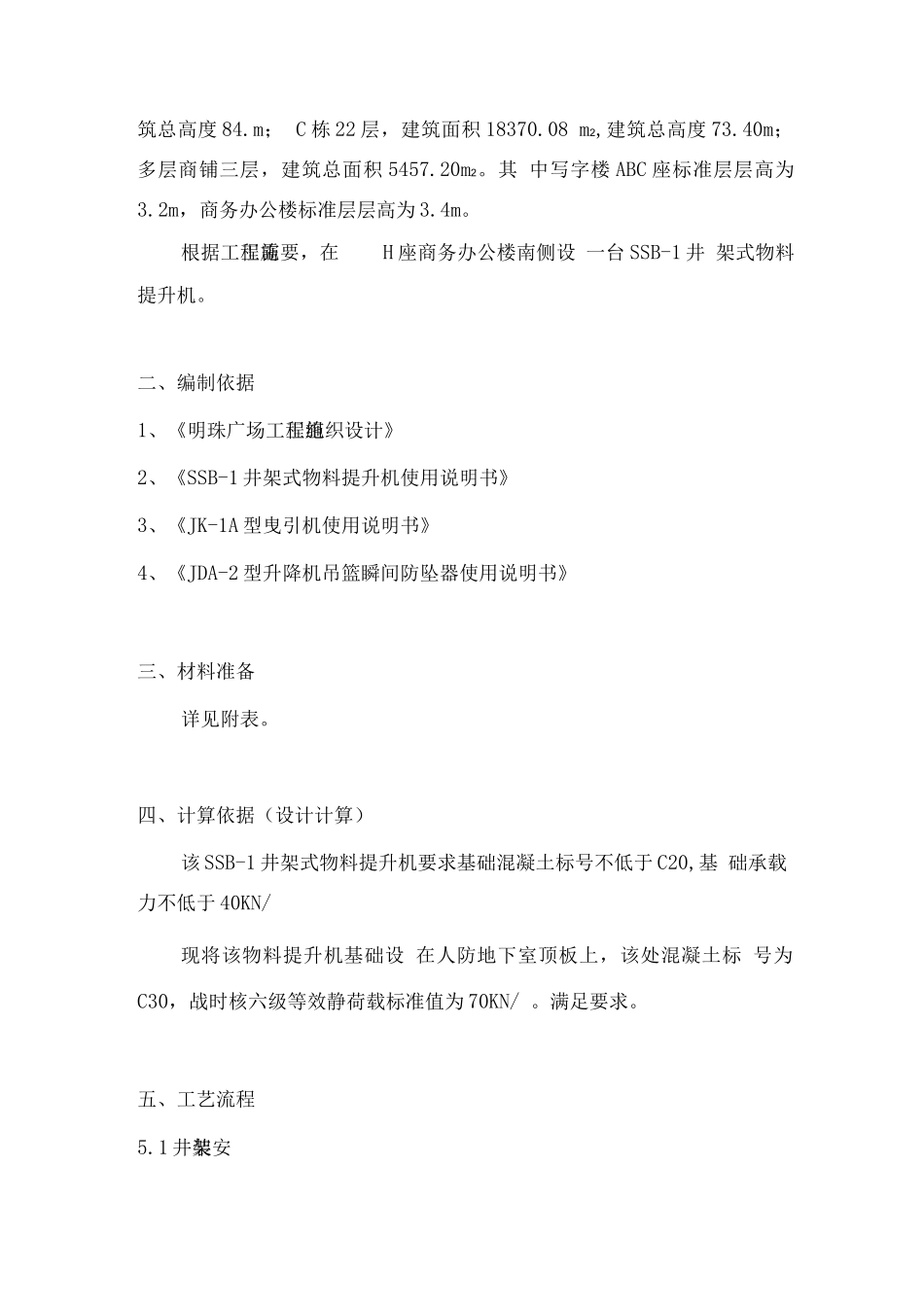

明珠广场工程物料提升机编制：复核：审批:日期：日期：日期:编制单位：一、工程概况明珠广场工程位于南昌市解放西路 683 号，与井冈山大道交汇 处，原江西拖拉机厂区内。整个工程分为：商务办公楼一栋 28 层，建 筑面积40501.04 m2,建筑总高度 98.40m；写字楼三栋，其中 A 栋 28 层，建筑面积22767. m2,建筑总高度 93.60m； B 栋 25 层，建筑面 积 20601.04 m2，建安全施工方案筑总高度 84.m； C 栋 22 层，建筑面积 18370.08 m2,建筑总高度 73.40m；多层商铺三层，建筑总面积 5457.20m2。其 中写字楼 ABC 座标准层层高为3.2m，商务办公楼标准层层高为 3.4m。根据工程施工需要，在H 座商务办公楼南侧设 一台 SSB-1 井 架式物料提升机。二、编制依据1、《明珠广场工程施工组织设计》2、《SSB-1 井架式物料提升机使用说明书》3、《JK-1A 型曳引机使用说明书》4、《JDA-2 型升降机吊篮瞬间防坠器使用说明书》三、材料准备详见附表。四、计算依据（设计计算）该 SSB-1 井架式物料提升机要求基础混凝土标号不低于 C20,基 础承载力不低于 40KN/现将该物料提升机基础设 在人防地下室顶板上，该处混凝土标 号为C30，战时核六级等效静荷载标准值为 70KN/ 。满足要求。五、工艺流程5.1 井架安装1）清理混凝土基础，四角水平误差应在 3 毫米内。2）吊篮运入基础中心，停放在脚手架钢管上，安装底盘槽钢，保证 与混凝土基础中心、一致，放 水平后与预埋螺栓紧固。3）装底层立柱角钢和底层吊篮导轨，长短立柱角钢和长短导轨必须 相互错开安装（参见图2 俯视图），装低层对重导轨。4）装标准节（参见图 3）按图装中部立柱角钢、横杆、斜杆、吊篮滑轨、对重箱滑轨。井 架安装到 3 米时。用水平仪或皮管测量井架四角水平度，调整好后将 底盘压板螺栓充分紧固，以后按井架高度按上述方法进行搭设，装标 准节时应用长度2.5 米，厚度 0.05 米木板铺在标准节框上，人站在木 板上进行安装，材料单轮起重滑轮，麻绳进行人工拉吊，拉吊时注意 安全，安装到25 米以上的要用对讲机进行联系。5）装附墙装：井架搭设到 15 米高度时，必须在离地 9 米到 15 米处安 装一道附墙装，以后每升到 6 到 9 米加一道附墙（参见图 4）。附墙 也可采纳缆风绳固定。最顶上一道附着装到天梁的距离控制在 6 米 以下，不得大于 6米。安装附墙装 时，应用经纬仪监控，使井架的垂直控制在要求范 围内...
