某配电所施工组织设计方案

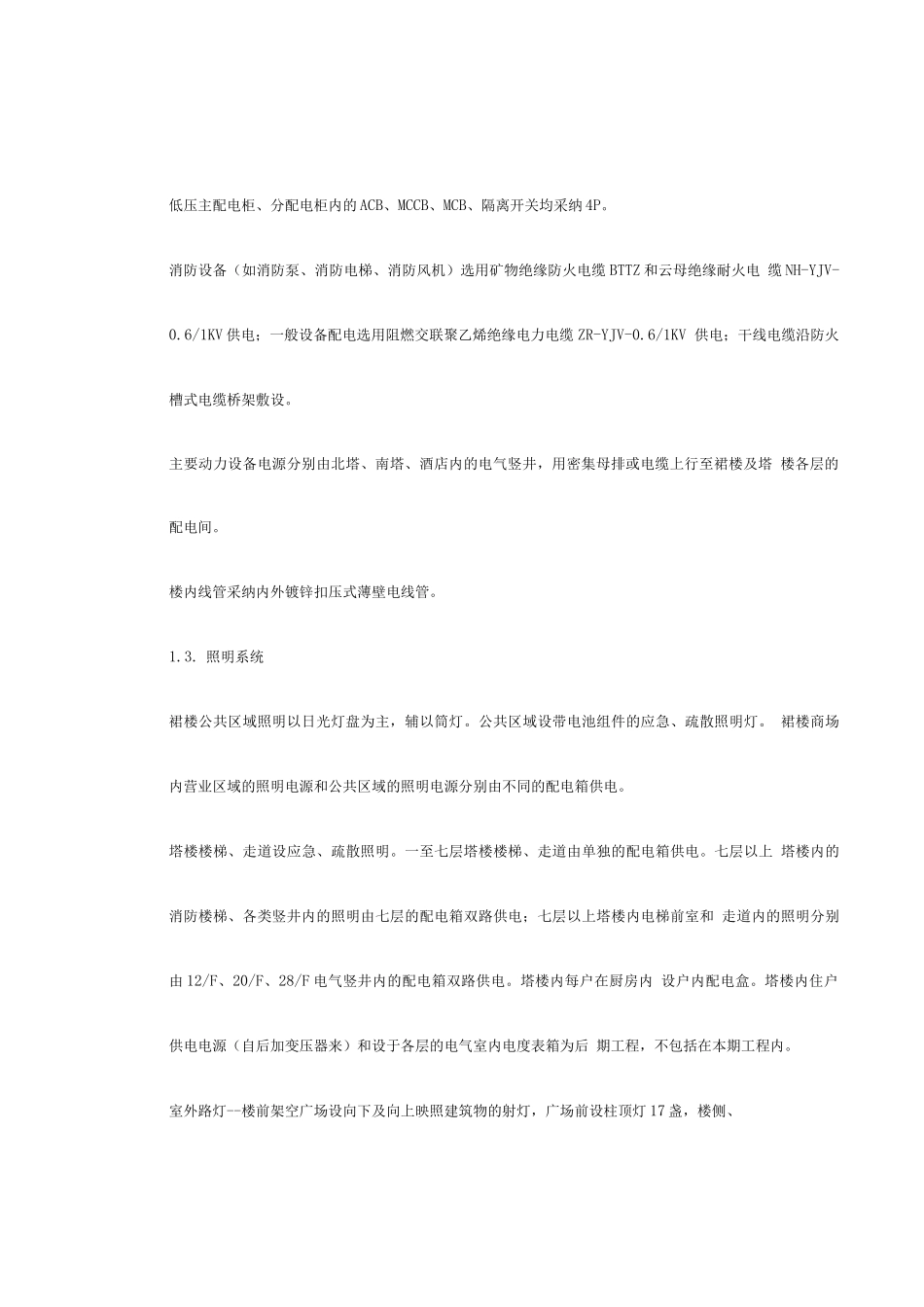

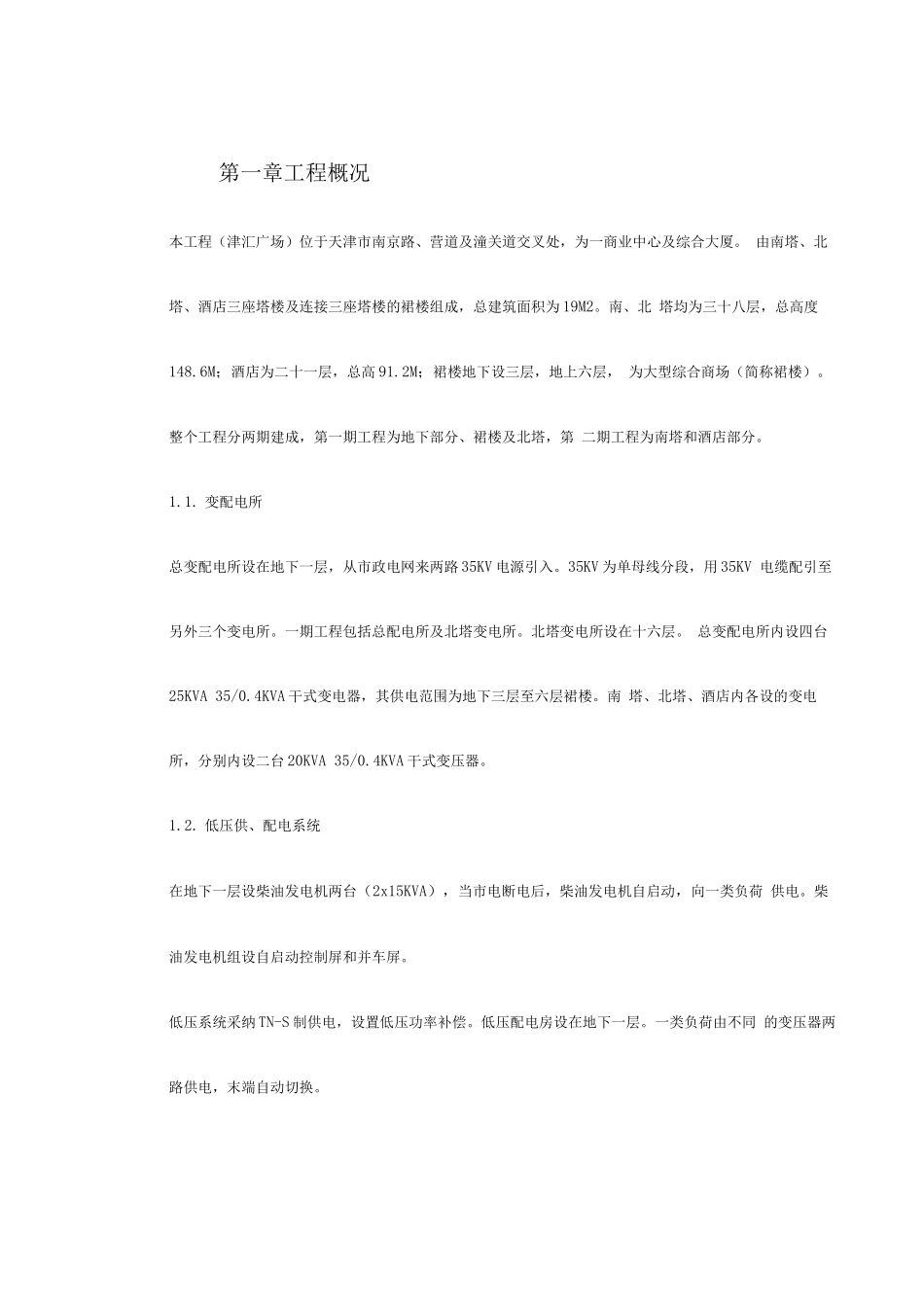

目录第一章工程概况 2第二章施工方案 5第三章施工进度计划 31第四章施工人员组织 31第五章主要机具及劳动力需用量计划 32第六章施工现场平面布置要求 33第七章质量、安全技术措施 35第一章工程概况本工程（津汇广场）位于天津市南京路、营道及潼关道交叉处，为一商业中心及综合大厦。 由南塔、北塔、酒店三座塔楼及连接三座塔楼的裙楼组成，总建筑面积为 19M2。南、北 塔均为三十八层，总高度148.6M；酒店为二十一层，总高 91.2M；裙楼地下设三层，地上六层， 为大型综合商场（简称裙楼）。整个工程分两期建成，第一期工程为地下部分、裙楼及北塔，第 二期工程为南塔和酒店部分。1.1. 变配电所总变配电所设在地下一层，从市政电网来两路 35KV 电源引入。35KV 为单母线分段，用 35KV 电缆配引至另外三个变电所。一期工程包括总配电所及北塔变电所。北塔变电所设在十六层。 总变配电所内设四台25KVA 35/0.4KVA 干式变电器，其供电范围为地下三层至六层裙楼。南 塔、北塔、酒店内各设的变电所，分别内设二台 20KVA 35/0.4KVA 干式变压器。1.2. 低压供、配电系统在地下一层设柴油发电机两台（2x15KVA），当市电断电后，柴油发电机自启动，向一类负荷 供电。柴油发电机组设自启动控制屏和并车屏。低压系统采纳 TN-S 制供电，设置低压功率补偿。低压配电房设在地下一层。一类负荷由不同 的变压器两路供电，末端自动切换。低压主配电柜、分配电柜内的 ACB、MCCB、MCB、隔离开关均采纳 4P。消防设备（如消防泵、消防电梯、消防风机）选用矿物绝缘防火电缆 BTTZ 和云母绝缘耐火电 缆 NH-YJV-0.6/1KV 供电；一般设备配电选用阻燃交联聚乙烯绝缘电力电缆 ZR-YJV-0.6/1KV 供电；干线电缆沿防火槽式电缆桥架敷设。主要动力设备电源分别由北塔、南塔、酒店内的电气竖井，用密集母排或电缆上行至裙楼及塔 楼各层的配电间。楼内线管采纳内外镀锌扣压式薄壁电线管。1.3. 照明系统裙楼公共区域照明以日光灯盘为主，辅以筒灯。公共区域设带电池组件的应急、疏散照明灯。 裙楼商场内营业区域的照明电源和公共区域的照明电源分别由不同的配电箱供电。塔楼楼梯、走道设应急、疏散照明。一至七层塔楼楼梯、走道由单独的配电箱供电。七层以上 塔楼内的消防楼梯、各类竖井内的照明由七层的配电箱双路供电；七层以上塔楼内电梯前室和 走道内的照明分别由 12/F、20/F、28/F 电气竖井内的配电箱双路供电。塔楼内每户在厨房内 ...
