柱下独立基础课程设计

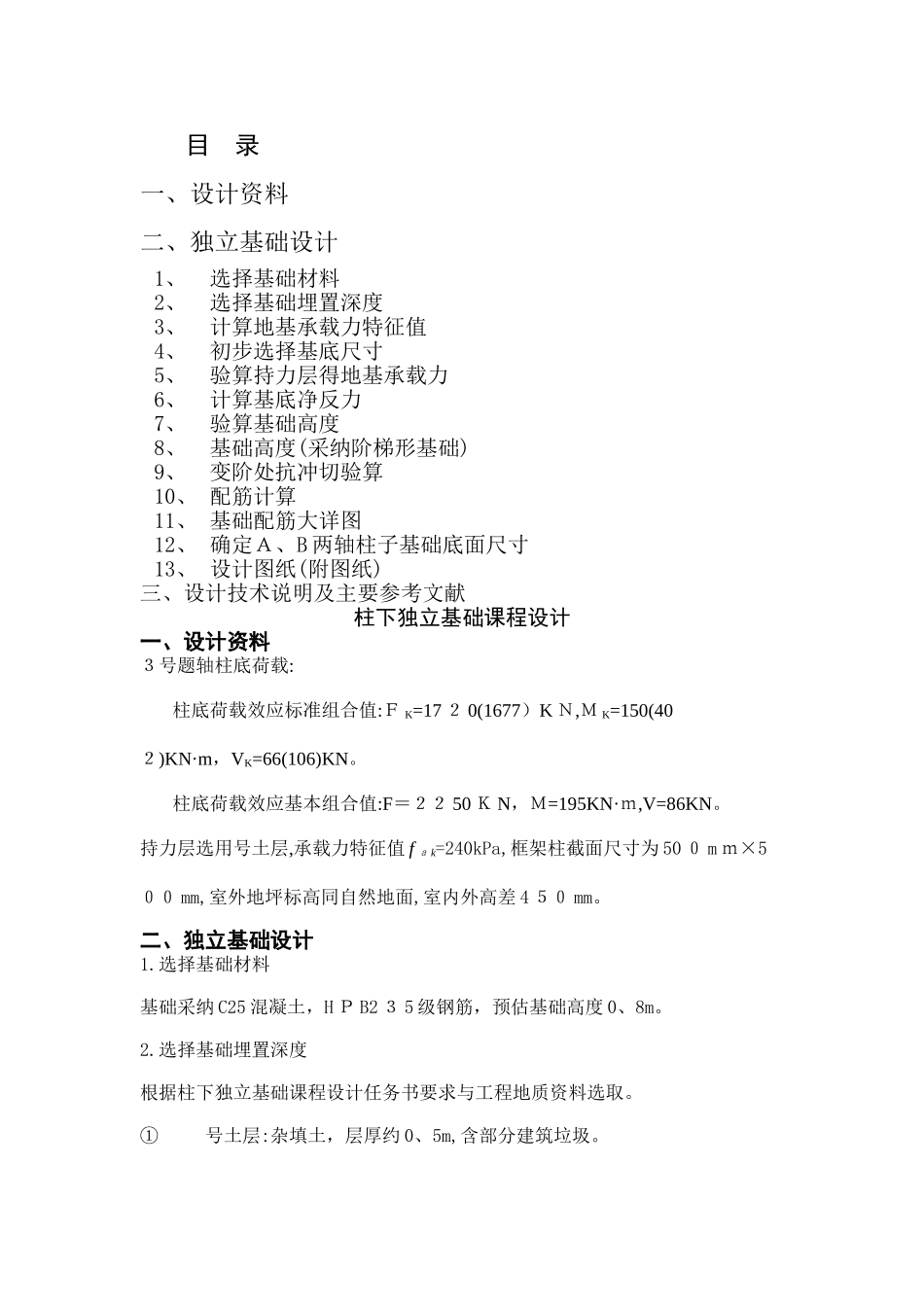

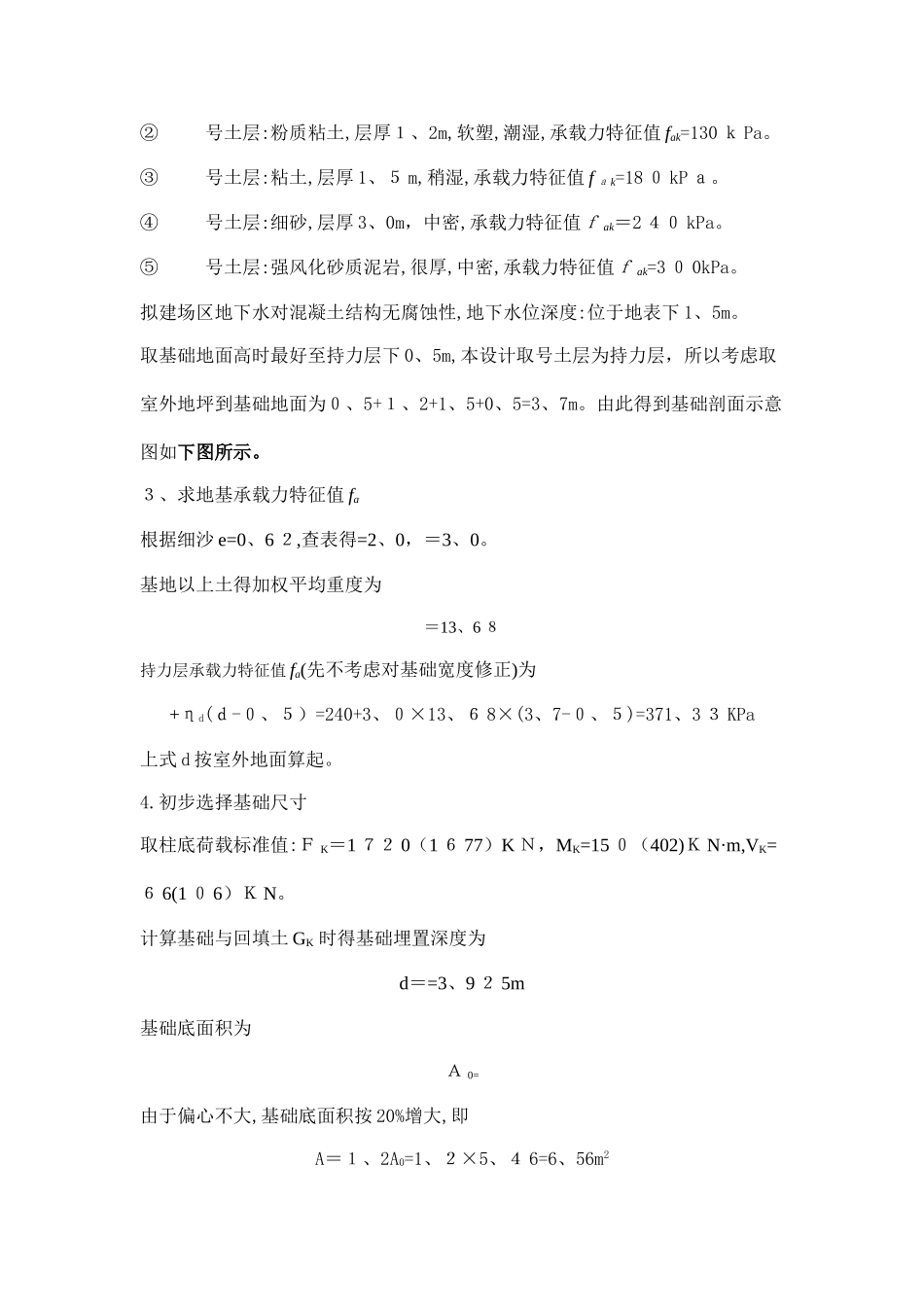

目 录一、设计资料二、独立基础设计1、选择基础材料2、选择基础埋置深度3、计算地基承载力特征值4、初步选择基底尺寸5、验算持力层得地基承载力6、计算基底净反力7、验算基础高度8、基础高度(采纳阶梯形基础)9、变阶处抗冲切验算10、 配筋计算11、 基础配筋大详图12、 确定Ａ、B 两轴柱子基础底面尺寸13、 设计图纸(附图纸)三、设计技术说明及主要参考文献柱下独立基础课程设计一、设计资料３号题轴柱底荷载: 柱底荷载效应标准组合值:Ｆ K=17 ２ 0(1677）K Ｎ,Ｍ K=150(40２)KN·m，VK=66(106)KN。 柱底荷载效应基本组合值:F＝２２ 50 Ｋ N，Ｍ=195KN·ｍ,V=86KN。持力层选用号土层,承载力特征值 f ａ k=240kPa,框架柱截面尺寸为 50 ０ m ｍ×5００ mm,室外地坪标高同自然地面,室内外高差 4 ５０ mm。二、独立基础设计1.选择基础材料基础采纳 C25 混凝土，H Ｐ B2 ３ 5 级钢筋，预估基础高度 0、8m。2.选择基础埋置深度根据柱下独立基础课程设计任务书要求与工程地质资料选取。①号土层:杂填土，层厚约 0、5m,含部分建筑垃圾。②号土层:粉质粘土,层厚１、2m,软塑,潮湿,承载力特征值 fak=130 ｋ Pa。③号土层:粘土,层厚 1、５ m,稍湿,承载力特征值 f ａ k=18 ０ kP ａ。④号土层:细砂,层厚 3、0m，中密,承载力特征值ｆ ak＝2 ４０ kPa。⑤号土层:强风化砂质泥岩,很厚,中密,承载力特征值ｆ ak=3 ０ 0kPa。拟建场区地下水对混凝土结构无腐蚀性,地下水位深度:位于地表下 1、5m。取基础地面高时最好至持力层下 0、5m,本设计取号土层为持力层，所以考虑取室外地坪到基础地面为０、5+１、2+1、5+0、5=3、7m。由此得到基础剖面示意图如下图所示。３、求地基承载力特征值 fa根据细沙 e=0、6 ２,查表得=2、0，＝3、0。基地以上土得加权平均重度为＝13、6 ８持力层承载力特征值 fa(先不考虑对基础宽度修正)为+ηd(ｄ-０、５）=240+3、０×13、６ 8×(3、7-０、５)=371、3 ３ KPa上式 d 按室外地面算起。4.初步选择基础尺寸取柱底荷载标准值:Ｆ K＝1 ７２ 0（1 ６ 77）K Ｎ，MK=15 ０（402)Ｋ N·m,VK=６ 6(1 ０ 6）Ｋ N。计算基础与回填土 GK 时得基础埋置深度为d＝=3、9 ２ 5m基础底面积为Ａ 0=由于偏心不大,基础底面积按 20%增大,即A＝１、2A0=1、２×5、４ 6=6、56m2初步选定基础地面面积,且ｂ=２、４ m<３ m 不需要再对ｆ a 进行修正。5.验算持力层地基承载力...
